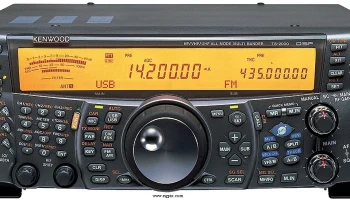

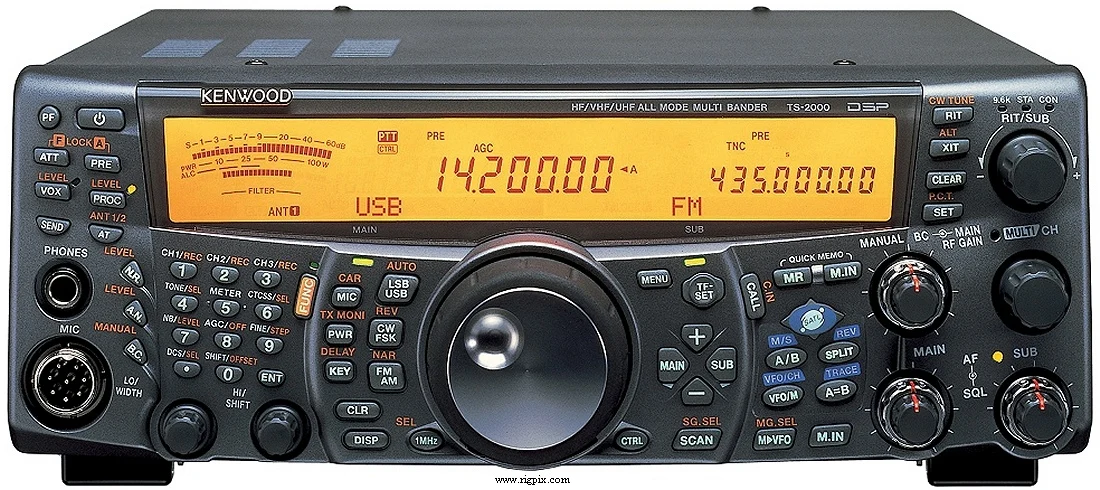

TS-2000
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м / 2 м / 70 см RX: 0.03-60 / 118-174 / 220-512 МГц Варианты диапазонов 1240-1300 МГц / 10 Вт (UT-20) |
| Настройка частоты | От 1 МГц до 1 Гц |
| Стабильность частоты | ±0.5 ppm @ -10 до +50° C (14 до 122°F) |
| Режимы работы | АМ / FM / NFM / SSB / CW / FSK |
| Каналы / управление памятью | 300 регулярных каналов с альфа-метками (7 символов) Неразрушаемое EEPROM хранилище |
| Смещение / сдвиг репитера / сдвига | ±0-59.95 МГц в шагах по 50 КГц |
| Источник питания | 13.8 В постоянного тока ±15% (разъём Molex на 6 контактов) |
| Ток потребления / мощность | RX: 2.6 А (с подавителем шума)TX: Макс. 20.5 А |
| Импеданс антенны / разъёмы | 50 Ом / Три разъёма SO-239, Один разъём N-типа (Дополнительно один разъём N-типа для опции 23 см/UT-20) (16.7-150 Ом на HF/6 м с встроенным автотюнером) |
| Габариты (Ш*В*Г) | 281*107*371 мм (11.06*4.21*14.61") |
| Вес | 7.8 кг (17.2 фунта) |
| Другие функции | CTCSS/PL, DCS. DSP. Внутренний модем 1К2/9К6. Автоматический автотюнинг на HF/6 м. Функции кластерного узла связи. Может также управляться компьютером или опциональным контроллером RC-2000 Market коды: K = Америка, E = Европа, E2 = Испания |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Четырёхкратное супергетеродинное преобразование (основной трансивер, за исключением FM) 1-е ПЧ: 69.085 или 75.925 МГц (HF/6 м), 41.895 МГц (118-512 МГц), 135.495 МГц (1240-1300 МГц) 2-я ПЧ: 10.695 МГц 3-я ПЧ: 455 кГц 4-я ПЧ: 12 кГц (за исключением FM) Двойное супергетеродинное преобразование (подприёмник) 1-я ПЧ: 58.525 МГц 2-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | Основной приёмник — АМ (10 дБ отношение сигнал/шум) 0.5-1.7 МГц: 31.6 мкВ 1.7-24.5 МГц: 2 мкВ 24.5-30 МГц: 1.3 мкВ 50-54 МГц: 1.3 мкВ 144-146 МГц: 1 мкВ (все типы E) 144-148 МГц: 1.4 мкВ (тип K) 430-450 МГц: 1 мкВ 1240-1300 МГц: 1 мкВ Основной приёмник — FM (12 дБ SINAD) 28-30 МГц: 0.22 мкВ 50-54 МГц: 0.22 мкВ 144-146 МГц: 0.18 мкВ (все типы E) 144-148 МГц: 0.25 мкВ (тип K) 430-450 МГц: 0.18 мкВ 1240-1300 МГц: 0.18 мкВ Основной приёмник — SSB/CW/FSK (10 дБ отношение сигнал/шум) 0.5-1.7 МГц: 4 мкВ 1.7-24.5 МГц: 0.2 мкВ 24.5-30 МГц: 0.13 мкВ 50-54 МГц: 0.13 мкВ 144-146 МГц: 0.11 мкВ (все типы E) 144-148 МГц: 0.16 мкВ (тип K) 430-450 МГц: 0.11 мкВ 1240-1300 МГц: 0.11 мкВ Подприёмник — АМ (10 дБ отношение сигнал/шум) 144-146 МГц: 1.55 мкВ (все типы E) 144-148 МГц: 2.25 мкВ (тип K) 430-450 МГц: 1.55 мкВ Подприёмник — FM (12 дБ SINAD) 144-146 МГц: 0.28 мкВ (все типы E) 144-148 МГц: 0.40 мкВ (тип K) 430-450 МГц: 0.28 мкВ |
| Чувствительность подавителя шумов | — |
| Фактор шума | — |
| Избирательность | Основной приёмник — АМ (низкая частота среза: 100 Гц / высокая частота среза: 3000 Гц) 6 кГц (-6 дБ)12 кГц (-50 дБ) Основной приёмник — FM 12 кГц (-6 дБ)25 кГц (-50 дБ) Основной приёмник — SSB (низкая частота среза: 300 Гц / высокая частота среза: 2600 Гц) 2.2 кГц (-6 дБ)4.4 кГц (-60 дБ) Подприёмник — АМ 12 кГц (-6 дБ)25 кГц (-50 дБ) Подприёмник — FM 12 кГц (-6 дБ)25 кГц (-50 дБ) |
| Отражение изображения сигнала | Основной: 70 дБПодприёмник: 60 дБ |
| Выходная мощность звукового тракта / громкоговоритель | 1.5 Вт при искажении 10% / сопротивление нагрузки 8 Ом |
| Разъёмы внешнего громкоговорителя | Два разъёма типа TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | HF6 м2 м70 см AM:5-25 Вт5-25 Вт5-25 Вт5-12.5Вт FM/NFM:5-100 Вт5-100 Вт5-100 Вт5-50 Вт SSB (PEP):5-100 Вт5-100 Вт5-100 Вт5-50 Вт CW/FSK:5-100 Вт5-100 Вт5-100 Вт5-50 Вт |
|---|---|
| АМ | 5-25 Вт |
CW/FSK
| Модуляционная система | АМ: Низкий уровень FM: Реактивный режим SSB: Балансный |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | HF: Лучше чем -50 дБ6 м до 70 см: Лучше чем -60 дБ |

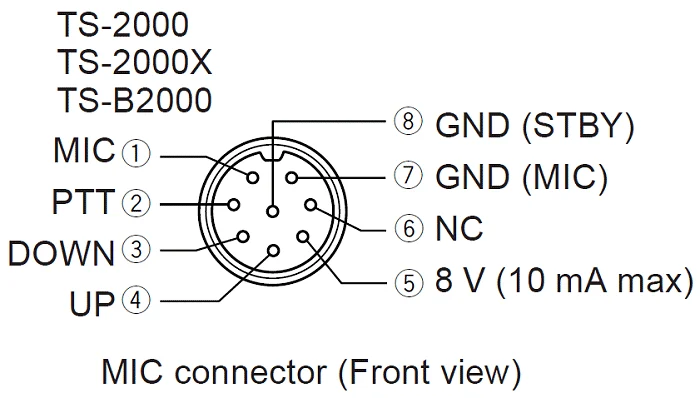

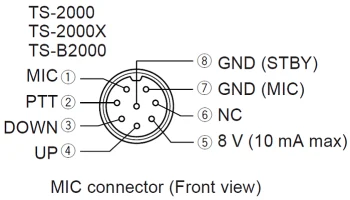

| Импеданс микрофона / разъём | 600 Ом (оптимально) / 8-контактный разъём (металлический замок кольца) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Сингапур/Малайзия, 2000-2018 (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| АРКП-2000 DRU-3A HS-3 HS-6 LF-30A MB-430 MC-43S MC-47 MC-52DM MC-60A MC-80 MC-90 PG-2Z PS-53 RC-2000 SP-23 SP-50B UT-20 VS-3 | Продвинутая программа радиоуправления Цифровой блок записи сообщений Элитные наушники Маленькие наушники Фильтр низких частот Крепление для мобильного использования Микрофон ручной Многофункциональный микрофон Телефонный микрофон Модуль DTMF Микрофон для настольного использования Компактный микрофон для стола Совместимый с DSP микрофон для настольного использования Регулируемый источник регулируемого постоянного напряжения, 22.5 А Внешний пульт дистанционного управления Портативный громкоговоритель Блок 23 см, 10 Вт Синтезатор речи Устройство |
