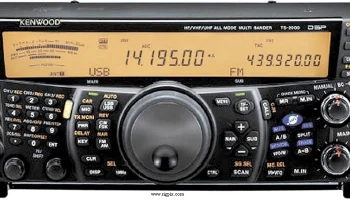

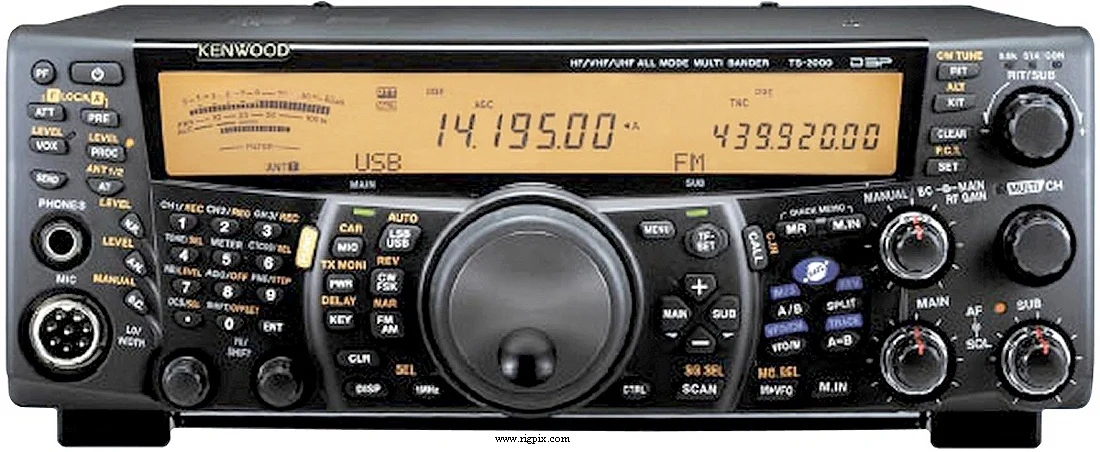

TS-2000LE
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м / 2 м / 70 см RX: 0.03-60 / 118-174 / 220-512 МГц Варианты полос: 1240-1300 МГц / 10 Вт (UT-20) |
| Настройка шага | От 1 МГц до 1 Гц |
| Частотная стабильность | ±0.5 ppm @ -10 до +50° C (14 до 122°F) |
| Режимы работы | АМ / FM / NFM / SSB / CW / FSK |
| Каналы / управление памятью | 300 регулярных каналов с альфа-метками (7 символов) Неразрушаемое EEPROM-хранение |
| Смещение ретранслятора / сдвиг | ±0-59.95 МГц в шагах по 50 КГц |
| Источник питания | 13.8 В постоянного тока ±15% (разъём Molex на 6 контактов) |
| Ток потребления / мощность | RX: 2.6 А (с подавителем шума)TX: Макс. 20.5 А |
| Импеданс антенны / разъёмы | 50 Ом / Три разъёма SO-239, Один разъём N-типа (Дополнительно один разъём N-типа для опции 23 см/UT-20) (16.7-150 Ом на HF/6 м с встроенным автотюнером) |
| Габариты (Ш*В*Г) | 281*107*371 мм (11.06*4.21*14.61") |
| Вес | 7.8 кг (17.2 фунта) |
| Другие особенности | CTCSS/PL, DCS. DSP. Встроенный 1К2/9К6 TNC. Автоматический автотюнер на HF/6 м. Функции кластерного узла связи. Может также управляться компьютером или опциональным контроллером RC-2000 Market codes: K = Америка, E = Европа, E2 = Испания |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Четырёхкратное супергетеродинное преобразование (Основной трансивер, за исключением FM) 1-й ПЧ: 69.085 или 75.925 МГц (HF/6 м), 41.895 МГц (118-512 МГц), 135.495 МГц (1240-1300 МГц) 2-й ПЧ: 10.695 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 12 кГц (за исключением FM) Двойное супергетеродинное преобразование (Подприёмник) 1-й ПЧ: 58.525 МГц 2-й ПЧ: 455 кГц |
|---|---|
| Чувствительность | Основной — АМ (10 дБ S/N) 0.5-1.7 МГц: 31.6 мкВ 1.7-24.5 МГц: 2 мкВ 24.5-30 МГц: 1.3 мкВ 50-54 МГц: 1.3 мкВ 144-146 МГц: 1 мкВ (все типы E) 144-148 МГц: 1.4 мкВ (тип K) 430-450 МГц: 1 мкВ 1240-1300 МГц: 1 мкВ Основной — FM (12 дБ SINAD) 28-30 МГц: 0.22 мкВ 50-54 МГц: 0.22 мкВ 144-146 МГц: 0.18 мкВ (все типы E) 144-148 МГц: 0.25 мкВ (тип K) 430-450 МГц: 0.18 мкВ 1240-1300 МГц: 0.18 мкВ Основной — SSB/CW/FSK (10 дБ S/N) 0.5-1.7 МГц: 4 мкВ 1.7-24.5 МГц: 0.2 мкВ 24.5-30 МГц: 0.13 мкВ 50-54 МГц: 0.13 мкВ 144-146 МГц: 0.11 мкВ (все типы E) 144-148 МГц: 0.16 мкВ (тип K) 430-450 МГц: 0.11 мкВ 1240-1300 МГц: 0.11 мкВ Подприёмник — АМ (10 дБ S/N) 144-146 МГц: 1.55 мкВ (все типы E) 144-148 МГц: 2.25 мкВ (тип K) 430-450 МГц: 1.55 мкВ Подприёмник — FM (12 дБ SINAD) 144-146 МГц: 0.28 мкВ (все типы E) 144-148 МГц: 0.40 мкВ (тип K) 430-450 МГц: 0.28 мкВ |
| Избирательность | Основной — АМ (нижняя граница среза: 100 Гц / верхняя граница среза: 3000 Гц) 6 кГц (-6 дБ)12 кГц (-50 дБ) Основной — FM 12 кГц (-6 дБ)25 кГц (-50 дБ) Основной — SSB (нижняя граница среза: 300 Гц / верхняя граница среза: 2600 Гц) 2.2 кГц (-6 дБ)4.4 кГц (-60 дБ) Подприёмник — АМ 12 кГц (-6 дБ)25 кГц (-50 дБ) Подприёмник — FM 12 кГц (-6 дБ)25 кГц (-50 дБ) |
| Отражение изображения сигнала | Основной: 70 дБПодприёмник: 60 дБ |
| Выходная мощность звукового канала / громкоговоритель | 1.5 Вт при искажении 10% / сопротивление 8 Ом |
| Разъёмы внешнего громкоговорителя | Два разъёма 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | HF6 м2 м70 см АМ:5-25 Вт5-25 Вт5-25 Вт5-12.5Вт FM/NFM:5-100 Вт5-100 Вт5-100 Вт5-50 Вт SSB (PEP):5-100 Вт5-100 Вт5-100 Вт5-50 Вт CW/FSK:5-100 Вт5-100 Вт5-100 Вт5-50 Вт |
|---|---|
| АМ | 5-25 Вт |
CW/FSK
| Модуляционная система | АМ: Низкий уровень FM: Реактивный режим SSB: Балансированный |
|---|---|
| Максимальное отклонение частоты FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | HF: Лучше чем -50 дБ6 м до 70 см: Лучше чем -60 дБ |

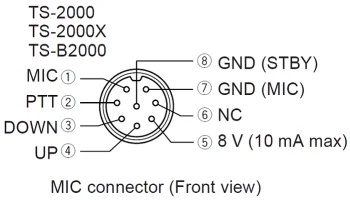

| Импеданс микрофона / разъём | 600 Ом (оптимальный) / 8-контактный разъём (металлический замок) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Сингапур/Малайзия, 2006-2006 (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| HS-5 HS-6 LF-30A MB-430 MC-43S MC-47 MC-52DM MC-60A MC-80 MC-90 PG-2Z PS-53 RC-2000 SP-23 SP-50B UT-20 | Люксовые наушники Маленькие наушники Фильтр низких частот Кронштейн для монтажа на автомобиле Микрофон ручной Многофункциональный микрофон Ручной микрофон с DTMF DTMF-микрофон Люксовый настольный микрофон Настольный микрофон совместимый с DSP Регулируемый источник постоянного тока мощностью 22.5 А Контроллер удалённого управления автомобилем Внешний громкоговоритель Автомобильный громкоговоритель Блок 23 см, 10 Вт |
