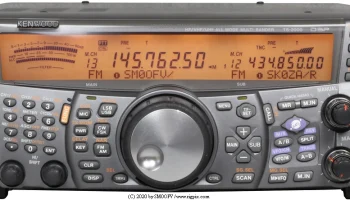

TS-2000X
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м / 2 м / 70 см / 23 см RX: 0.03-60 / 118-174 / 220-512 / 1240-1300 МГц |
| Настройка | От 1 МГц до 1 Гц |
| Стабильность частоты | ±0.5 ppm @ -10 до +50° C (14 до 122°F) |
| Режимы работы | АМ / FM / NFM / SSB / CW / FSK |
| Каналы / управление памятью | 300 регулярных каналов с альфа-метками (7 символов) Неразрушаемое EEPROM хранение |
| Смещение ретранслятора / сдвиг | ±0-59.95 МГц с шагом 50 КГц |
| Источник питания | 13.8 В постоянного тока ±15% (разъём Molex на 6 контактов) |
| Ток потребления / мощность | RX: 2.6 А (с подавителем шума)TX: Макс. 20.5 А |

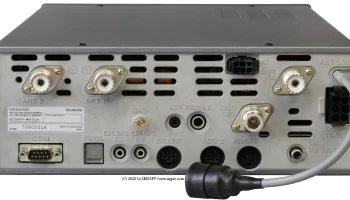

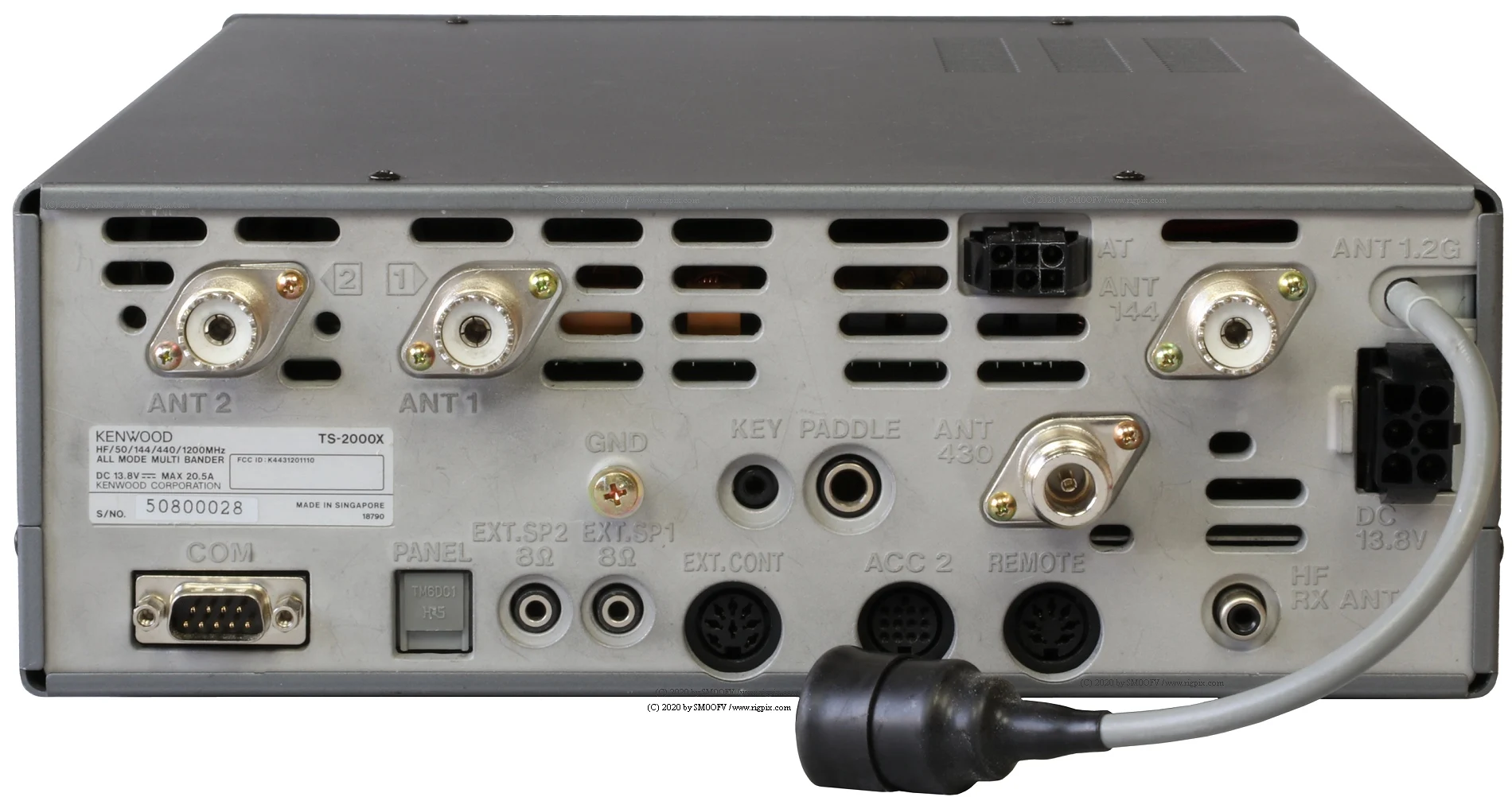

| Импеданс антенны / разъём | 50 Ом / Три разъёма SO-239, Два разъёма N-типа (импеданс на HF/6 м от 16.7 до 150 Ом с встроенным автотюнером) |
| Габариты (Ш*В*Г) | 281*107*371 мм (11.06*4.21*14.61") |
| Вес | 8.2 кг (18.1 фунта) |
| Другие функции | CTCSS/PL, DCS. DSP. Встроенный 1К2/9К6 TNC. Автоматический автотюнер для HF/6 м. Функции кластерного узла связи. Может также управляться компьютером или опциональным контроллером RC-2000 Market коды: K = Америка, E = Европа, E2 = Испания |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Четырёхкратное супергетеродинное преобразование (основной трансивер, за исключением FM) 1-е ПЧ: 69.085 или 75.925 МГц (HF/6 м), 41.895 МГц (118-512 МГц), 135.495 МГц (1240-1300 МГц) 2-е ПЧ: 10.695 МГц 3-е ПЧ: 455 кГц 4-е ПЧ: 12 кГц (за исключением FM) Двойное супергетеродинное преобразование (подприёмник) 1-е ПЧ: 58.525 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | Основной приёмник — АМ (10 дБ отношение сигнал/шум) 0.5-1.7 МГц: 31.6 мкВ 1.7-24.5 МГц: 2 мкВ 24.5-30 МГц: 1.3 мкВ 50-54 МГц: 1.3 мкВ 144-146 МГц: 1 мкВ (все типы E) 144-148 МГц: 1.4 мкВ (тип K) 430-450 МГц: 1 мкВ 1240-1300 МГц: 1 мкВ Основной приёмник — FM (12 дБ SINAD) 28-30 МГц: 0.22 мкВ 50-54 МГц: 0.22 мкВ 144-146 МГц: 0.18 мкВ (все типы E) 144-148 МГц: 0.25 мкВ (тип K) 430-450 МГц: 0.18 мкВ 1240-1300 МГц: 0.18 мкВ Основной приёмник — SSB/CW/FSK (10 дБ отношение сигнал/шум) 0.5-1.7 МГц: 4 мкВ 1.7-24.5 МГц: 0.2 мкВ 24.5-30 МГц: 0.13 мкВ 50-54 МГц: 0.13 мкВ 144-146 МГц: 0.11 мкВ (все типы E) 144-148 МГц: 0.16 мкВ (тип K) 430-450 МГц: 0.11 мкВ 1240-1300 МГц: 0.11 мкВ Подприёмник — АМ (10 дБ отношение сигнал/шум) 144-146 МГц: 1.55 мкВ (все типы E) 144-148 МГц: 2.25 мкВ (тип K) 430-450 МГц: 1.55 мкВ Подприёмник — FM (12 дБ SINAD) 144-146 МГц: 0.28 мкВ (все типы E) 144-148 МГц: 0.40 мкВ (тип K) 430-450 МГц: 0.28 мкВ |
| Избирательность | Основной приёмник — АМ (нижняя граница среза: 100 Гц / верхняя граница среза: 3000 Гц) 6 кГц (-6 дБ)12 кГц (-50 дБ) Основной приёмник — FM 12 кГц (-6 дБ)25 кГц (-50 дБ) Основной приёмник — SSB (нижняя граница среза: 300 Гц / верхняя граница среза: 2600 Гц) 2.2 кГц (-6 дБ)4.4 кГц (-60 дБ) Подприёмник — АМ 12 кГц (-6 дБ)25 кГц (-50 дБ) Подприёмник — FM 12 кГц (-6 дБ)25 кГц (-50 дБ) |
| Изоляция зеркального канала | Основной приёмник: 70 дБПодприёмник: 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при искажении 10% / сопротивление 8 Ом |
| Разъёмы внешнего громкоговорителя | Два разъёма диаметром 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | HF6 м2 м70 см23 см AM:5-25 Вт5-25 Вт5-25 Вт5-12.5 Вт1-2.5 Вт FM/NFM:5-100 Вт5-100 Вт5-100 Вт5-50 Вт1-10 Вт SSB (PEP):5-100 Вт5-100 Вт5-100 Вт5-50 Вт1-10 Вт CW/FSK:5-100 Вт5-100 Вт5-100 Вт5-50 Вт1-10 Вт |
|---|---|
| АМ | 5-25 Вт |
CW/FSK
| Модуляционная система | АМ: Низкий уровень FM: Реактивный режим SSB: Балансный |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | HF: Лучше чем -50 дБ6 м до 70 см: Лучше чем -60 дБ |

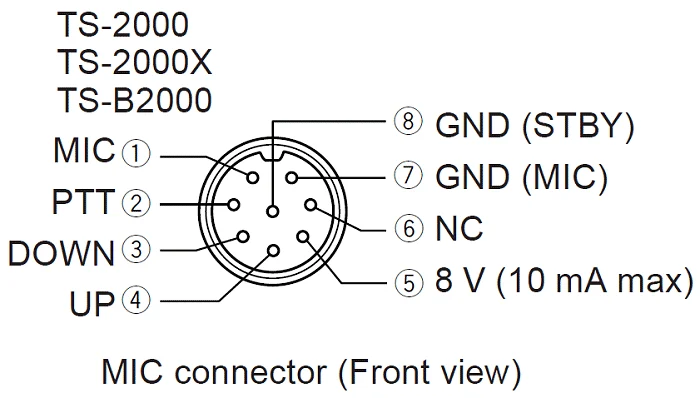

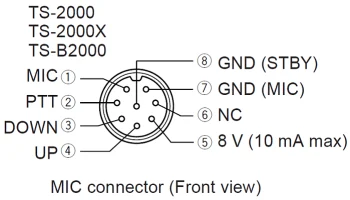

| Импеданс микрофона / разъём | 600 Ом (оптимально) / 8-контактный разъём (металлический замок) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Сингапур/Малайзия, 2000-2018 (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| АРКП-2000 DRU-3A HS-3 HS-6 LF-30A MB-430 MC-43S MC-47 MC-52DM MC-60A MC-80 MC-90 PG-2Z PS-53 RC-2000 SP-23 SP-50B VS-3 | Продвинутая программа радиоуправления Цифровой блок записи Усовершенствованные наушники Маленькие наушники Фильтр низких частот Крепление для мобильного монтажа Микрофон ручной Многофункциональные ручные микрофоны Телефонный микрофон DTMF-микрофон Усовершенствованный настольный микрофон Настольный микрофон Совместимый с DSP настольный микрофон Регулируемый источник регулируемого постоянного тока, 22.5 А Внешний пульт дистанционного управления Мобильный громкоговоритель Мобильный громкоговоритель Синтезатор речи Устройство |
