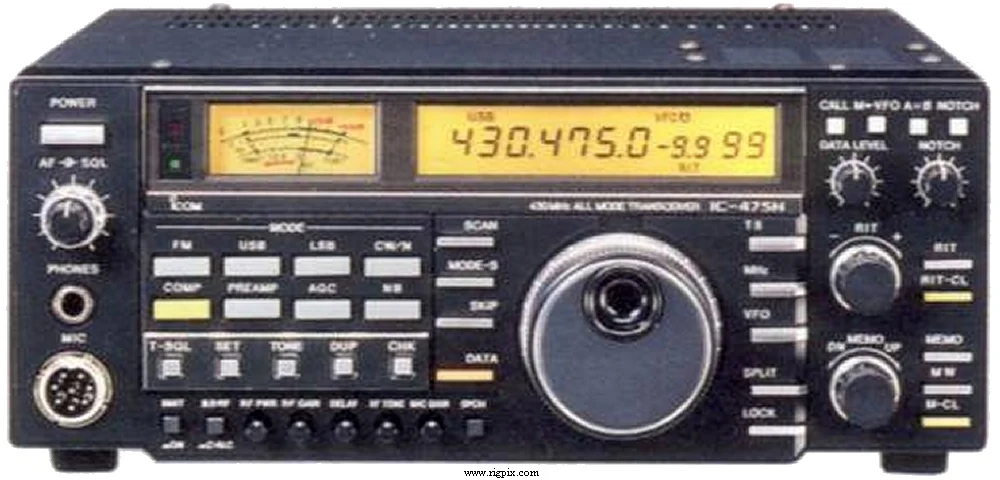

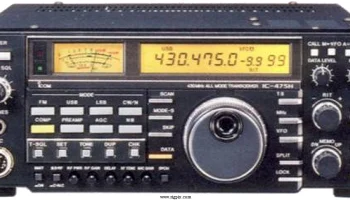

IC-475H
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик УВЧ |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 430-440 МГц США и Австралия TX: 430-450 МГц RX: 430-450 МГц |
| Настройка частоты | 10 Гц, 1 / 2.5 / 5 / 10 кГц |
| Стабильность частоты | ±5 ppm от 0 до 50°C (32 до 122°F) |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 99 регулярных 1 вызов 2 сканирования крайние ячейки памяти с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | Программируемый |
| Источник питания | От сети: 117 В переменного тока ±10% (разъём IEC C14 трёхконтактный)или 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 1.1–1.3 А при 13.8 В DCПередача: 8–20 А при 13.8 В DC |
| Импеданс антенны / разъём | 50 Ом / разъём N-типа |
| Габариты (Ш*В*Г) | 241*95*239 мм (9.49*3.74*9.41") |
| Вес | 6 кг (13.23 фунта) |
| Другие особенности | Кодер CTCSS/PL (США). Тон вызова 1750 Гц (Европа). Примечание. VOX. Управление компьютером через интерфейс CI-V. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройное супергетеродинное преобразование (FM) 1-е ПЧ: 7.45 МГц 2-е ПЧ: 9.01 МГц 3-е ПЧ: 455 кГц Четверное супергетеродинное преобразование (SSB/CW) 1-е ПЧ: 70.45 МГц 2-е ПЧ: 9.01 МГц 3-е ПЧ: 455 кГц 4-е ПЧ: 9.01 МГц |
|---|---|
| Чувствительность | FM: 0.18 мкВ (12 дБ SINAD) SSB/CW: 0.1 мкВ (10 дБ S/N) |
| Чувствительность шумоподавителя | FM: Менее 0.14 мкВ (Порог) SSB: Менее 0.56 мкВ (Порог) |
| Коэффициент шума | — |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.3 кГц (-6 дБ)4 кГц (-60 дБ) |
| Отношение зеркального канала | 70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | Миниджек (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Регулируемая от 10 до 75 Вт |
|---|---|
| Система модуляции | FM: Переменная реактивная частотная модуляцияSSB: Балансный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем –60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замок разъёма типа Jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | Ранняя версия имела полосу пропускания настройки (PBT), которая была заменена потенциометром данных уровня в версии 1988 года и далее. Новая цена в Швеции в 1988 году: SEK 13755:- Новая цена в США в 1989 году: $1369.00 |
| AG-35 CR-64 CT-15 CT-16 CT-17 FL-83 HM-12 HM-14 HM-15 MB-5 MB-23 PS-30 PS-55 SM-8 SM-10 SP-3 SP-7 UT-34 UT-36 | Антенна для мачты 70 смВысоко стабильный кристаллический блок (±0.5 ppm)AQS адаптерИнтерфейс спутниковой связиCI-V уровень конвертераФильтр CW узкий (500 Гц)Ручной микрофонРучной микрофон с клавиатурой DTMFRучной микрофон с тоном вызова 1750 ГцКрепление для установки на автомобильРукоятка для переноскиAC источник питания. 13.8 В DC, 25 АAC источник питания. 13.8 В DC, 20 АМикрофон для рабочего стола с двумя линиями выходаМикрофон для рабочего стола с компрессором и эквалайзеромВнешний громкоговорительВнешний громкоговорительШумоподавитель тонаСинтезатор речи |
