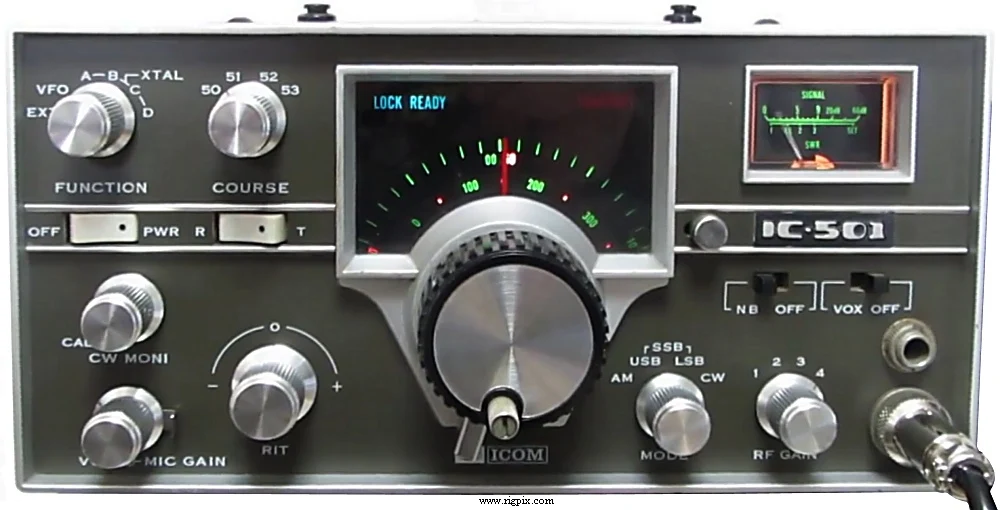

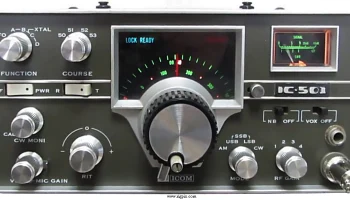

IC-501
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик для диапазона VHF |
|---|---|
| Диапазон частот | TX: 50-54 MHz RX: 50-54 MHz |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | Менее ±2 КГц при температуре от -10 до +60°C (14 до 140°F) |
| Режимы работы | АМ / SSB / CW |
| Каналы / управление памятью | 4 дополнительных управляемые кварцем канала |
| Репитерный сдвиг / смещение | Нет |
| Источник питания | 13.8 В постоянного тока ±15% (опция сетевого адаптера, встроенный блок питания) |
| Ток потребления / мощность | RX: 700 мА (Среднее значение) TX: 2–2.6 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 230*110*260 мм (9.06*4.33*10.24") |
| Вес | 5.1 кг (11.24 фунта), без блока питания опционально |
| Другие особенности | Примечание. VOX. Маркер 50/100 кГц. Измеритель КСВ. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой 13.9985 МГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (10 дБ S+N/N) SSB/CW: 0.5 мкВ (10 дБ S+N/N) |
| Чувствительность шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | АМ 5 кГц (-6 дБ) 20 кГц (-60 дБ) SSB/CW 2.4 кГц (-6 дБ) 4.8 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Максимальная мощность AM: 2.5 Вт SSB (PEP): 10 Вт CW: 10 Вт |
|---|---|
| АМ | 2.5 Вт |
SSB (PEP)
| CW | 10 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 3-контактный (мужской замок штепсельный разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1974-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Австралии в 1974 году: 398.00 австралийских долларов |
| IC-3PU | Внутренний источник питания переменного тока |
