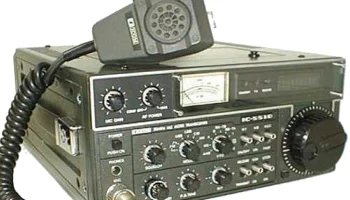

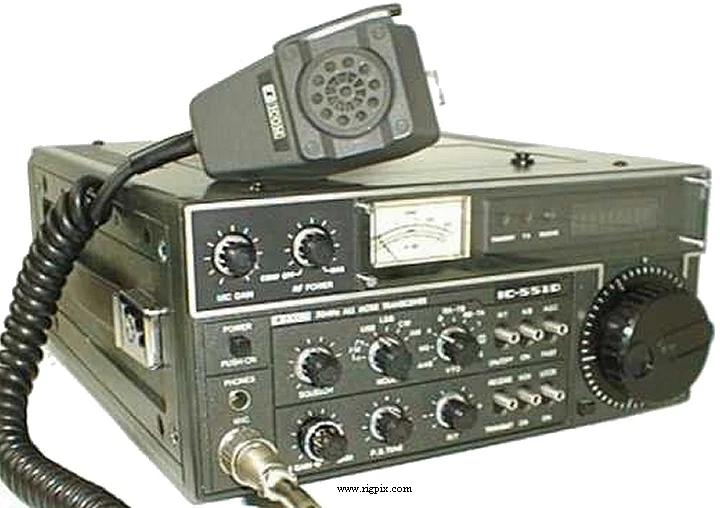

IC-551D
Источник:
ОБЩИЕ
| Type | Радиолюбительский передатчик для диапазона VHF |
|---|---|
| Frequency range | Японский рынок TX: 50-54 MHz RX: 50-54 MHz |
| Tuning steps | 100 Гц, 1 / 5 / 10 кГц |
| Frequency stability | Менее ±1 кГц при температуре от -10 до +60°C (14 до 140°F) |
| Mode | АМ / SSB / CW (опция FM) |
| Channels / memory management | 3 регулярных ячейки памяти RAM |
| Repeater shift / offset | Нет выделенного. Используйте разделение VFO A/B |
| Power supply | 13.8 В постоянного тока ±15% |
| Current drain / power consumption | RX: 500–700 мA TX: 8–10 А при 13.8 В постоянного тока |
| Antenna impedance / connector | 50 Ом / разъем SO-239 |
| Dimensions (W*H*D) | 241*111*311 мм (9.49*4.37*12.24") |
| Weight | 6.6 кг (14.55 фунта) |
| Other features | Примечание. VOX. P.B.Tune. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием (FM) с опциональным блоком FM 1-й ПЧ: 9.0115 МГц 2-й ПЧ: 455 кГц Супергетеродин с тройным преобразованием (АМ/ССВ/CW) 1-й ПЧ: 9.0115 МГц 2-й ПЧ: 10.75 МГц 3-й ПЧ: 9.0115 МГц |
|---|---|
| Sensitivity | FM: 0.6 мкВ (20 дБ подавление шума), С опцией FM AM/SSB/CW: 0.5 мкВ (10 дБ отношение сигнал/шум) |
| Squelch sensitivity | — |
| Noise figure | — |
| Selectivity | FM (с опцией FM) 15 кГц (-6 дБ)30 кГц (-60 дБ) AM/SSB/CW 2.2 кГц (-6 дБ)4.4 кГц (-60 дБ) AM/SSB/CW (с опцией P.B.Tune) До 1 кГц (-6 дБ) |
| Image rejection | — |
| AF output power / speaker | 2 Вт при искажении 10% / 8 Ом |
| External speaker connector | Разъем «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | АМ: 1-40 Вт FM: 1-50 Вт SSB (PEP): 1-50 Вт CW: 1-50 Вт |
|---|---|
| AM | 1-40 Вт |
| FM | 1-50 Вт |
SSB (PEP)
| CW | 1-50 Вт |
|---|---|
| Modulation system | — |
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 600 Ом / 4-контактный (мужской замок штепсельный разъем) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 198x-198x (вышедший из производства) |
|---|---|
| Additional info | — |
| BC-10 IC-EX2 IC-EX106 IC-HM5 IC-HP1 IC-PS20 IC-SM2 | Резервное питание от сети Блок расширения с маркером 25 кГц FM-единица Микрофон с шумоподавлением Наушники Источник питания переменного тока. 13.8 В постоянного тока, 20 А Микрофон для стола |
