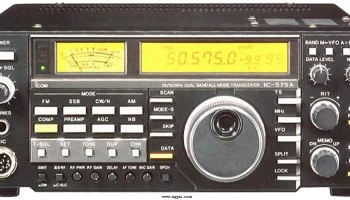

IC-575A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 28-29.7 / 50-54 МГц RX: 26-56 МГц |
| Шаг перестройки | 10 Гц, 1 / 2.5 / 5 / 10 кГц |
| Стабильность частоты | ±5 ppm @ 0 до +50°C (32 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 99 регулярных 2 сканируемых краевых ячейки памяти с резервированием литиевой батареей |
| Смещение / сдвиг репитера / сдвига | Программируемый |
| Источник питания | От сети: 117 В переменного тока ±10% (разъём IEC C14 трёхконтактный)или 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 1.4–1.6 А при передаче: 3–5.2 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 241*95*239 мм (9.49*3.74*9.41") |
| Вес | 6.1 Кг (13.45 фунта) |
| Другие особенности | Управление через интерфейс CI-V. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин (FM) 1-й ПЧ: 70.4515 МГц 2-й ПЧ: 9.0115 МГц 3-й ПЧ: 455 кГц Четверной супергетеродин (FM) 1-й ПЧ: 70.4515 МГц (SSB), 70.4506 МГц (CW), 70.450 МГц (AM) 2-й ПЧ: 9.0115 МГц (SSB), 9.0106 МГц (CW), 9.010 МГц (AM) 3-й ПЧ: 455 кГц 4-й ПЧ: 9.0115 МГц (SSB), 9.0106 МГц (CW), 9.010 МГц (AM) |
|---|---|
| Чувствительность | АМ: <1 мкВ (10 дБ SNR) FM: <0.25 мкВ (12 дБ SINAD) SSB/CW: <0.13 мкВ (10 дБ SNR) |
| Чувствительность шумоподавителя | АМ/ССВ: Менее чем 0.7 мкВ (Порог) FM: Менее чем 0.1 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | АМ 6 кГц (-6 дБ)15 кГц (-60 дБ) FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.3 кГц (-6 дБ)4 кГц (-60 дБ) |
| Отношение изображения к сигналу | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Мощность выхода по радиочастоте | АМ: 1-4 Вт FM: 1-10 Вт SSB (ППЭ): 1-10 Вт CW: 1-10 Вт |
|---|---|
| АМ | 1-4 Вт |
| FM | 1-10 Вт |
SSB (ППЭ)
| CW | 1-10 Вт |
|---|---|
| Модуляционная система | АМ: Низкая мощность FM: Переменная реактивная частотная модуляция SSB: Балансированная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем –60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замоковый штепсельный разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1988-199x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | Новая цена в США в 1989 году: $1129.00 |
| AH-610 CR-64 CT-16 CT-17 EX-20 FL-100 FL-101 FL-102 HM-12 HM-14 HM-15 MB-5 MB-23 PS-30 PS-55 SM-8 SM-10 SP-7 UT-34 UT-36 | Антенна для диапазонов 28/50 МГц Двойная стабильность кристалла (±0.5 ppm) Интерфейс спутниковой связи CI-V Преобразователь уровня CI-V Автоматический выбор антенны Узкий фильтр CW (500 Гц) Узкий фильтр CW (250 Гц) Фильтр АМ (6 кГц) Ручной микрофон Ручной микрофон с клавиатурой DTMF Ручной микрофон с тональным вызовом частотой 1750 Гц Крепление для мобильного монтажа Рукоятка для переноски Источник питания от сети 13.8 В постоянного тока, 25 А Источник питания от сети 13.8 В постоянного тока, 20 А Микрофонный настольный с двумя линиями выходного сигнала Микрофонный настольный с компрессором и эквалайзером Внешний громкоговоритель Шумоподавитель с тональным управлением Голосовой синтезатор |
