IC-820D
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазонов VHF/UHF |
|---|---|
| Диапазон частот | Японский рынок TX: 144-146 / 430-440 МГц RX: 144-146 / 430-440 МГц |
| Шаг перестройки | 1 / 10 / 50 / 100 Гц, 5 / 10 / 12.5 / 20 / 25 / 100 кГц |
| Стабильность частоты | ±3 ppm при температуре от -10 до +60°C (14 до 140°F) |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 50 регулярных каналов на диапазон 1 вызов на диапазон 2 сканируемых края на диапазон 10 спутниковых каналов памяти с резервированием литиевой батареи (CR2032) |
| Смещение ретранслятора / сдвиг | Программируемое |
| Источник питания | 13.8 В постоянного тока ±15% (разъём Molex на шесть контактов) |
| Ток потребления / мощность | Приём: 2–2.5 А Передача: 7–16 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 + N-разъём |
| Габариты (Ш*В*Г) | 241*94*239 мм (9.5*3.7*9.4") |
| Вес | 5 кг (11 фунтов) |
| Другие особенности | Система памяти и слежения за спутниками с компенсацией доплеровского сдвига. Матрица промежуточных частот. Интерфейс CI-V. Готовность к пакетному режиму 9600 бит/с. Кодер CTCSS/PL. |
ПРИЁМНАЯ ЧАСТЬ

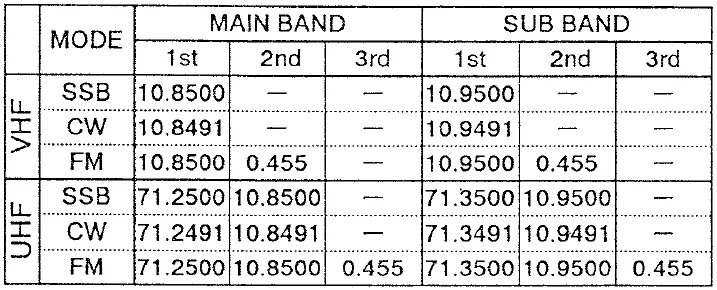

| Система приёмника | Одинарное, двойное или тройное супергетеродинное преобразование, в зависимости от полосы и режима IF-матрица |
|---|---|
| Чувствительность | FM: 0.18 мкВ (12 дБ SINAD) SSB/CW: 0.11 мкВ (10 дБ S/N) |
| Чувствительность шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.3 кГц (-6 дБ)4.2 кГц (-60 дБ) CW узкий (опционально) 500 Гц (-6 дБ)1.34 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая / низкая 2 м FM/CW:45 Вт6 Вт 2 м SSB:35 Вт6 Вт 70 см FM/CW:40 Вт6 Вт 70 см SSB:30 Вт6 Вт |
|---|---|
| 2 м FM/CW | 45 Вт |
| 2 м SSB | 35 Вт |
| 70 см FM/CW | 40 Вт |
| 70 см SSB | 30 Вт |
| Модуляционная система | FM: Переменная реактивностьSSB: Балансный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замоковый штепсельный разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1994-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AG-25 AG-35 CR-293 CT-17 FL-132 HM-12 HM-14 IC-MB5 IC-PS15 IC-SP3 MB-23 SM-6 SM-8 SM-20 SP-7 SP-20 SP-21 UT-36 UT-50 | Внешний предусилитель, 2 м Внешний предусилитель, 70 см Высокостабильный кварцевый резонатор CI-V уровень конвертера Узкий фильтр CW, 500 Гц Стандартный ручной микрофон Ручной микрофон с кнопками DTMF Мобильный монтажный кронштейн Трансформатор питания повышенной надёжности, 13.8 В постоянного тока, 20 А Внешний громкоговоритель, 4 Вт, 8 Ом Переносная ручка Электретный настольный микрофон Электретный настольный микрофон с двумя выходами и переключателями вверх-вниз Электретный настольный микрофон с переключателями вверх-вниз и низким срезом Внешний громкоговоритель, 5 Вт, 8 Ом Внешний громкоговоритель с фильтрами, 5 Вт, 8 Ом Внешний громкоговоритель, 5 Вт, 8 Ом Синтезатор речи Устройство шумоподавления тонального типа (CTCSS/PL) со сканированием тональных сигналов |
