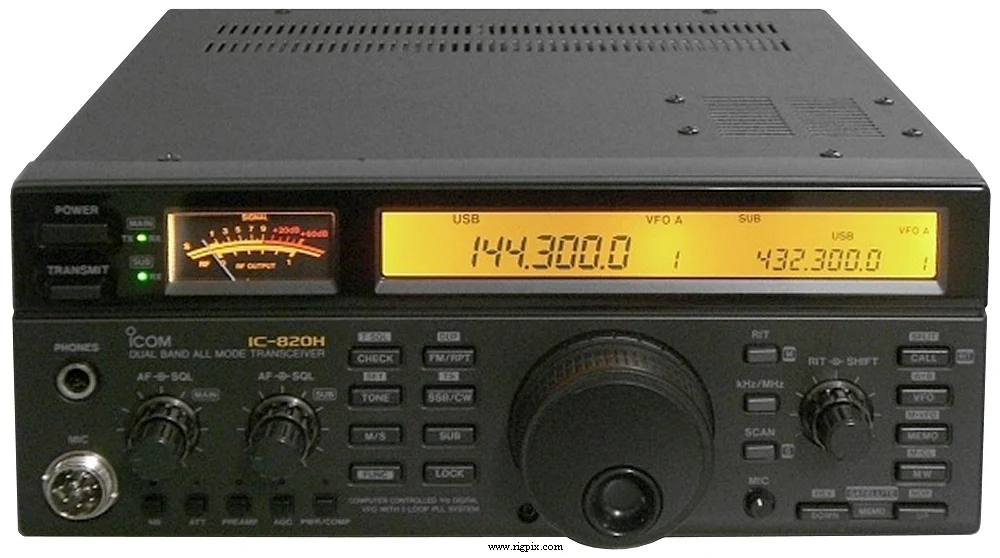

IC-820H
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазонов VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 136-174 / 420-460 МГц США и Австралия TX: 144-148 / 430-450 МГц RX: 136-174 / 420-460 МГц Швеция TX: 144-146 / 432-438 МГц RX: 136-174 / 420-460 МГц (Широкий диапазон принимаемых частот может потребовать модификации на некоторых рынках) |
| Шаг перестройки | 1 / 10 / 50 / 100 Гц, 5 / 10 / 12.5 / 20 / 25 / 100 кГц |
| Стабильность частоты | ±3 ppm @ -10 до +60°C (14 до 140°F) |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 50 регулярных каналов на каждую полосу частот 1 вызов на каждую полосу частот 2 сканируемых края полосы частот 10 спутниковых каналов памяти с резервированием литиевой батареи (CR2032) |
| Смещение / сдвиг репитера / повторителя | Программируется |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 2–2.5 А При передаче: 7–16 А |
| Импеданс антенны / разъём подключения | 50 Ом / SO-239 + штекер типа N |
| Габариты (Ш*В*Г) | 241*94*239 мм (9.5*3.7*9.4") |
| Вес | 5 кг (11 фунтов) |
| Другие особенности | Спутниковая память и система слежения с компенсацией доплеровского сдвига. Матрица промежуточных частот. Интерфейс CI-V. Готовность к пакетам 9600 бит/с. Кодер CTCSS/PL (только версии для США и Австралии). |
ПРИЁМНАЯ ЧАСТЬ

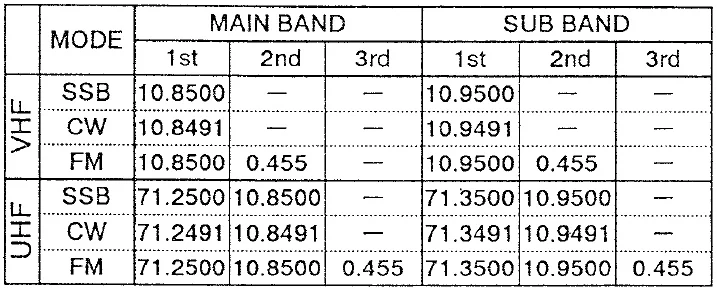

| Система приёмника | Одинарное, двойное или тройное супергетеродинное преобразование, в зависимости от полосы частот и режима IF-матрица |
|---|---|
| Чувствительность | FM: 0.18 мкВ (12 дБ SINAD) SSB/CW: 0.11 мкВ (10 дБ S/N) |
| Чувствительность схемы подавления шумов | FM: менее 0.1 мкВ SSB/CW: менее 1 мкВ Жёсткий режим FM: менее 0.5 мкВ SSB/CW: менее 3.2 мкВ |
| Коэффициент шума | — |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.3 кГц (-6 дБ)4.2 кГц (-60 дБ) CW узкая полоса (опционально) 500 Гц (-6 дБ)1.34 кГц (-60 дБ) |
| Изоляция по соседнему каналу | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажениях 10% / сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | Миниджек (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая / низкая 2 м FM/CW:45 Вт6 Вт 2 м SSB:35 Вт6 Вт 70 см FM/CW:40 Вт6 Вт 70 см SSB:30 Вт6 Вт |
|---|---|
| 2 м FM/CW | 45 Вт |
| 2 м SSB | 35 Вт |
| 70 см FM/CW | 40 Вт |
| 70 см SSB | 30 Вт |
| Модуляционная система | FM: Переменная реактивностьSSB: Балансный модулятор |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Эмиссии побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём подключения | 600 Ом / 8-контактный разъём (мужской замоковый штекер) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1994-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1994 году: SEK 22905:- |
| Дополнительно | Внешний предусилитель, 2 м Внешний предусилитель, 70 см Высокостабильный кварцевый резонатор Уровнемер уровня сигнала интерфейса CI-V Узкая полоса CW-фильтра, 500 Гц Стандартный ручной микрофон Ручной микрофон с кнопками DTMF Крепёжный кронштейн для мобильного использования Трансформатор питания повышенной надёжности, 13.8 В постоянного тока, 20 А Внешний громкоговоритель, 4 Вт, 8 Ом Переносная ручка Легкий импульсный источник питания, 13.8 В постоянного тока, 25 А Трансформатор питания, 13.8 В постоянного тока, 20 А Электретный настольный микрофон Электретный настольный микрофон с двумя выходами и переключателями вверх-вниз Электретный настольный микрофон с переключателями вверх-вниз и низким уровнем среза Внешний громкоговоритель, 5 Вт, 8 Ом Внешний громкоговоритель с фильтрами, 5 Вт, 8 Ом Внешний громкоговоритель, 5 Вт, 8 Ом Устройство синтеза речи Блок тонального подавления (CTCSS/PL) со сканированием тональных сигналов |
