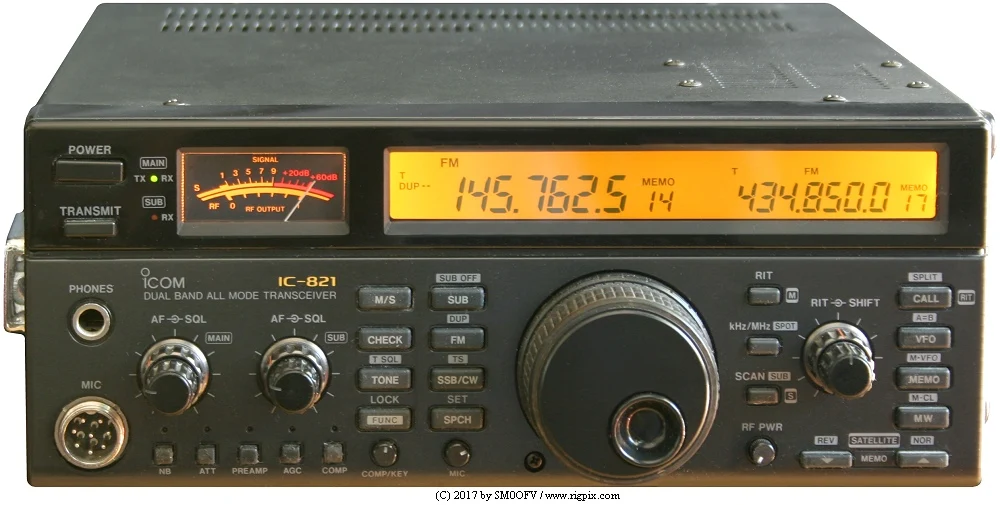

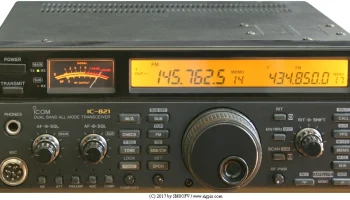

IC-821H
Источник:
ОБЩИЕ
| Type | Радиолюбительский трансивер для диапазонов VHF/UHF |
|---|---|
| Frequency range | Европа TX: 144-146 / 430-440 МГц RX: 136-174 / 420-460 МГц США и Австралия TX: 144-148 / 430-450 МГц RX: 136-174 / 420-460 МГц Швеция TX: 144-146 / 432-438 МГц RX: 136-174 / 420-460 МГц (Широкий диапазон принимаемых частот может потребовать модификации на некоторых рынках) |
| Tuning steps | 1 / 10 / 50 / 100 Гц, 5 / 10 / 12.5 / 20 / 25 / 100 кГц |
| Частотная стабильность | ±3 ppm при температуре от -10 до +60°C (14 до 140°F) |
| Mode | FM / SSB / CW |
| Каналы / управление памятью | 80 регулярных каналов на каждый диапазон 1 вызов на каждый диапазон 2 сканируемых края на каждый диапазон 10 спутниковых каналов RAM хранения с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг частоты | ±0-9.995 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 2–2.5 А При передаче: Максимум 16 А |

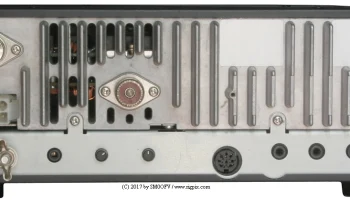

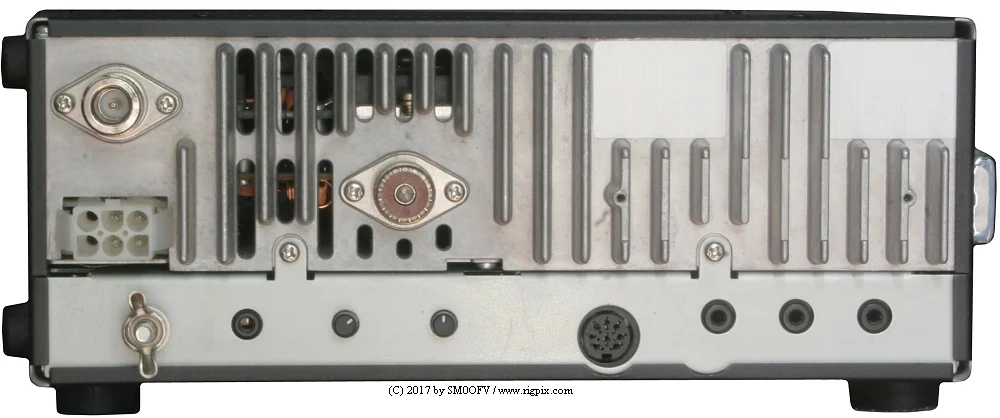

| Импеданс антенны / разъём | 50 Ом / SO-239 + штекер типа N |
| Габариты (Ш*В*Г) | 241*94*239 мм (9.5*3.7*9.4") |
| Вес | 5 кг (11 фунтов) |
| Другие особенности | Встроенный телеграфный ключ. Смещение промежуточной частоты. Звуковое оповещающее устройство. Функция VOX. Кодировщик CTCSS/PL (только версии для США и Австралии). Интерфейс CI-V |
ПРИЁМНАЯ ЧАСТЬ

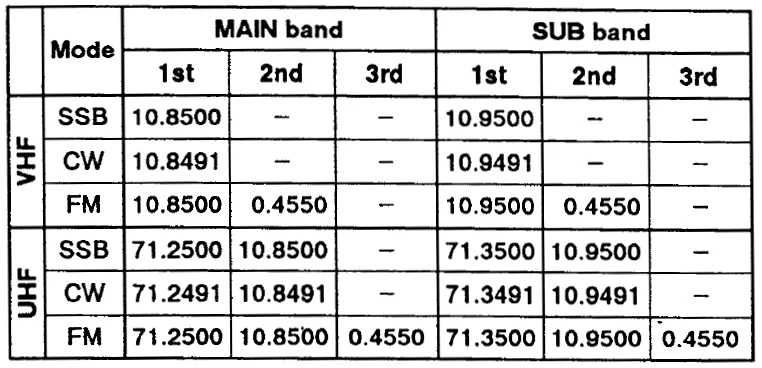

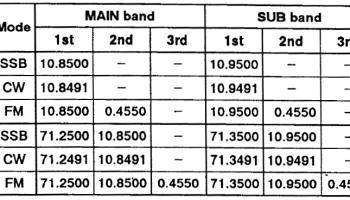

| Система приёмника | Одинарное, двойное или тройное супергетеродинное преобразование, в зависимости от полосы частот и режима IF-матрица |
|---|---|
| Чувствительность | FM: 0.18 мкВ (12 дБ SINAD) SSB/CW: 0.11 мкВ (10 дБ S/N) |
| Чувствительность шумоподавителя | FM: Менее чем 0.1 мкВ SSB/CW: Менее чем 1 мкВ Жёсткий режим FM: Менее чем 3.2 мВ SSB/CW: Менее чем 3.2 мВ |
| Фактор шума | — |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.3 кГц (-6 дБ)4.2 кГц (-60 дБ) CW узкая полоса (Опционально) 500 Гц (-6 дБ)1.34 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | Миниджек (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | FM / CWSSB 2 м:6-45 Вт6-35 Вт 70 см:6-40 Вт6-30 Вт Мощность регулируется непрерывно |
|---|---|
| 2 м | 6-45 Вт |
| 70 см | 6-40 Вт |
| Модуляционная система | FM: Переменная реактивностьSSB: Балансированный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замоковый штекер) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1996-199x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| AG-25 AG-35 CR-293 CT-17 FL-132 FL-133 HM-12 HM-14 HM-15 IC-MB5 IC-SP3 MB-23 PS-30 PS-85 SM-20 SP-7 SP-20 SP-21 UT-84 UT-102 | Внешний предусилитель, 2 м Внешний предусилитель, 70 см Высокостабильный кварцевый резонатор CI-V уровень конвертера Узкая полоса CW-фильтра, 500 Гц, основная полоса Узкая полоса CW-фильтра, 500 Гц, дополнительная полоса Стандартный ручной микрофон с кнопками вверх-вниз Ручной микрофон с DTMF-панелью и кнопками вверх-вниз Ручной микрофон с вызывным тоном 1750 Гц и кнопками вверх-вниз Настенное крепление для мобильного использования Внешний громкоговоритель, 4 Вт, 8 Ом Портативный громкоговоритель Легковесный импульсный источник питания, 13.8 В постоянного тока, 25 А Импульсный источник питания повышенной мощности, 13.8 В постоянного тока, 20 А Электретный настольный микрофон с кнопками вверх-вниз и функцией подавления низких частот Внешний громкоговоритель, 5 Вт, 8 Ом Внешний громкоговоритель с фильтрами, 5 Вт, 8 Ом Внешний громкоговоритель, 5 Вт, 8 Ом Устройство тона шумоподавителя (CTCSS/PL) со сканирующим тоном Синтезатор голоса |
