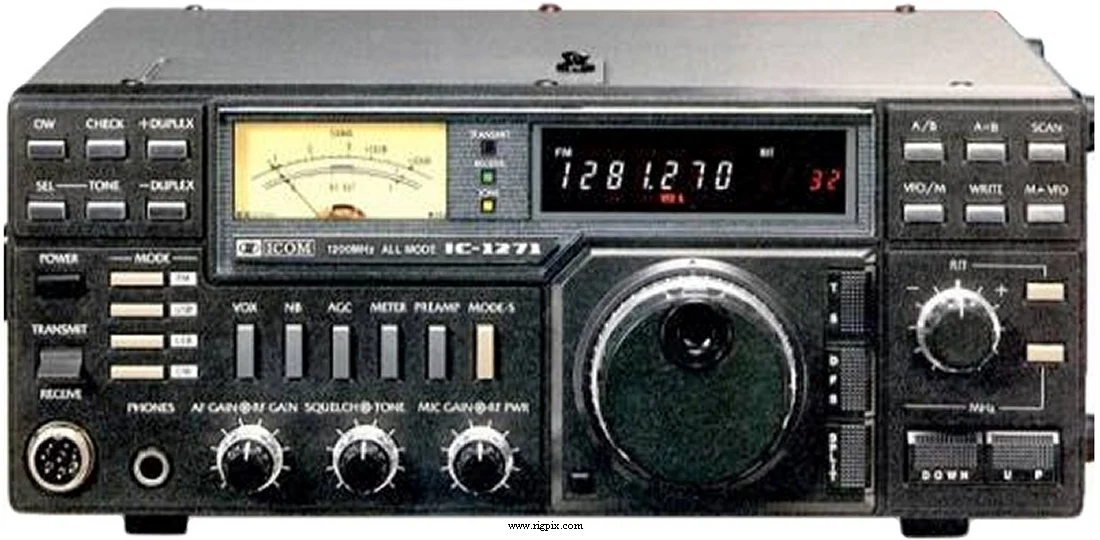

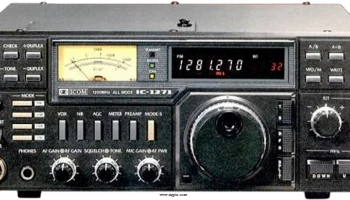

IC-1271
Источник:
ОБЩИЕ
| Type | Аматорный передатчик UHF диапазона |
|---|---|
| Frequency range | Японский рынок TX: 1240-1300 МГц RX: 1240-1300 МГц |
| Tuning steps | 100 Гц, 1 / 25 кГц, 1 МГц |
| Frequency stability | 0.0003% (±3 ppm) @ 0 до 50°C (32 до 122°F) |
| Mode | FM / SSB / CW (опция ATV) |
| Channels / memory management | 32 регулярных канала 2 сканируемых края памяти с резервированием памяти литиевой батареей |
| Repeater shift / offset | Программируемый |
| Power supply | 13.8 В постоянного тока ±15% (опция Mains) |
| Current drain / power consumption | RX: RX: 1.3 до 1.5 А ATX: Макс. 7.5 А |
| Antenna impedance / connector | 50 Ом / разъем N-типа |
| Dimensions (W*H*D) | 286*111*276 мм (11.26*4.37*10.87") |
| Weight | 7.1 Кг (15.65 фунта) |
| Other features | VOX. NB. CI-IV компьютерное управление. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием (SSB/CW) 1-е промежуточное: 133.86 МГц 2-е промежуточное: 10.75 МГц Супергетеродин с тройным преобразованием (FM) 1-е промежуточное: 133.86 МГц 2-е промежуточное: 10.75 МГц 3-е промежуточное: 455 кГц |
|---|---|
| Sensitivity | FM: 0.22 мкВ (12 дБ SINAD) SSB/CW: 0.16 мкВ (10 дБ S+N/N) |
| Squelch sensitivity | — |
| Noise figure | — |
| Selectivity | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Image rejection | — |
| AF output power / speaker | 2 Вт при 10% искажении / 8 Ом |
| External speaker connector | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Мощность передачи FM: 1-10 Вт SSB (PEP): 1-10 Вт CW: 1-10 Вт |
|---|---|
| FM | 1-10 Вт |
SSB (PEP)
| CW | 1-10 Вт |
|---|---|
| Modulation system | FM: Переменная реактивная частотная модуляцияSSB: Балансная модуляция |
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | Лучше чем -50 дБ |
| Microphone impedance / connector | 600 Ом / 8-контактный (мужской замок штепсельный разъем) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1987-198x (вышедший из производства) |
|---|---|
| Additional info | Резервирование памяти с помощью батареи. Специальная процедура замены батареи, иначе радио умрёт! |
| IC-AG-1200 IC-EX309 IC-EX310 IC-EX314 HP-1 PS-15 PS-25 PS-30 SM-8 TS-32 TV-1200 UT-15 | 23 см мачтовая головка предусилителя Интерфейсный блок Голосовой синтезатор Замена платы памяти Коммуникационные наушники Источник питания переменного тока. 13.8 В постоянного тока, 20 А Внутренний источник питания переменного тока. 13.8 В постоянного тока, 25 А Микрофонный настольный выход Кодер/декодер CTCSS/PL (требуется UT-15) ATV устройство (режим A5 & A9 — аналоговая видео передача) Кодер/декодер CTCSS/PL интерфейс (требуется UT-15) |
