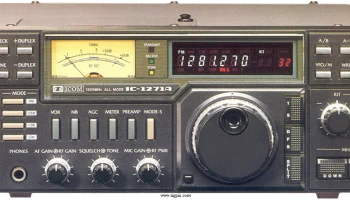

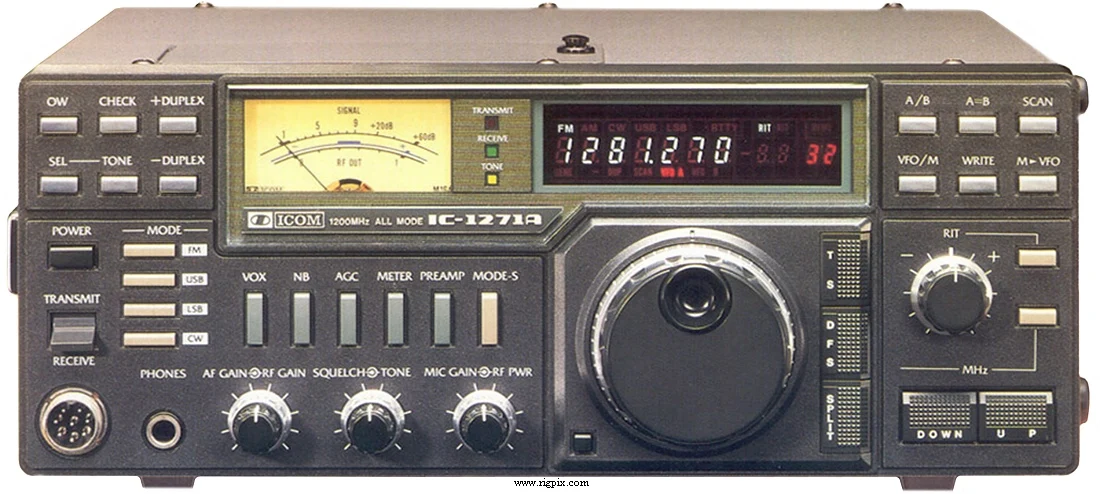

IC-1271A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик УВЧ |
|---|---|
| Диапазон частот | США и Австралия TX: 1240-1300 МГц RX: 1240-1300 МГц |
| Шаг перестройки | 100 Гц, 1/25 кГц, 1 МГц |
| Стабильность частоты | 0.0003% (±3 ppm) @ 0 до 50°C (32 до 122°F) |
| Режимы работы | FM / SSB / CW (опция ATV) |
| Количество каналов / управление памятью | 32 регулярных канала 2 сканируемых края памяти RAM хранения с резервированием литиевой батареи |
| Смещение / сдвиг ретранслятора / репитера | Программируемый |
| Источник питания | 13.8 В постоянного тока ±15% (опция от сети) |
| Ток потребления / мощность | RX: RX: 1.3 до 1.5 А АТХ: Макс. 7.5 А |
| Импеданс антенны / разъём | 50 Ом / N-гнездо |
| Габариты (Ш*В*Г) | 286*111*276 мм (11.26*4.37*10.87") |
| Вес | 7.1 Кг (15.65 фунта) |
| Другие особенности | Кодер CTCSS/PL (только для США. Опция в Австралии). VOX. Примечание. CI-IV компьютерное управление. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (SSB/CW) 1-е ПЧ: 133.86 МГц 2-е ПЧ: 10.75 МГц Супергетеродин с тройным преобразованием (FM) 1-е ПЧ: 133.86 МГц 2-е ПЧ: 10.75 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: 0.22 мкВ (SINAD 12 дБ) SSB/CW: 0.16 мкВ (S+N/N 10 дБ) |
| Чувствительность шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Отношение сигнал/изображение | — |
| Выходная звуковая мощность / громкоговоритель | 2 Вт при 10% искажениях / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Мощность FM: 1-10 Вт SSB (PEP): 1-10 Вт CW: 1-10 Вт |
|---|---|
| FM | 1-10 Вт |
SSB (PEP)
| CW | 1-10 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивная частотная модуляцияSSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замоковый штепсельный разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Резервирование BIOS-RAM с помощью аккумулятора. Специальная процедура замены батареи, иначе радио перестанет работать! Новая цена в США в 1989 году: $1099.00 |
| IC-AG-1200 IC-EX309 IC-EX310 IC-EX314 HP-1 PS-15 PS-25 PS-30 SM-8 TS-32 TV-1200 UT-15 | 23 см мачтовый предусилитель Головка микрофона для стола. Два выхода по двум линиям Кодер/декодер CTCSS/PL (требуется UT-15) Устройство связи (режим A5 & A9 — AM видео) Кодер/декодер CTCSS/PL Интерфейсное устройство Передняя панель ATV (модули A5 & A9 — аналоговое видео) Интерфейсное устройство связи Коммуникационные наушники Источник питания переменного тока. 13.8 В постоянного тока, 20 А Внутренний источник питания переменного тока. 13.8 В постоянного тока, 25 А Голова микрофона для стола. Два выходных разъёма Кодер/декодер CTCSS/PL (требуется UT-15) ATV устройство (режимы A5 & A9 — аналоговое видео) Интерфейс кодера/декодера CTCSS/PL |
