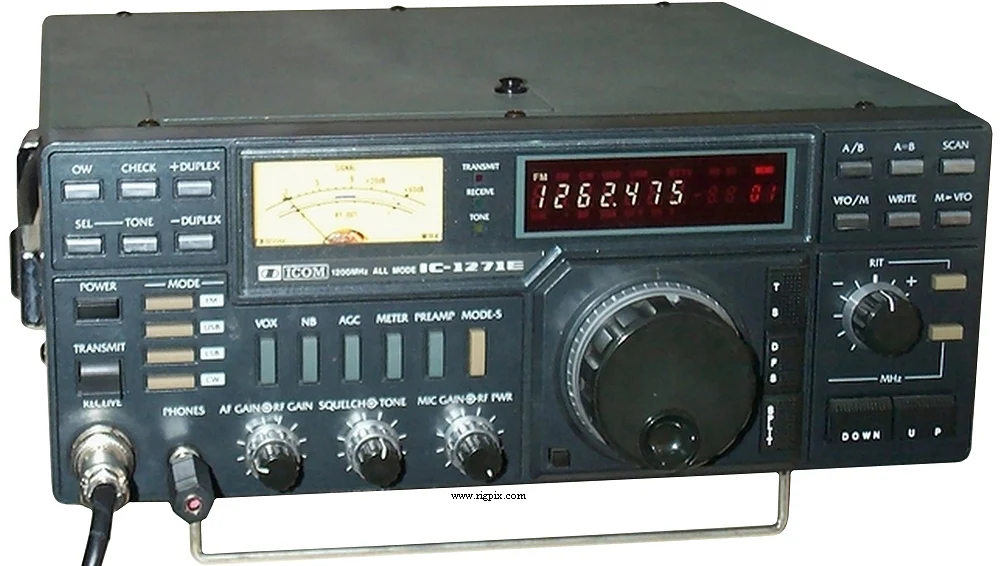

IC-1271E
Источник:
ОБЩИЕ
| Тип | Любительский трансивер UHF |
|---|---|
| Диапазон частот | Европа TX: 1240-1300 МГц RX: 1240-1300 МГц |
| Шаг перестройки | 100 Гц, 1/25 кГц, 1 МГц |
| Стабильность частоты | 0.0003% (±3 ppm) @ 0 до 50°C (32 до 122°F) |
| Режимы работы | FM / SSB / CW (опция ATV) |
| Количество каналов / управление памятью | 32 регулярных канала 2 сканируемых края памяти RAM хранения с резервированием литиевой батареи |
| Смещение / сдвиг ретранслятора / сдвига | Программируемый |
| Источник питания | 13.8 В постоянного тока ±15% (опция Mains) |
| Ток потребления / мощность | RX: RX: 1.3 до 1.5 А; АТХ: Макс. 7.5 А |
| Импеданс антенны / разъём | 50 Ом / N-гнездо |
| Габариты (Ш*В*Г) | 286*111*276 мм (11.26*4.37*10.87") |
| Вес | 7.1 Кг (15.65 фунта) |
| Другие особенности | VOX. Звуковой сигнал вызова 1750 Гц. Управление компьютером CI-IV. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (SSB/CW) 1-е ПЧ: 133.86 МГц 2-е ПЧ: 10.75 МГц Супергетеродин с тройным преобразованием (FM) 1-е ПЧ: 133.86 МГц 2-е ПЧ: 10.75 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: 0.22 мкВ (12 дБ SINAD) SSB/CW: 0.16 мкВ (10 дБ S+N/N) |
| Чувствительность шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Изоляция от зеркального изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Мощность FM: 1-10 Вт SSB (PEP): 1-10 Вт CW: 1-10 Вт |
|---|---|
| FM | 1-10 Вт |
SSB (PEP)
| CW | 1-10 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивная частотная модуляцияSSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замок штепсельный разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Резервное питание BIOS-RAM с помощью батареи. Специальная процедура замены батареи, иначе радио перестанет работать! Новая цена в Швеции в 1987 году: SEK 12275:- |
| IC-AG-1200 IC-EX309 IC-EX310 IC-EX314 HP-1 PS-15 PS-25 PS-30 SM-8 TV-1200 | 23 см мачтовый предусилитель Головка связи Интерфейсный блок Голосовой синтезатор Замена платы памяти Коммуникационные наушники Источник питания переменного тока. 13.8 В постоянного тока, 20 А Внутренний источник питания переменного тока. 13.8 В постоянного тока, 25 А Микрофон для стола. Два выхода по двум линиям Устройство для передачи видео (режим A5 & A9 — AM видео) |
