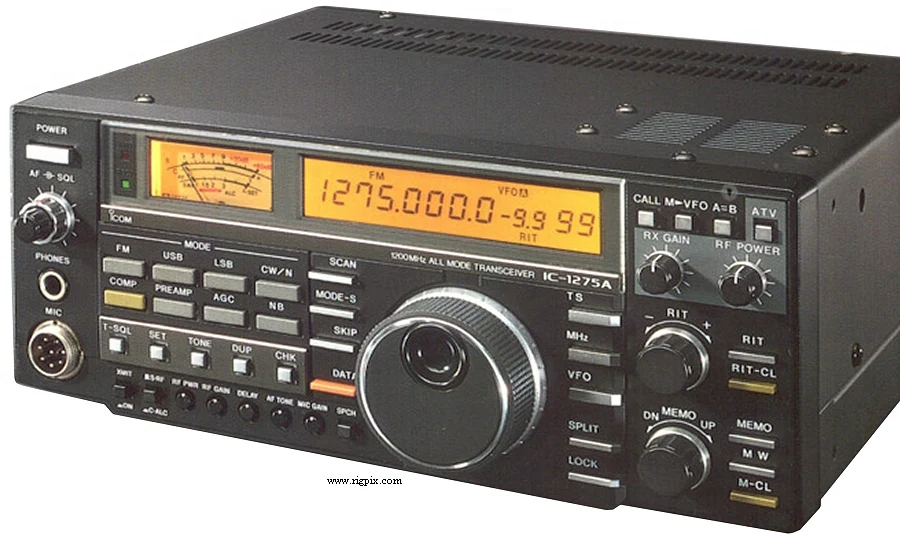

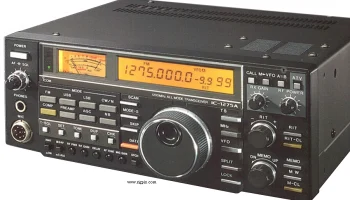

IC-1275A
Источник:
ОБЩИЕ
| Тип | Любительский передатчик УВЧ |
|---|---|
| Диапазон частот | США TX: 1240-1300 МГц RX: 1240-1300 МГц |
| Шаг перестройки | 20 Гц, 1/10 кГц, 1 МГц |
| Стабильность частоты | ±3 ppm при 0 до 50°C (32 до 122°F) |
| Режимы работы | FM / SSB / CW (опция ATV) |
| Количество каналов / управление памятью | 99 регулярных 2 сканирования по краям 1 вызов RAM хранение с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | Программируемый |
| Источник питания | От сети: 117 В переменного тока ±10% (разъём IEC C14 трёхконтактный)или 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: от 1.7 до 1.9 А при 13.8 В пост.токаПередача: от 3.5 до 6 А при 13.8 В пост. тока |
| Импеданс антенны / разъём | 50 Ом / разъём N-типа |
| Габариты (Ш*В*Г) | 241*95*239 мм (9.49*3.74*9.41") |
| Вес | 6.2 кг (13.67 фунта) |
| Другие особенности | Кодер CTCSS/PL. Примечание. CI-V. Измеритель коэффициента стоячей волны. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (SSB/CW) 1-е ПЧ: 133.63 МГц (SSB), 133.6291 МГц (CW) 2-е ПЧ: 10.75 МГц (SSB), 10.7491 МГц (CW) Супергетеродин с тройным преобразованием (FM) 1-е ПЧ: 133.63 МГц 2-е ПЧ: 10.75 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: 0.18 мкВ (12 дБ SINAD) SSB/CW: 0.11 мкВ (10 дБ S/N) |
| Чувствительность шумоподавителя | FM: менее 0.1 мкВ (порог) SSB/CW: менее 0.56 мкВ (порог) |
| Коэффициент шума | — |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.3 кГц (-6 дБ)4.2 кГц (-60 дБ) |
| Отношение зеркального канала | >50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10% искажений / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Мощность FM: 1-10 Вт SSB (PEP): 1-10 Вт CW: 1-10 Вт |
|---|---|
| FM | 1-10 Вт |
SSB (PEP)
| CW | 1-10 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивная частотная модуляцияSSB: Балансированная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замок разъёма типа Jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1989-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AG-1200 CR-263 CT-16 CT-17 FL-83 HM-12 HM-14 HM-15 HP-2 MB-5 MB-23 OPC-025C SM-8 SP-3 SP-7 TV-1275 UT-34 UT-36 | 23 см мачтовый предусилитель Высокостабильный кварцевый блок (±0.5 ppm) Интерфейсный блок для спутников CI-V уровень конвертера Узкий фильтр CW (500 Гц) Ручной микрофон с кнопками вверх/вниз Ручной микрофон с клавиатурой DTMF и кнопками вверх/вниз Ручной микрофон с тоном вызова 1750 Гц и кнопками вверх/вниз Коммуникационные наушники Бracket для монтажа на автомобиле Рукоятка для переноски Кабель питания постоянного тока Микрофон для стола с двумя линиями выхода Внешний громкоговоритель Адаптер любительского телевидения (режим A5 & A9 — аналоговый видео сигнал) Устройство блокировки тона Синтезатор речи |
