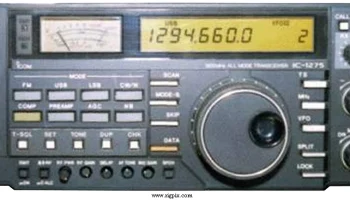

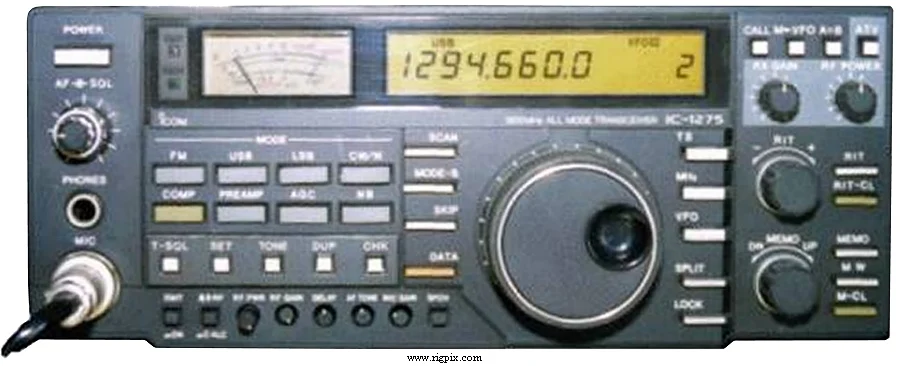

IC-1275E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона УВЧ |
|---|---|
| Диапазон частот | Европа TX: 1240-1300 МГц RX: 1240-1300 МГц |
| Шаг перестройки | 20 Гц, 1/25 кГц, 1 МГц |
| Стабильность частоты | ±3 ppm при 0 до 50°C (32 до 122°F) |
| Режимы работы | FM / SSB / CW (опция ATV) |
| Количество каналов / управление памятью | 99 регулярных 2 сканируемых края 1 вызов ОЗУ хранения с резервированием литиевой батареи |
| Смещение / сдвиг репитера / сдвига | Программируемый |
| Источник питания | От сети: 230 В переменного тока ±10% (разъём IEC C14 трёхконтактный)или 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 1.7–1.9 А при 13.8 В постоянного токаПередача: 3.5–6 А при 13.8 В постоянного тока |
| Импеданс антенны / разъём | 50 Ом / разъём N-типа |
| Габариты (Ш*В*Г) | 241*95*239 мм (9.49*3.74*9.41") |
| Вес | 6.2 кг (13.67 фунта) |
| Другие особенности | Примечание. Интерфейс CI-V. Повторитель тона 1750 Гц. Измеритель коэффициента стоячей волны напряжения. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (SSB/CW) 1-е ПЧ: 133.63 МГц (SSB), 133.6291 МГц (CW) 2-е ПЧ: 10.75 МГц (SSB), 10.7491 МГц (CW) Супергетеродин с тройным преобразованием (FM) 1-е ПЧ: 133.63 МГц 2-е ПЧ: 10.75 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: 0.18 мкВ (уровень SINAD 12 дБ) SSB/CW: 0.11 мкВ (уровень отношения сигнал/шум 10 дБ) |
| Чувствительность схемы подавления шумов | FM: менее 0.1 мкВ (пороговый уровень) SSB/CW: менее 0.56 мкВ (пороговый уровень) |
| Коэффициент шума | — |
| Избирательность | FM: 15 кГц (-6 дБ) 30 кГц (-60 дБ) SSB/CW: 2.3 кГц (-6 дБ) 4.2 кГц (-60 дБ) |
| Отношение зеркального канала | >50 дБ |
| Выходная мощность низкочастотного сигнала / громкоговорителя | 2 Вт при искажении 10% / сопротивление нагрузки 8 Ом |
| Разъём для внешнего громкоговорителя | Мини-разъём TS (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Мощность FM: 1-10 Вт SSB (PEP): 1-10 Вт CW: 1-10 Вт |
|---|---|
| FM | 1-10 Вт |
SSB (PEP)
| CW | 1-10 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивная частота модуляцииSSB: Балансированная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замок разъёма типа Jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1989-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AG-1200 CR-263 CT-16 CT-17 FL-83 HM-12 HM-14 HM-15 HP-2 MB-5 MB-23 OPC-025C SM-8 SP-3 SP-7 TV-1275 UT-34 UT-36 | 23 см мачтовый предусилитель Высокостабильный кварцевый блок (±0.5 ppm) Интерфейс спутниковой связи CI-V Преобразователь уровня CI-V Узкий фильтр CW (500 Гц) Ручной микрофон с кнопками вверх/вниз Микрофон ручной с клавиатурой DTMF и кнопками вверх/вниз Микрофон ручной с тоном вызова 1750 Гц и кнопками вверх/вниз Коммуникационные наушники Крепление радиостанции для автомобиля Рукоятка для переноски Постоянный кабель питания Отстойный микрофон с двумя линиями выхода Внешний громкоговоритель Адаптер для любительского телевидения (режим A5 & A9 — аналоговая видеоинформация) Устройство блокировки по тону (CTCSS/PL) Синтезатор речи |
