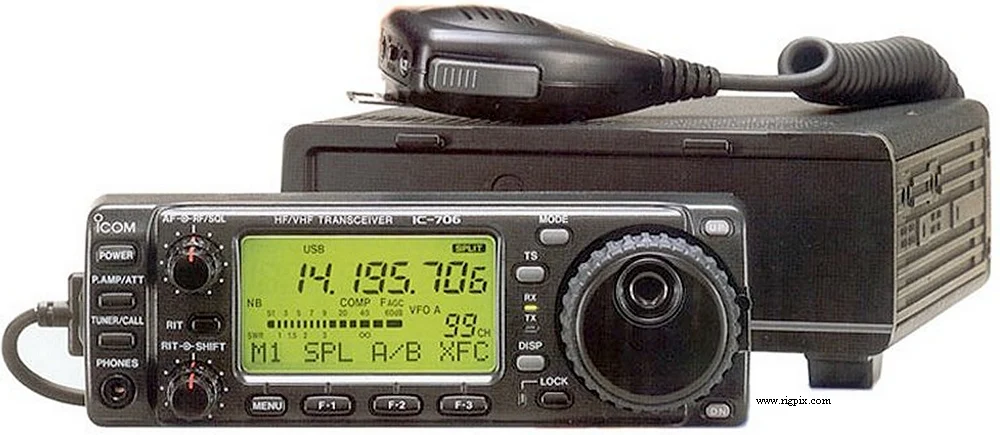

IC-706
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | Европа TX: 10-160 м + WARC / 50-54 / 144-146 МГц RX: 0.03-200 МГц США TX: 10-160 м + WARC / 50-54 / 144-148 МГц RX: 0.03-200 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц, 1 / 5 / 9 / 10 / 12.5 / 15 / 20 / 100 кГц |
| Стабильность частоты | ±5 ppm @ 0 до 50°C (32 до 122°F) |
| Режимы работы | TX: AM / FM / NFM / SSB / CW / RTTY RX: AM / FM / NFM / WFM / SSB / CW / RTTY |
| Каналы / управление памятью | 99 регулярных с альфа-метками 2 сканирования края 1 приоритетный Наблюдение энергонезависимой EEPROM памяти |
| Смещение / сдвиг ретранслятора / смещение | ±0 до 4 МГц в выбранном приращении |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 1.5 до 1.7 А ATX: Макс 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (HF/6 м), SO-239 (2 м) |
| Габариты (Ш*В*Г) | 167*58*200 мм (6.58*2.28*7.87") |
| Вес | 2.5 Кг (5.51 фунт) |
| Другие особенности | Кодер CTCSS/PL. Звуковой сигнал вызова на частоте 1750 Гц.НБ. Смещение IF. Простой индикатор спектра. VOX. Измеритель коэффициента стоячей волны. Электронный ключ. Интерфейс CI-V. Отделяемая передняя панель. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (AM/SSB/CW/RTTY/WFM) 1-е ПЧ: 69.01 МГц (AM/SSB/CW/RTTY), 70.7 МГц (WFM) 2-я ПЧ: 9.01 МГц (AM/SSB/CW/RTTY), 10.7 МГц (WFM) Супергетеродин с тройным преобразованием (FM) 1-я ПЧ: 69.01 МГц 2-я ПЧ: 9.01 МГц 3-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | AM (10 дБ SNR) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 2 мкВ 144-148 МГц: 2 мкВ FM (12 дБ SINAD) 28-29.7 МГц: 0.5 мкВ 144-148 МГц: 0.3 мкВ WFM (12 дБ SINAD) 76-108 МГц: 10 мкВ SSB/CW (10 дБ SNR) 1.8-29.7 МГц: 0.16 мкВ 50-54 МГц: 0.16 мкВ 144-148 МГц: 0.16 мкВ |
| Избирательность | AM 6 кГц (-6 дБ)20 кГц (-40 дБ) FM 12 кГц (-6 дБ)30 кГц (-50 дБ) NFM 8 кГц (-6 дБ) SSB/CW 2.3 кГц (-6 дБ)4 кГц (-60 дБ) |
| Изоляция от зеркального канала | HF: 70 дБ |
| Выходная мощность AF / громкоговорителя | 2 Вт при 10% искажениях / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м2 м AM:2-40 Вт2-40 Вт1-4 Вт FM:5-100 Вт5-100 Вт1-10 Вт SSB (PEP):5-100 Вт5-100 Вт1-10 Вт CW:5-100 Вт5-100 Вт1-10 Вт |
|---|---|
| AM | 2-40 Вт |
| FM | 5-100 Вт |
SSB (PEP)
| CW | 5-100 Вт |
|---|---|
| Система модуляции | — |
| Максимальная девиация FM (установлено заводом-изготовителем) | ±? кГц |
| Спурты излучения | HF: Лучше чем -50 дБ6 м/2 м: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (Модульный) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1995-1996 гг. (Перестал выпускаться) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1995 году: SEK 14995:- Новая цена, декабрь 1995 года в Австралии: AUD 2400.00 |
| AH-2B AH-3 AT-180 CR-502 CT-16 CT-17 EX-627 FL-100 FL-101 FL-103 FL-223 HM-103 IC-4KL MB-62 MB-63 MB-65 OPC-025D OPC-581 OPC-587 OPC-589 OPC-599 PS-85 SM-8 SM-20 SP-7 SP-10 SP-12 SP-20 SP-21 UT-102 | Элемент автомобильной HF-антенны, 10-80 м, длиной 2.5 м Автоматический антенный тюнер для HF/6 м Высокостабильный кварцевый резонатор (±0.5 ppm) Интерфейс спутниковой связи CI-V Преобразователь уровня интерфейса CI-V Селектор автоматической антенны Узкий фильтр CW (500 Гц) Узкий фильтр CW (250 Гц) Широкий фильтр SSB (2.8 кГц) Узкий фильтр SSB (1.9 кГц) Стандартный ручной микрофон Линейный усилитель HF мощностью 1 кВт Крепёжное устройство для автомобильного монтажа Основание для крепления контроллера Шнур питания постоянного тока Разделение кабеля, 3.5 м (11.5 футов) Разделение кабеля, 5 м (16.4 фута) Кабель адаптера микрофона Адаптер кабеля питания постоянного тока Микрофонный адаптер Требует OPC-589 Настольный микрофон с двумя линиями выхода Требует OPC-589 Внешний громкоговоритель, 8 Ом, 5 Вт Внешний громкоговоритель, 4 Ом, 5 Вт Внешний громкоговоритель, 8 Ом, 3 Вт Внешний громкоговоритель с четырьмя аудиофильтрами, 8 Ом, 5 Вт Голосовой синтезатор |
