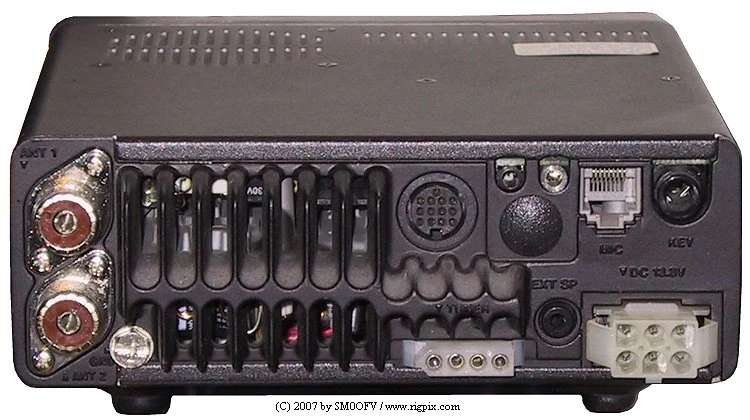

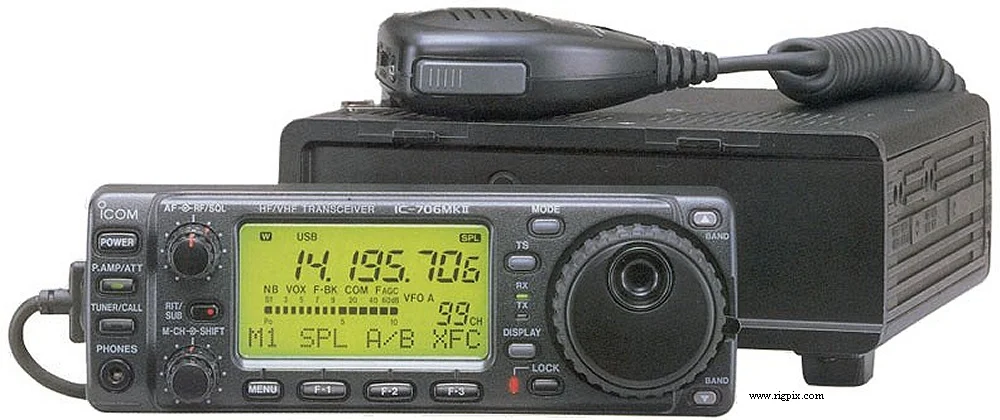

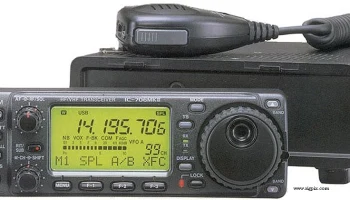

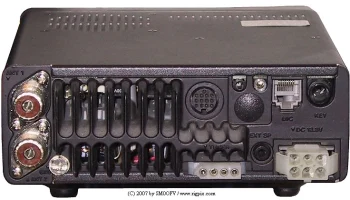

IC-706MKII
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | Европа TX: 10-160 м + WARC / 50-54 / 144-146 МГц RX: 0.03-200 МГц США TX: 10-160 м + WARC / 50-54 / 144-148 МГц RX: 0.03-200 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц, 1 / 5 / 9 / 10 / 12.5 / 15 / 20 / 100 кГц |
| Стабильность частоты | ±5 ppm @ 0 до 50°C (32 до 122°F) |
| Режимы работы | TX: AM / FM / NFM / SSB / CW / RTTY RX: AM / FM / NFM / WFM / SSB / CW / RTTY |
| Каналы / управление памятью | 99 регулярных с альфа-метками 2 сканирования края 1 вызов Приоритетный наблюдатель Неразрушимое EEPROM-хранение |
| Смещение ретранслятора / сдвиг | ±0 до 4 МГц выбранными приращениями |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 1.8–2 А MAX TX: 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (HF/6 м), SO-239 (2 м) |
| Габариты (Ш*В*Г) | 167*58*200 мм (6.58*2.28*7.87") |
| Вес | 2.45 кг (5.4 фунта) |
| Другие особенности | CTCSS/PL кодер. Звуковой сигнал вызова на частоте 1750 Гц.НБ. Смещение IF. Простой индикатор спектра. VOX. Измеритель КСВ. Электронный ключ. CI-V. Отъёмная передняя панель. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (AM/SSB/CW/RTTY/WFM) 1-е ПЧ: 69.01 МГц (AM/SSB/CW/RTTY), 70.7 МГц (WFM) 2-е ПЧ: 9.01 МГц (AM/SSB/CW/RTTY), 10.7 МГц (WFM) Супергетеродин с тройным преобразованием (FM/NFM) 1-е ПЧ: 69.01 МГц 2-е ПЧ: 9.01 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ 144-148 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.25 мкВ 144-148 МГц: 0.18 мкВ WFM (12 дБ SINAD) 76-108 МГц: 10 мкВ SSB/CW (10 дБ SNR) 1.8-29.7 МГц: 0.15 мкВ 50-54 МГц: 0.12 мкВ 144-148 МГц: 0.11 мкВ |
| Избирательность | АМ/NFM 8 кГц (-6 дБ)30 кГц (-40 дБ) FM 12 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW/RTTY 3 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Отражение изображения | HF: 70 дБ2 м: 60 дБ |
| Выходная мощность AF / громкоговорителя | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м2 м AM:2-40 Вт2-40 Вт2-8 Вт FM:5-100 Вт5-100 Вт2-20 Вт SSB (PEP):5-100 Вт5-100 Вт2-20 Вт CW:5-100 Вт5-100 Вт2-20 Вт |
|---|---|
| AM | 2-40 Вт |
| FM | 5-100 Вт |
SSB (PEP)
| CW | 5-100 Вт |
|---|---|
| Модуляционная система | AM: Низкий уровень FM: Переменная реактивность SSB: Балансированный |
| Максимальная девиация FM (установлено заводом-изготовителем) | ±? КГц |
| Спуровые излучения | HF: Лучше чем -50 дБ6 м/2 м: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (Модульный) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1997-1998 гг. (Перестал выпускаться) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1997 году: SEK 13500:- |
| AH-2B AH-3 AT-180 CR-502 CT-16 CT-17 EX-627 FL-100 FL-101 FL-103 FL-223 FL-232 HM-103 IC-4KL MB-62 MB-63 MB-65 OPC-025D OPC-581 OPC-587 OPC-589 OPC-599 OPC-639 OPC-742 PS-85 SM-8 SM-20 SP-7 SP-10 SP-12 SP-20 SP-21 UT-86 UT-102 | Элемент мобильной HF-антенны, 10-80 м, длиной 2.5 м Автоматический антенный тюнер для HF/6 м Высокостабильный кварцевый блок (±0.5 ppm) Интерфейсный блок для спутников CI-V Преобразователь уровня CI-V Автоматический селектор антенн Узкий фильтр CW (500 Гц) Узкий фильтр CW (250 Гц) Широкий фильтр SSB (2.8 кГц) Узкий фильтр SSB (1.9 кГц) Узкий фильтр CW/RTTY (350 Гц) Стандартный ручной микрофон Линейный усилитель HF, 1 кВт Кронштейн для монтажа автомобиля Кронштейн управления Головка управления кронштейном Кабель питания постоянного тока (За исключением Европы) Разделительный кабель, 3.5 м (11.5 футов) Разделительный кабель, 5 м (16.4 фута) Адаптер кабеля микрофона Адаптер кабеля Питание постоянного тока. 13.8 В постоянного тока, 20 А Микрофонный динамик настольный с двумя линиями выхода Требуется OPC-589 Микрофонный динамик настольный. Требуется OPC-589 Внешний громкоговоритель. 8 Ом, 5 Вт Внешний громкоговоритель. 4 Ом, 5 Вт Внешний громкоговоритель. 8 Ом, 3 Вт Внешний громкоговоритель с четырьмя аудиофильтрами. 8 Ом, 5 Вт Внешний громкоговоритель. 8 Ом, 5 Вт Устройство тонального шумоподавления Синтезатор голоса |
