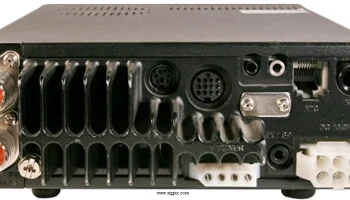

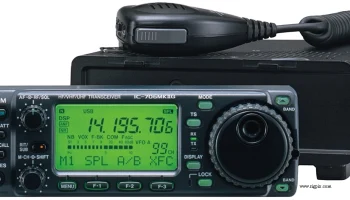

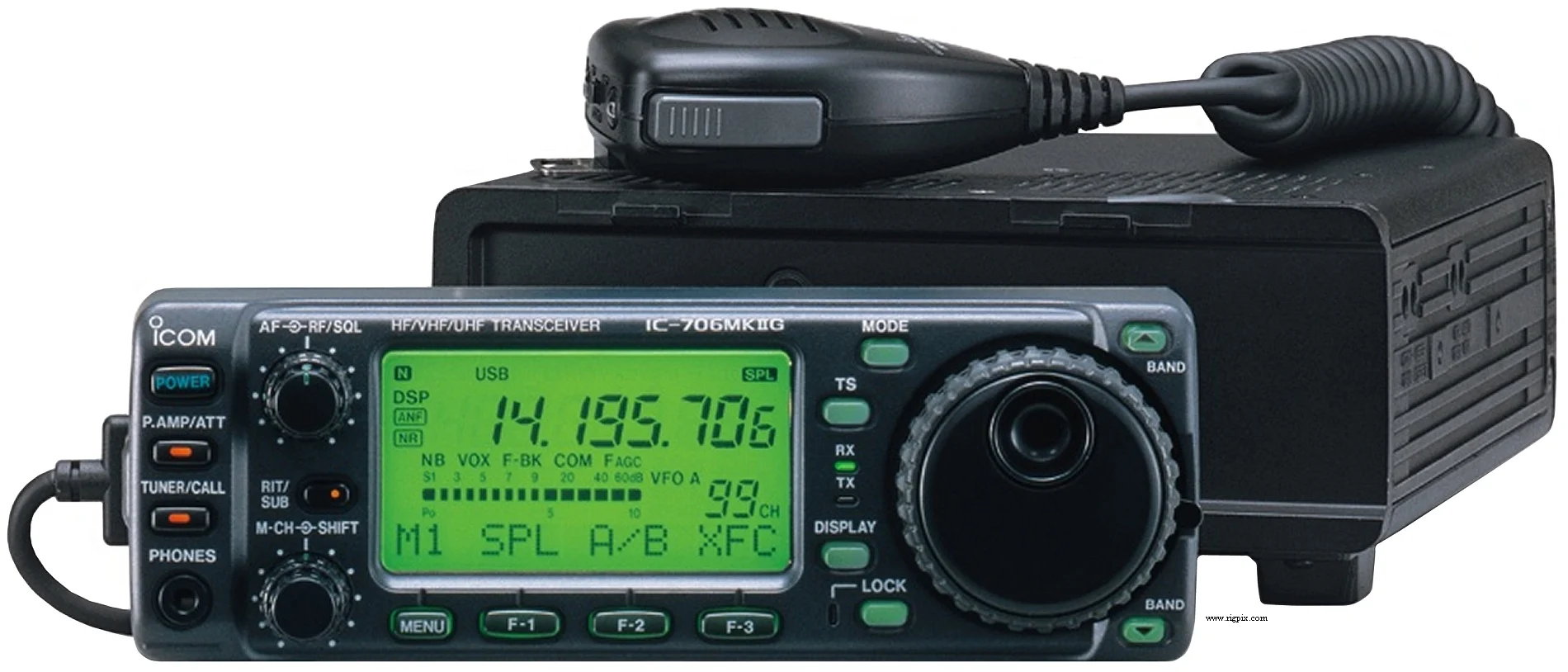

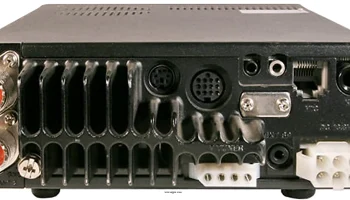

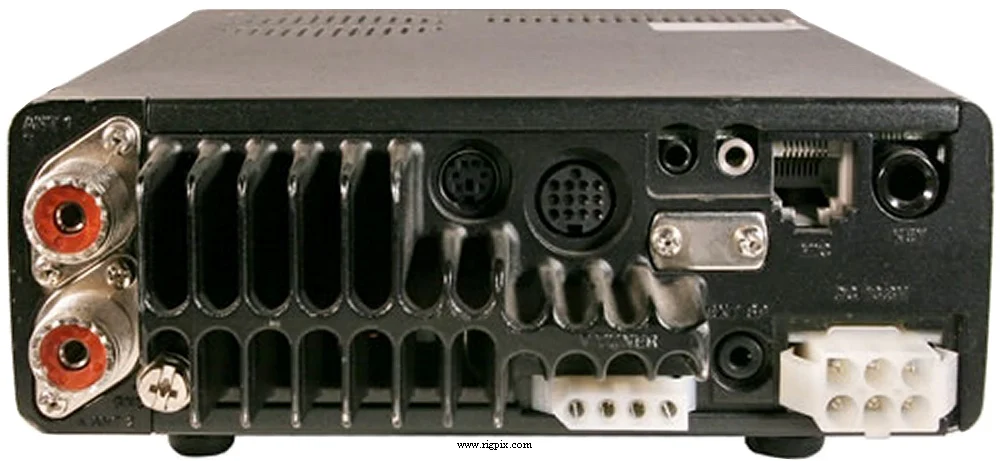

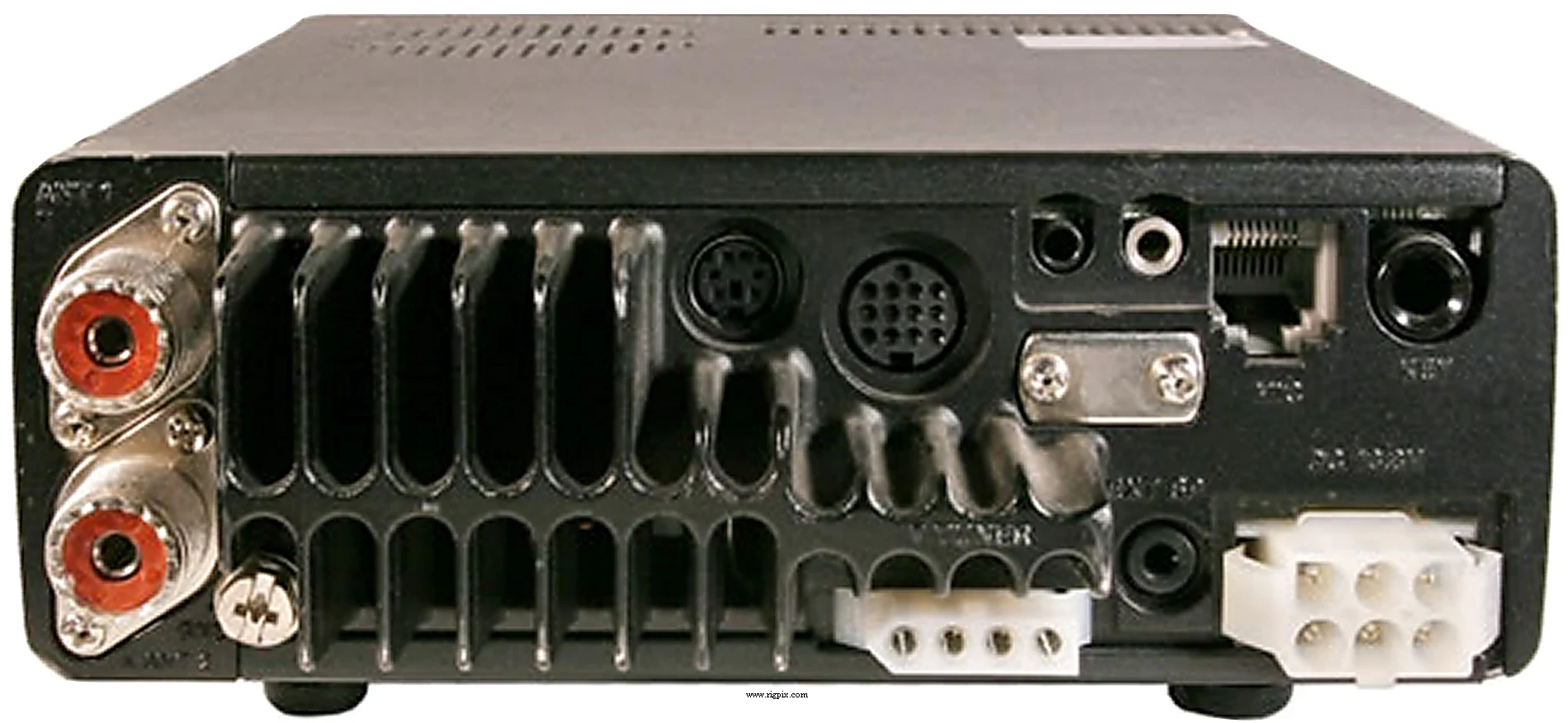

IC-706MKIIG
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | Европа TX: 10-160 м + WARC / 50-54 / 144-146 / 430-440 МГц RX: 0.03-200 / 400-470 МГц США TX: 10-160 м + WARC / 50-54 / 144-148 / 430-450 МГц RX: 0.03-200 / 400-470 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц, 1 / 5 / 9 / 10 / 12.5 / 15 / 20 / 100 кГц |
| Стабильность частоты | Менее ±5 ppm при 0 до 50°C (32 до 122°F) |
| Режимы работы | TX: AM / FM / NFM / SSB / CW / RTTY RX: AM / FM / NFM / WFM / SSB / CW / RTTY |
| Каналы / управление памятью | 99 регулярных каналов с альфа-метками (9 символов) 6 сканирующих граней 2 вызова Неразрушимое EEPROM-хранение |
| Смещение / сдвиг репитера / смещение | Программируется |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 1.8 до 2.0 А MAX TX: Максимум 20 А |
| Импеданс антенны / разъём | HF/6 м: 50 Ом / SO-239 2 м/70 см: 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 167*58*200 мм (6.58*2.28*7.87") |
| Вес | 2.45 кг (5.4 фунта) |
| Другие особенности | CTCSS/PL со сканированием тонов. CI-V. Электронный ключ. Измеритель КСВ. Звуковой сигнал 1750 Гц. NB. Смещение IF. Простой индикатор спектра. VOX. Отъёмная передняя панель. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (AM/WFM/SSB/CW/RTTY) 1-е ПЧ: 69.01 МГц (AM/SSB/CW/RTTY), 70.7 МГц (WFM) 2-е ПЧ: 9.01 МГц Супергетеродин с тройным преобразованием (FM/NFM) 1-е ПЧ: 69.01 МГц 2-е ПЧ: 9.01 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | AM (10 дБ SNR) 0.5-1.8 МГц: 13 мкВ 1.8-29.7 МГц: 2 мкВ 50-54 МГц: 1 мкВ 144-148 МГц: 1 мкВ 430-440 МГц: 1 мкВ FM (12 дБ SINAD) 28-29.7 МГц: 0.5 мкВ 144-148 МГц: 0.18 мкВ 430-440 МГц: 0.18 мкВ WFM (12 дБ SINAD) 76-108 МГц: 10 мкВ SSB/CW (10 дБ SNR) 1.8-29.7 МГц: 0.15 мкВ 50-54 МГц: 0.12 мкВ 144-148 МГц: 0.11 мкВ 430-440 МГц: 0.11 мкВ |
| Избирательность | AM/NFM 8 кГц (-6 дБ)30 кГц (-40 дБ) FM 12 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW/RTTY 3 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Отражение изображения | HF: >70 дБ 6 м: 65 дБ 2 м/70 см: 65 дБ |
| Выходная мощность AF / громкоговорителя | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м2 м70 см AM:2-40 Вт2-40 Вт2-20 Вт2-8 Вт FM:5-100 Вт5-100 Вт5-50 Вт2-20 Вт SSB (PEP):5-100 Вт5-100 Вт5-50 Вт2-20 Вт CW:5-100 Вт5-100 Вт5-50 Вт2-20 Вт |
|---|---|
| AM | 2-40 Вт |
| FM | 5-100 Вт |
SSB (PEP)
| CW | 5-100 Вт |
|---|---|
| Модуляционная система | AM: Низкоуровневая модуляция FM: Переменная реактивная модуляция SSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (Модульный) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1999-2009 (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Великобритании 1999 года: £1195 Новая цена в Швеции 2008 года: SEK 12500:- |
| AH-2B IC-AH4 AT-180 CR-282 CT-16 CT-17 FL-100 FL-101 FL-103 FL-223 FL-232 HM-103 HM-118T IC-PW1 MB-62 MB-63 MB-65 MB-72 OPC-581 OPC-587 OPC-589 OPC-599 OPC-742 PS-85 PS-125 SM-8 SM-20 SP-7 SP-10 SP-12 SP-20 SP-21 UT-102 UT-106 | Элемент автомобильной антенны. 10-80 м, 2 м длиной Автоматический антенный тюнер для HF/6 м, 150 Вт Автоматический антенный тюнер для HF/6 м, высокой стабильности кристалловый блок Интерфейсный модуль спутниковой связи CI-V уровень конвертера Уровень конвертера для CW узкая полоса фильтрации (500 Гц) Узкая полоса фильтрации CW (250 Гц) Широкая полоса фильтра SSB (2.8 кГц) Узкая полоса фильтра SSB (1.9 кГц) Узкий фильтр CW/RTTY (350 Гц) Стандартный ручной микрофон Ручной микрофон с кнопкой DTMF Адаптер антенны HF/6 м Линейный усилитель мощности HF/6 м, 1 КВт Крепёжное устройство для автомобиля Основание для управления головкой Транспортировочный ремень Разделительный кабель, 3.5 м (11.5 футов) Разделительный кабель, 5 м (16.4 фута) Кабель адаптера микрофона 13-контактный кабель ACC DC источник питания. 13.8 В постоянного тока, 20 А DC источник питания. 13.8 В постоянного тока, 25 А Микрофонный настольный динамик, кнопки вверх/вниз и 2 линии выхода Микрофонный настольный динамик, переключатели вверх/вниз и фильтр низких частот Внешний громкоговоритель. 8 Ом, 5 Вт Внешний громкоговоритель. 4 Ом, 5 Вт Внешний громкоговоритель. 8 Ом, 3 Вт Внешний громкоговоритель с четырьмя аудиофильтрами. 8 Ом, 5 Вт Внешний громкоговоритель. 8 Ом, 5 Вт Синтезатор речи DSP блок |
