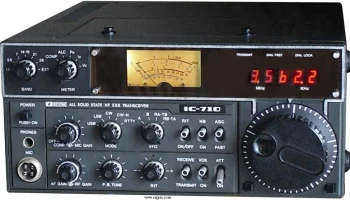

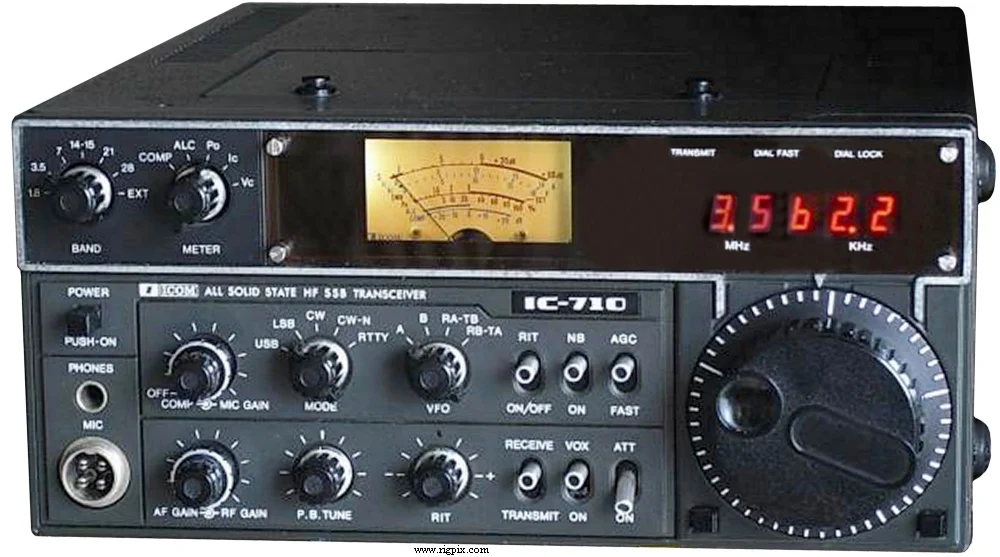

IC-710
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | Японский внутренний рынок TX: 10-160 м RX: 10-160 м |
| Шаг перестройки | 100 Гц / 10 кГц |
| Стабильность частоты | Менее 500 Гц после включения менее 100 Гц через 60 минут |
| Режим работы | SSB / CW / RTTY |
| Каналы / управление памятью | Нет |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | 13.6 В постоянного тока ±15% |
| Ток потребления / мощность | RX:? мATX: Макс. 18 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 241*111*311 мм (9.5*4.4*12.2") |
| Вес | 7.3 Кг (16.1 фунта) |
| Другие особенности | PBT, NB, VOX, разъём для трансвертера, разъём для выхода IF. Измеритель коэффициента стоячей волны. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 9.0115 МГц 2-я ПЧ: 10.75 МГц 3-я ПЧ: 9.0115 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S+N/N) |
| Избирательность | SSB/RTTY 2.4 кГц (-6 дБ)4 кГц (-60 дБ)CW 500 Гц (-6 дБ)1.4 кГц (-60 дБ)CW-N (Опционально) 200 Гц (-6 дБ)1 кГц -60 дБ) |
| Изображение подавления | — |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при ?% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 0-100 Вт регулируемая |
|---|---|
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень сигнала микрофонного входа | ~10 мВ (типичный) |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (прекращено производство) |
|---|---|
| Дополнительная информация | См. также: IC-701 (общий рыночный вариант) |
| IC-RM1 IC-SM2 | Компьютеризованный удалённый контроллер Электретный настольный микрофон |
