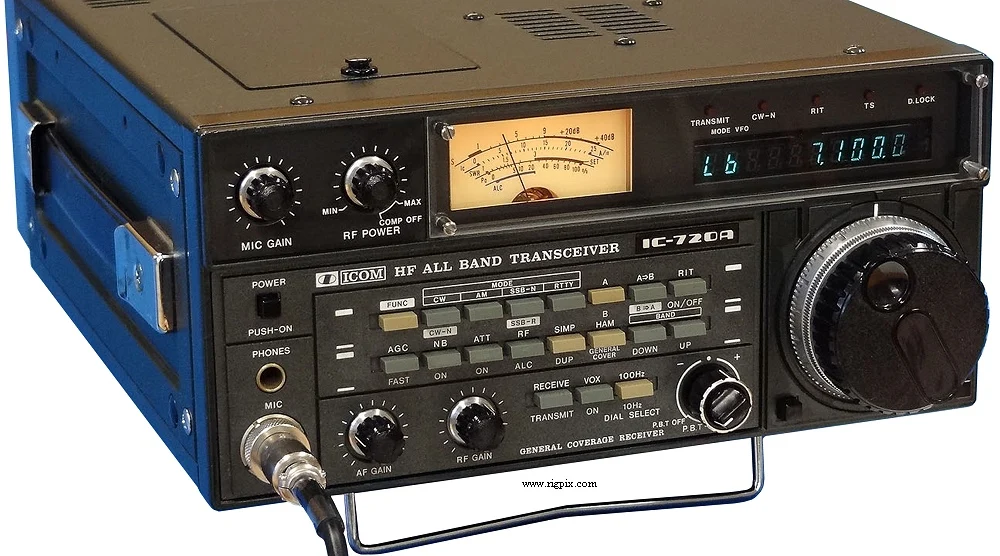

IC-720A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Настройка шага | 10 / 100 Гц, 1 кГц |
| Стабильность частоты | Менее 1 кГц @ от -10 до +60°C (14 до 140°F), после 60 минут прогрева |
| Режимы работы | АМ / SSB / CW / RTTY |
| Каналы / управление памятью | Нет |
| Ретранслятор смещение / сдвиг | Нет |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 900 мА TX: Макс 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 241*111*311 мм (9.49*4.37*12.24") |
| Вес | 7.5 Кг (16.53 фунта) |
| Другие особенности | ПБТ. ВОКС. НБ. Аттенюатор 10 дБ. Измеритель КСВ. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с четырьмя преобразованиями 1-е ПЧ: 39.7315 МГц 2-я ПЧ: 9.0115 МГц 3-я ПЧ: 10.75 МГц 4-я ПЧ: 9.0115 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S+N/N) |
| Избирательность | АМ 6 кГц (-6 дБ)18 кГц (-60 дБ) АМ-Н (При установке дополнительного фильтра) 5.2 кГц (-6 дБ)12 кГц (-60 дБ) SSB/CW/RTTY 2.3 кГц, регулируемый до 800 Гц (-6 дБ)4.2 кГц (-60 дБ) CW-Н (При установке дополнительного фильтра) 500 Гц (-3 дБ)1500 Гц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность AF / громкоговорителя | 2 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: ~40 Вт SSB (ППЭ): ~100 Вт CW/RTTY: ~100 Вт |
|---|---|
| АМ | ~40 Вт |
CW/RTTY
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуррирующие излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 1.3 МОм / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень сигнала микрофонного входа | 120 мВ (типичный) |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| BC-10A FL-32 FL-34 IC-2KL IC-HM7 IC-HP1 IC-MB5 IC-PS15 IC-SM5 IC-SP3 | Запоминание частоты VFO Резервное питание от сети Узкий фильтр CW. 500 Гц (ПЧ: 9 МГц) Фильтр АМ. 5.2 кГц (ПЧ: 10.75 МГц) Линейный усилитель мощности Стандартный ручной микрофон Наушники Крепление для мобильного монтажа Источник питания переменного тока. 13.8 В постоянного тока, 20 А Электретный настольный микрофон Внешний громкоговоритель |
