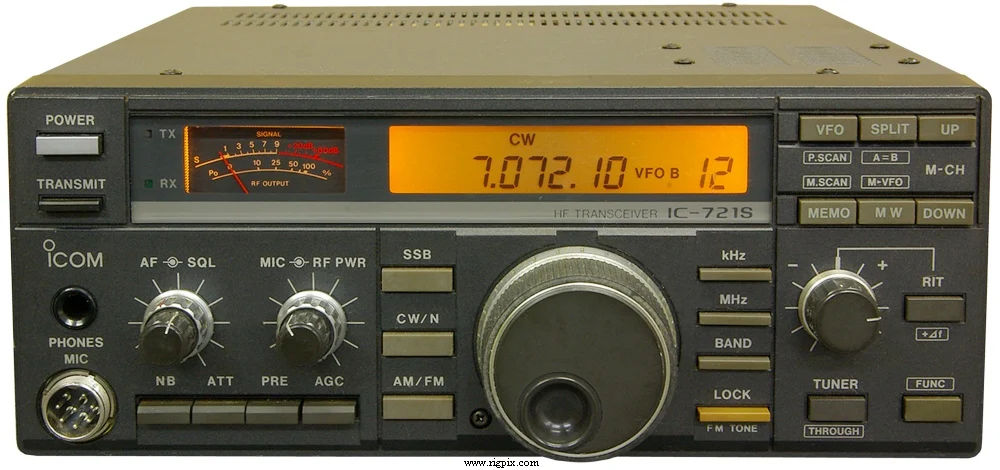

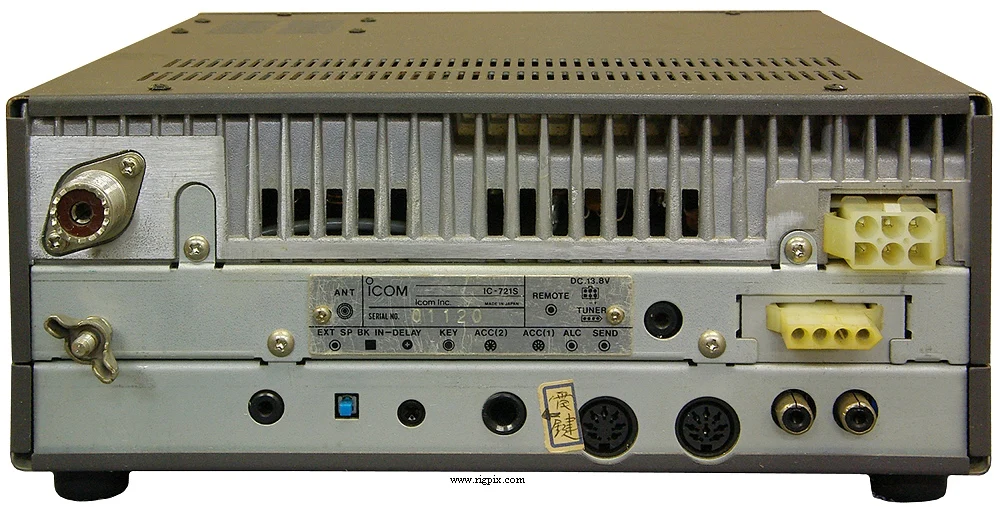

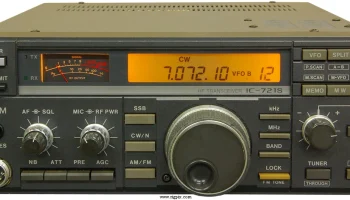

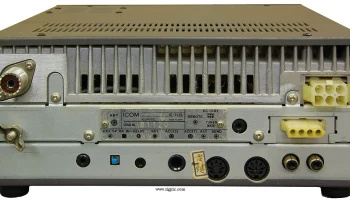

IC-721S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | Японский внутренний рынок TX: 10-160 м + WARC RX: 0.03-33 МГц |
| Шаг перестройки | 10 / 20 / 50 Гц, 1 кГц, 1 МГц |
| Стабильность частоты | Менее ±350 Гц при 0 до 50°C (32 до 122°F) |
| Режимы работы | TX: SSB / CW (AM / FM с опцией UI-7)RX: AM / SSB / CW (FM с опцией UI-7) |
| Каналы / управление памятью | 22 регулярных канала, 2 раздельных канала, 2 сканируемых края, память RAM хранения с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | Нет выделенного, вместо этого используйте разделение VFO A / B |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 1.2–1.5 А; TX: Макс. 4 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 241*94*239 мм (9.5*3.7*9.4") |
| Вес | 4.5 Кг (9.92 фунта) |
| Другие особенности | Примечание. Аттенюатор. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (АМ/ССБ/ЦВ) 1-е ПЧ: 70.45 МГц 2-е ПЧ: 9.01 МГц Супергетеродин с тройным преобразованием (FM с опцией UI-7) 1-е ПЧ: 70.45 МГц 2-е ПЧ: 9.01 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ FM (12 дБ SINAD), с опцией UI-7 28-29.7 МГц: 0.5 мкВ СSB/ЦВ (10 дБ SNR) 1.8-30 МГц: 0.15 мкВ |
| Избирательность | АМ 6 кГц (-6 дБ)20 кГц (-40 дБ) FM 15 кГц (-6 дБ)30 кГц (-50 дБ) СSB 2.3 кГц (-6 дБ)4 кГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность AF / громкоговорителя | 2.6 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Мощность AM: 1-4 Вт(FM: 1-10 Вт c опцией UI-7) PEP SSB: 1-10 Вт CW: 1-10 Вт |
|---|---|
| AM | 1-4 Вт |
| FM | 1-10 Вт |
ССВ (PEP)
| CW | 1-10 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (c опцией UI-7) |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-199x (прекращено производство) |
|---|---|
| Дополнительная информация | — |
| AH-2b AH-3 AT-150 CR-64 CT-16 CT-17 EX-627 FL-100 FL-101 HM-12 HM-36 HP-2 IC-4KL IC-MB5 MB-23 OPC-021A OPC-118 PS-50 PS-55 SM-8 SP-7 UI-7 UT-30 | Элемент мобильной антенной 3.5-30 МГц Автоматический антенный тюнер Автоматический антенный тюнер. 10-160 м + WARC Высокостабильный кварцевый блок (±0.5 ppm) Интерфейсный блок для спутников CI-V уровень конвертера Автоматический высокочастотный антенный селектор Узкий фильтр ЦВ. 500 Гц (-6 дБ) Узкий фильтр ЦВ. 250 Гц (-6 дБ) Стандартный ручной микрофон Стандартный ручной микрофон Коммуникационные наушники Линейный усилитель мощности. 10-160 м + WARC Автомобильное крепление Антенная ручка Кабель питания постоянного тока Кабель адаптера. 24-контактный к 8-контактному Источник питания переменного тока. 13.8 В постоянного тока, 8 А Источник питания переменного тока. 13.8 В постоянного тока, 20 А Микрофонный настольный с двумя линиями выхода Внешний громкоговоритель AM TX и FM RX / TX устройство Программируемый тоновый кодировщик (требуется UI-7) |
