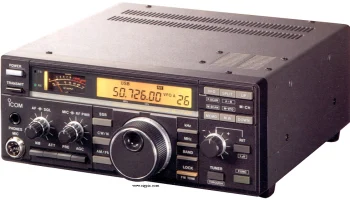

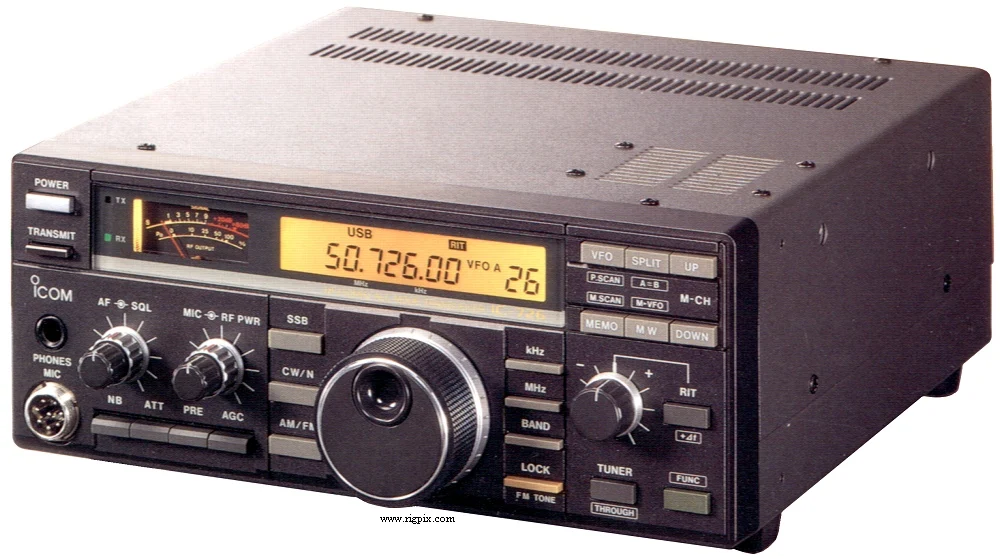

IC-726
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 50-54 МГц RX: 0.03-33 / 46.2-61.1 МГц |
| Шаг перестройки | 10 / 20 / 50 Гц, 1 / 10 кГц, 1 МГц |
| Стабильность частоты | Менее ±350 Гц при 0 до 50°C (32 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 22 регулярных 2 раздельных 2 сканируемых края ОЗУ хранения с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | Нет выделенного. Используйте разделение VFO A / B вместо этого |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 1.3–1.6 А АТХ: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / Два SO-239 |
| Габариты (Ш*В*Г) | 241*94*239 мм (9.5*3.7*9.4") |
| Вес | 4.8 кг (11 фунтов) |
| Другие особенности | Примечание. Аттенюатор. Регистратор стекания диапазонов. Управление через интерфейс CI-V. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (АМ/ССБ/СВ) 1-е ПЧ: 75.45 МГц (АМ), 70.45 МГц (ССБ/СВ) 2-е ПЧ: 9.01 МГц Тройное преобразование супергетеродина (FM) 1-е ПЧ: 75.45 МГц 2-е ПЧ: 9.01 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность (усилитель предварительного каскада включён) | АМ (10 дБ SNR) 1.8-30 МГц: 2 мкВ 50-54 МГц: 2 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.3 мкВ SSB/CW (10 дБ SNR) 1.8-30 МГц: 0.16 мкВ 50-54 МГц: 0.13 мкВ |
| Избирательность | АМ 6 кГц (-6 дБ)20 кГц (-40 дБ) FM 15 кГц (-6 дБ)30 кГц (-50 дБ) SSB 2.3 кГц (-6 дБ)4 кГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность ЗЧ / громкоговоритель | 2.6 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м АМ:10-40 Вт1-4 Вт FM:10-100 Вт1-10 Вт СSB (ППЭ):10-100 Вт1-10 Вт CW:10-100 Вт1-10 Вт |
|---|---|
| АМ | 10-40 Вт |
| FM | 10-100 Вт |
ССБ (ППЭ)
| CW | 10-100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | HF: Лучше чем -50 дБ6 м: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень сигнала на входе микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1990-199x (Перестал выпускаться) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1990 году: SEK 10990:- |
| AH-3 CR-64 CT-16 CT-17 EX-627 FL-100 FL-101 HP-2 IC-2KL IC-4KL IC-AT100 IC-AT150 IC-AT500 IC-PS30 MB-5 MB-23 PS-55 SM-8 SP-7 UT-30 | Автоматический антенный тюнер, 150 Вт Высокостабильный кварцевый блок (±0.5 ppm) Интерфейс для спутников CI-V уровень конвертера Автоматический высокочастотный антенный селектор, 7 антенн Фильтр CW, 500 Гц (ПЧ: 9 МГц) Фильтр CW, 250 Гц (ПЧ: 9 МГц) Коммуникационные наушники Линейный усилитель высокой частоты мощностью 500 Вт Линейный усилитель высокой частоты мощностью 1 кВт Автоматический антенный тюнер, 100 Вт Автоматический антенный тюнер, 100 Вт Автоматический антенный тюнер, 500 Вт Источник питания, 13.8 В постоянного тока, 25 А Крепёж для установки в автомобиле Рукоятка для переноски Источник питания, 13.8 В постоянного тока, 20 А Внешний микрофон с двумя выходами на линии Программируемый кодер тона Внешний громкоговоритель |
