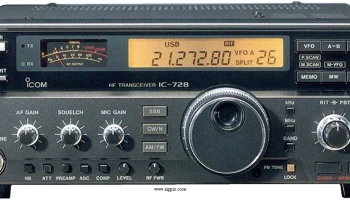

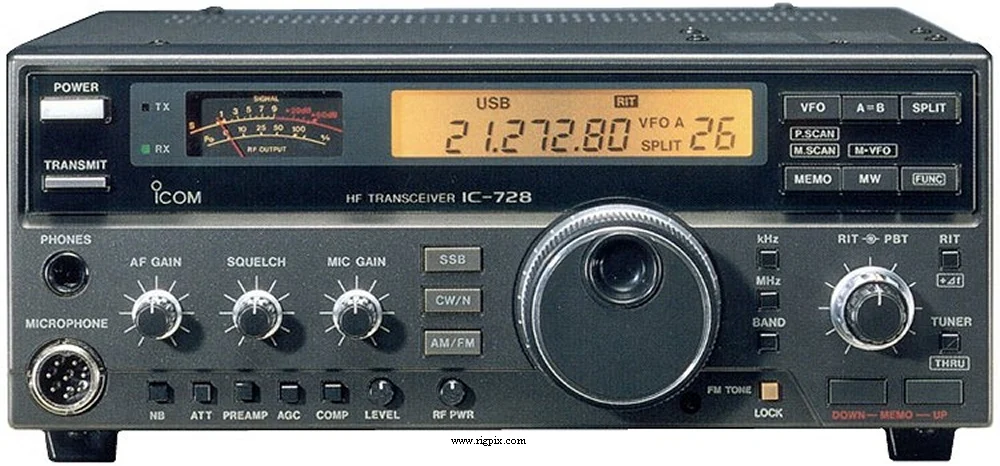

IC-728
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.5-30 МГц |
| Шаг перестройки | 10 / 20 / 50 Гц, 1 кГц, 1 МГц |
| Стабильность частоты | Менее ±350 Гц при 0 до 50°C (32 до 122°F) |
| Режимы работы | TX: SSB / CW (AM / FM с опцией UI-7) RX: AM / SSB / CW (FM с опцией UI-7) |
| Каналы / управление памятью | 22 регулярных канала 2 раздельных канала 2 сканируемых края RAM хранение с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | Нет выделенного, вместо этого используйте разделение VFO A / B |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 1.3–1.6 А; TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 241*94*239 мм (9.5*3.7*9.4") |
| Вес | 4.6 кг (10.14 фунта) |
| Другие особенности | Примечание. ПТБ. Управление компьютером через интерфейс CI-V. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 70.45 МГц 2-е ПЧ: 9.01 МГц 3-е ПЧ: 455 КГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ FM (12 дБ SINAD), с опцией UI-7 28-29.7 МГц: 0.5 мкВ SSB/CW (10 дБ SNR) 1.8-30 МГц: 0.16 мкВ |
| Избирательность | АМ 6 кГц (-6 дБ)20 кГц (-40 дБ) FM 12 кГц (-6 дБ)30 кГц (-50 дБ) SSB 2.1 кГц (-6 дБ)4 кГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность AF / громкоговорителя | 2.6 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Мощность AM: 10-40 Вт (с опцией UI-7) FM: 10-100 Вт (с опцией UI-7) SSB (PEP): 10-100 Вт CW: 10-100 Вт |
|---|---|
| AM | 10-40 Вт |
| FM | 10-100 Вт |
SSB (PEP)
| CW | 10-100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (с опцией UI-7) |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1992-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1992 году: SEK 8900:- |
| AH-2b AH-3 CR-64 CT-16 CT-17 EX-627 FL-100 FL-101 HM-12 HP-2 IC-2KL IC-4KL IC-AT150 IC-AT160 IC-AT500 IC-PS15 IC-PS30 MB-5 MB-23 OPC-025A PS-55 SM-6 SM-8 SM-20 SP-3 SP-7 SP-20 UI-7 UT-30 | Элемент мобильной антенны Автоматический антенный тюнер, 150 Вт Высокостабильный кристалл (±0.5 ppm) Интерфейс для спутников CI-V Преобразователь уровня CI-V Автоматический селектор HF-антенн, 7 антенн Фильтр CW, 500 Гц (IF: 9 МГц) Фильтр CW, 250 Гц (IF: 9 МГц) Стандартный ручной микрофон Коммуникационные наушники 500 Вт линейный усилитель HF 1 кВт линейный усилитель HF Автоматический антенный тюнер, 100 Вт Автоматический антенный тюнер, 100 Вт Автоматический антенный тюнер, 500 Вт Источник питания, 13.8 В постоянного тока, 20 А Источник питания, 13.8 В постоянного тока, 25 А Крепление для установки в автомобиле Рукоятка для переноски Кабель питания постоянного тока Столовый микрофон Столовый микрофон с двумя линиями вывода Столовый микрофон с низким срезом Внешний громкоговоритель. 4 Вт, 8 Ом Внешний громкоговоритель. 5 Вт, 8 Ом Внешний громкоговоритель с фильтрами. 5 Вт, 8 Ом AM/FM блок Программируемый тоновый кодировщик Блок |
