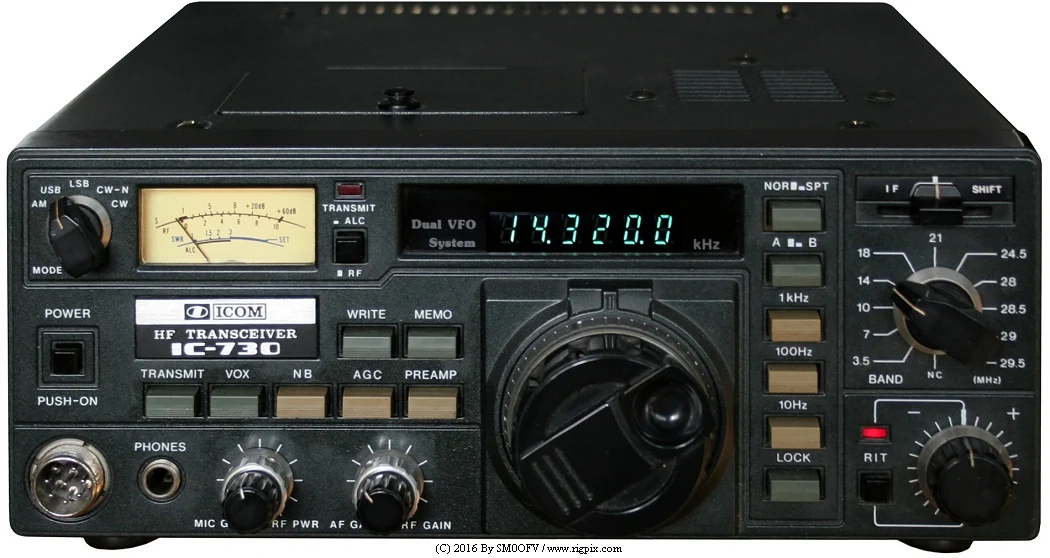

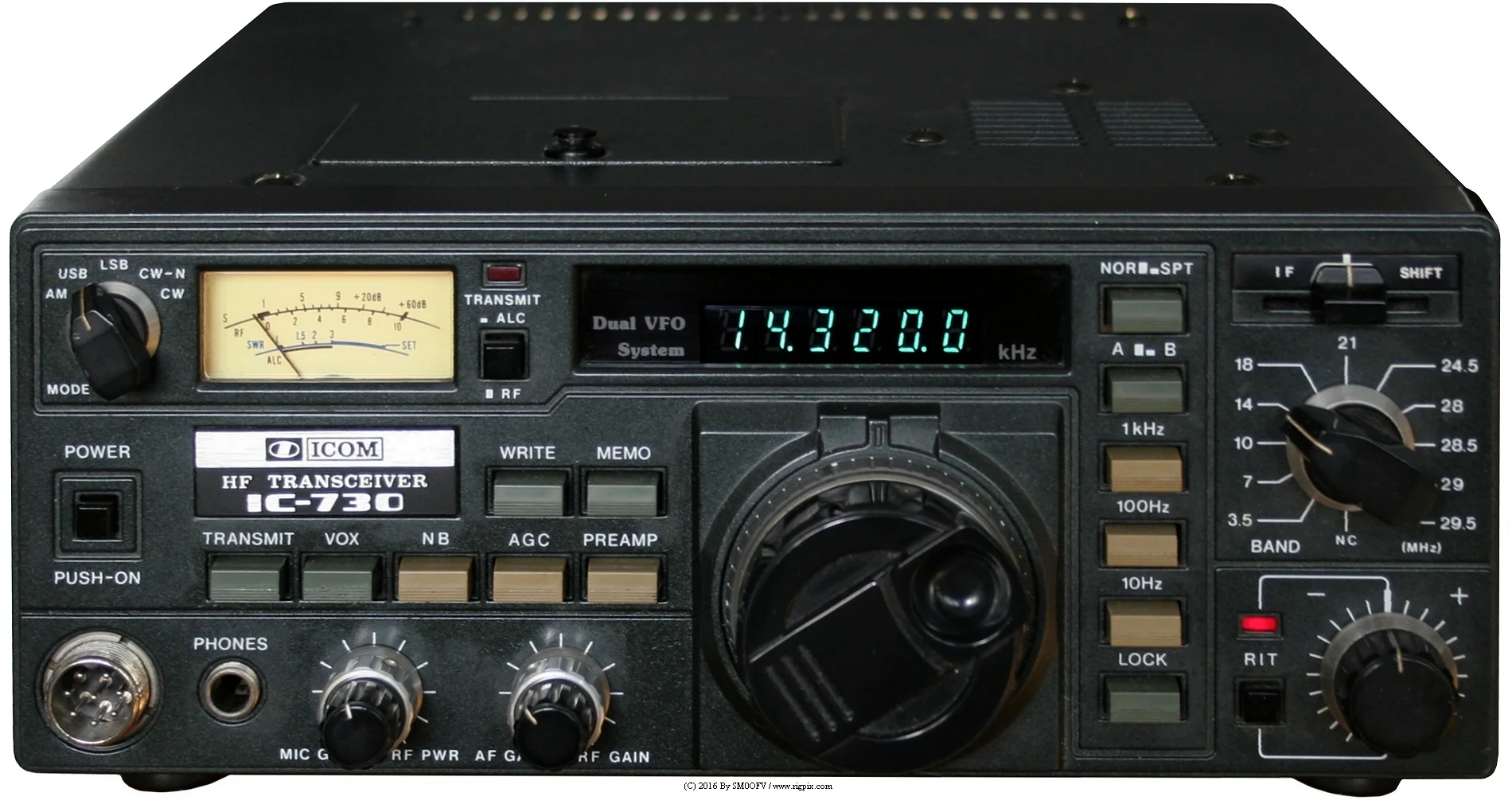

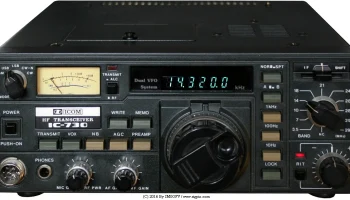

IC-730
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м + WARC 3.5-4.0 МГц 7.0-7.3 МГц 10.0-10.5 МГц (только RX) 14.0-14.35 МГц 18.0-18.5 МГц (только RX) 21.0-21.45 МГц 24.5-25.0 МГц (только RX) 28.0-29.7 МГц |
| Шаг перестройки | 10 / 100 Гц, 1 кГц |
| Стабильность частоты | Менее 100 Гц после часа прогрева при комнатной температуре Менее 1 кГц от -10 до +60 °C (14 до 140 °F) |
| Режим работы | АМ / SSB / CW |
| Каналы / управление памятью | 1 регулярный на сегмент полосы частот RAM хранение, зависит от внешнего источника питания |
| Смещение ретранслятора / сдвиг | Нет |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX:? мА TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 241*94*275 мм (9.49*3.7*10.83") |
| Вес | 6.4 Кг (14.11 фунта) |
| Другие особенности | ПБТ. ВОКС. НБ. СР-метр. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Квадруплексный супергетеродин Первое ПЧ: 39.7315 МГц Второе ПЧ: 9.0115 МГц Третье ПЧ: 455 кГц Четвёртое ПЧ: 9.0115 МГц |
|---|---|
| Чувствительность | АМ: 0.6 мкВ (10 дБ S+N/N)SSB/CW: 0.3 мкВ (10 дБ S+N/N) |
| Избирательность | АМ 6 кГц (-6 дБ)18 кГц (-60 дБ) SSB/CW 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) CW-N (Опционально) 600 Гц (-6 дБ)1.5 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность AF / громкоговорителя | 2 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: 5-25 Вт SSB (PEP): 5-100 Вт CW: 5-100 Вт |
|---|---|
| АМ | 5-25 Вт |
SSB (PEP)
| CW | 5-100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 1.3 КОм / 8-контактный (Металлический винтовой соединитель) |
| Уровень входного сигнала микрофона | 120 мВ (типично) |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AH-1 BC-10A EX-195 EX-202 EX-203 EX-205 FL-30 FL-44 FL-45 HM-10 HP-1 IC-2KL MB-5 PS-15 SM-5 SP-3 | 3.5-28 МГц мобильная антенна Резервное питание от аккумулятора Источник питания переменного тока Маркёрный блок LDA для автоматического переключения диапазонов Фильтр CW аудио, 150 Гц (-6 дБ) Устройство TRV для переключения трансвертера Узкий фильтр SSB 2.3 кГц. ПЧ: 9 МГц Узкий фильтр SSB 2.4 кГц. ПЧ: 455 кГц Узкий фильтр CW 500 Гц. ПЧ: 9 МГц Микрофонный сканер Наушники Линейный усилитель мощностью 500 Вт на твердотельном транзисторном элементе Крепление для мобильного монтажа Электретный конденсаторный настольный микрофон Внешний громкоговоритель |
