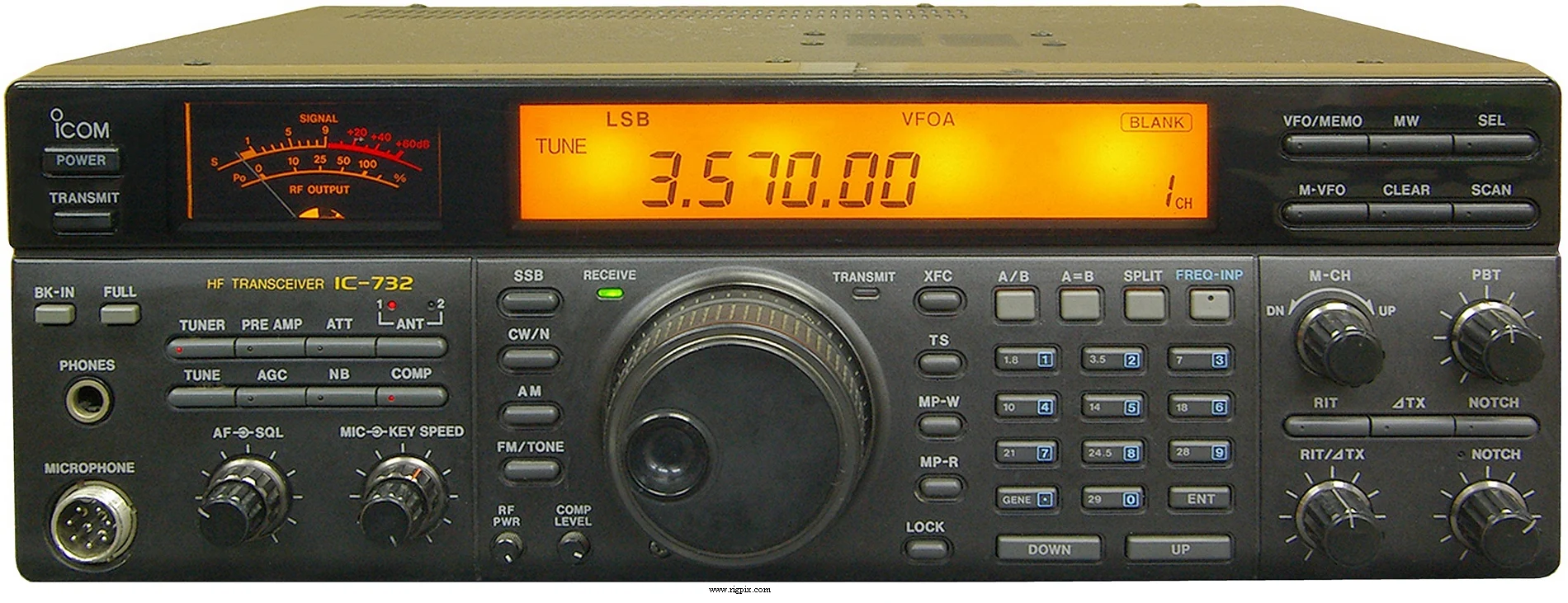

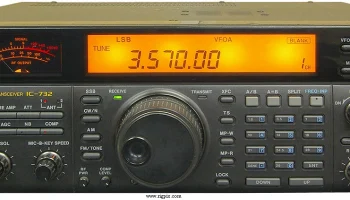

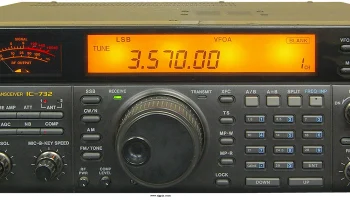

IC-732
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | Японский внутренний рынок TX: 10-160 м + WARC RX: 0.03-30 МГц |
| Настройка шага | 1/10/20/50 Гц, 1/5/9/10 кГц, 1 МГц |
| Стабильность частоты | ±350 Гц при 0 до 50°C (32 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 89 регулярных 10 разделённых 2 сканирования краёв ОЗУ хранения с резервированием литиевой батареи (CR-2032) |
| Смещение ретранслятора / сдвиг | Нет выделенного. Используйте разделённые запоминания |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 1.3–2.1 А; АТХ: Макс. 20 А |

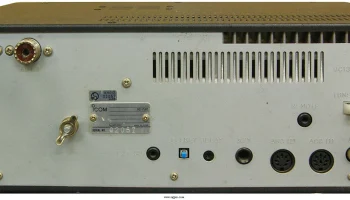

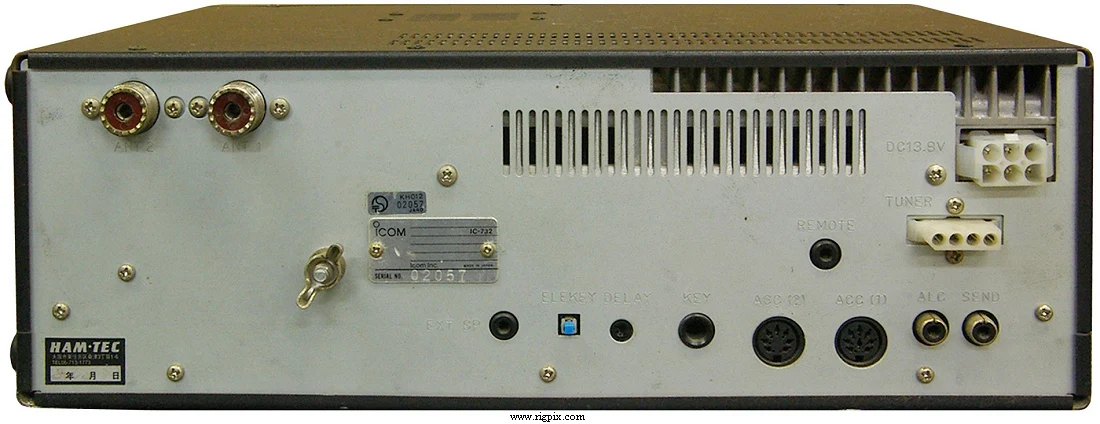

| Импеданс антенны / разъём | 50 Ом (16.7-150 Ом с использованием ATU) / Два разъёма SO-239 |
| Габариты (Ш*В*Г) | 330*111*285 мм (12.99*4.37*11.22") |
| Вес | 8 кг (17.64 фунта) |
| Другие особенности | Примечание. PBT. VOX. Электронный ключер с полной функцией QSK. CI-V. Авто-ATU. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-го промежуточного: 69.01 МГц 2-го промежуточного: 9.01 МГц 3-го промежуточного: 455 КГц |
|---|---|
| Чувствительность | АМ (10 дБ S/N) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ SSB/CW (10 дБ S/N) 1.8-30 МГц: 0.16 мкВ |
| Избирательность | АМ 6 кГц (-6 дБ)20 кГц (-40 дБ) FM 12 кГц (-6 дБ)30 кГц (-50 дБ) SSB/CW 2.1 кГц (-6 дБ)4 кГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность AF / громкоговорителя | 2.6 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Мощность AM:10-40 Вт FM:10-100 Вт SSB (PEP):10-100 Вт CW:10-100 Вт |
|---|---|
| АМ | 10-40 Вт |
| FM | 10-100 Вт |
SSB (PEP)
| CW | 10-100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1992-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AH-2b AH-3 CR-282 CT-16 CT-17 EX-627 FL-52A FL-53A FL-100 FL-101 HM-36 IC-PS15 IC-4KL MB-49 OPC-025A SM-8 SM-20 SP-21 UT-30 | Элемент мобильной HF-антенны Автоматический антенный тюнер Высокостабильный кварцевый блок (±0.5 ppm) Интерфейсный блок для спутников CI-V уровень конвертера Автоматический селектор HF-антенны Узкий фильтр CW. 500 Гц (IF: 455 КГц) Узкий фильтр CW. 250 Гц (IF: 455 КГц) Узкий фильтр CW. 500 Гц (IF: 9 МГц) Узкий фильтр CW. 250 Гц (IF: 9 МГц) Стандартный ручной микрофон Источник питания переменного тока. 13.8 В постоянного тока, 20 А Линейный усилитель HF Мобильное монтажное приспособление Кабель питания DC Микрофон для стола с двумя линиями выхода Микрофон для стола Внешний громкоговоритель Программируемый тоновый кодировщик Блок |
