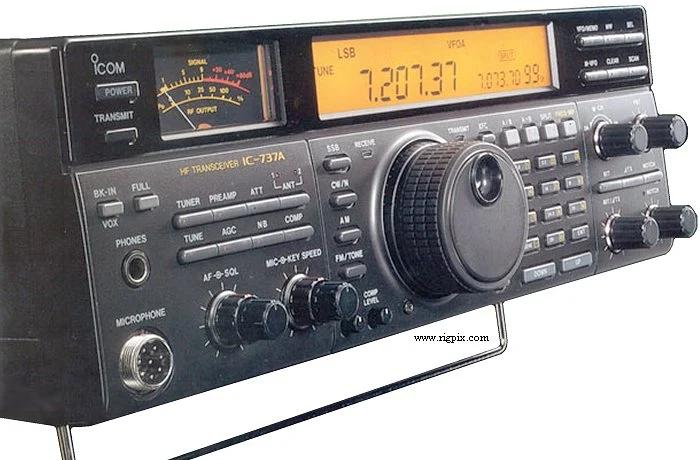

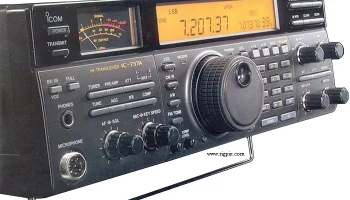

IC-737A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.5-30 МГц |
| Шаг перестройки | 10 / 20 / 50 Гц, 1 / 9 / 10 кГц, 1 МГц |
| Стабильность частоты | Менее ±30 Гц при 25°C (77°F), после 1 часа прогрева |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 89 регулярных 10 разделённых 2 сканируемых краевых ячейки памяти RAM хранения с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | Нет выделенного. Используйте разделённые ячейки памяти |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 1.6 до 2.1 А TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом (с антенным тюнером 16.7-150 Ом) / Два разъёма SO-239 |
| Габариты (Ш*В*Г) | 330*111*285 мм (13*4.37*11.22") |
| Вес | 8.1 Кг (17.9 фунта) |
| Другие особенности | Примечание. PBT. Аттенюатор. Автоматический антенный тюнер. Электронный ключ. Управление через интерфейс CI-V. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 69.01 МГц 2-е ПЧ: 9.01 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ SSB/CW (10 дБ SNR) 1.8-30 МГц: 0.16 мкВ |
| Избирательность | АМ 6 кГц (-6 дБ)20 кГц (-40 дБ) FM 12 кГц (-6 дБ)30 кГц (-50 дБ) SSB/CW 2.1 кГц (-6 дБ)4 кГц (-60 дБ) |
| Отражение изображения | 70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.6 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: 4-40 Вт FM: 10-100 Вт SSB (PEP): 10-100 Вт CW: 10-100 Вт |
|---|---|
| АМ | 4-40 Вт |
| FM | 10-100 Вт |
SSB (PEP)
| CW | 10-100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±? кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1993-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AH-2b AH-3 AT-150 AT-500 CR-282 CT-16 CT-17 EX-627 FL-52A FL-53A FL-100 FL-101 HM-36 IC-2KL IC-4KL MB-49 OPC-025A PS-15 PS-30 PS-55 SM-6 SM-8 SM-20 SP-3 SP-7 SP-20 SP-21 UT-30 | Элемент мобильной HF-антенны Автоматический антенный тюнер Автоматический антенный тюнер Высокостабильный кварцевый резонатор (±0.5 ppm) Интерфейс для спутников Устройство интерфейса CI-V Переключатель автоматического выбора антенны Фильтр узкополосный CW/RTTY (IF: 455 кГц) Узкополосный фильтр CW сверхузкий (IF: 455 кГц) Фильтр узкополосный CW/RTTY (IF: 9 МГц) Узкополосный фильтр CW сверхузкий (IF: 9 МГц) Стандартный ручной микрофон Линейный усилитель HF. Линейный усилитель HF мощностью 500 Вт Линейный усилитель HF мощностью 1 кВт Кронштейн для мобильного монтажа Кабель электропитания постоянного тока Источник электропитания переменного тока. 13.8 В постоянного тока, 20 А Источник электропитания переменного тока. 13.8 В постоянного тока, 25 А Источник электропитания переменного тока. 13.8 В постоянного тока, 20 А Микрофонный настольный микрофон Микрофонный настольный микрофон с двумя линиями выхода Внешний громкоговоритель. 4 Вт, 8 Ом Внешний громкоговоритель. 5 Вт, 8 Ом Внешний громкоговоритель с фильтрами. 5 Вт, 8 Ом Внешний громкоговоритель. 5 Вт, 8 Ом Программирующий тоновый кодировщик Устройства |
