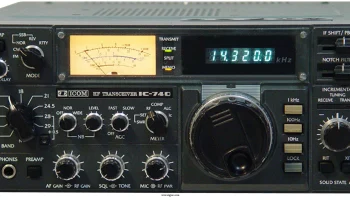

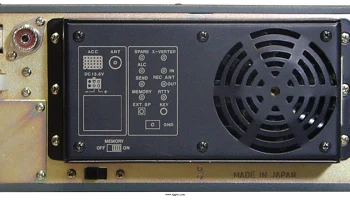

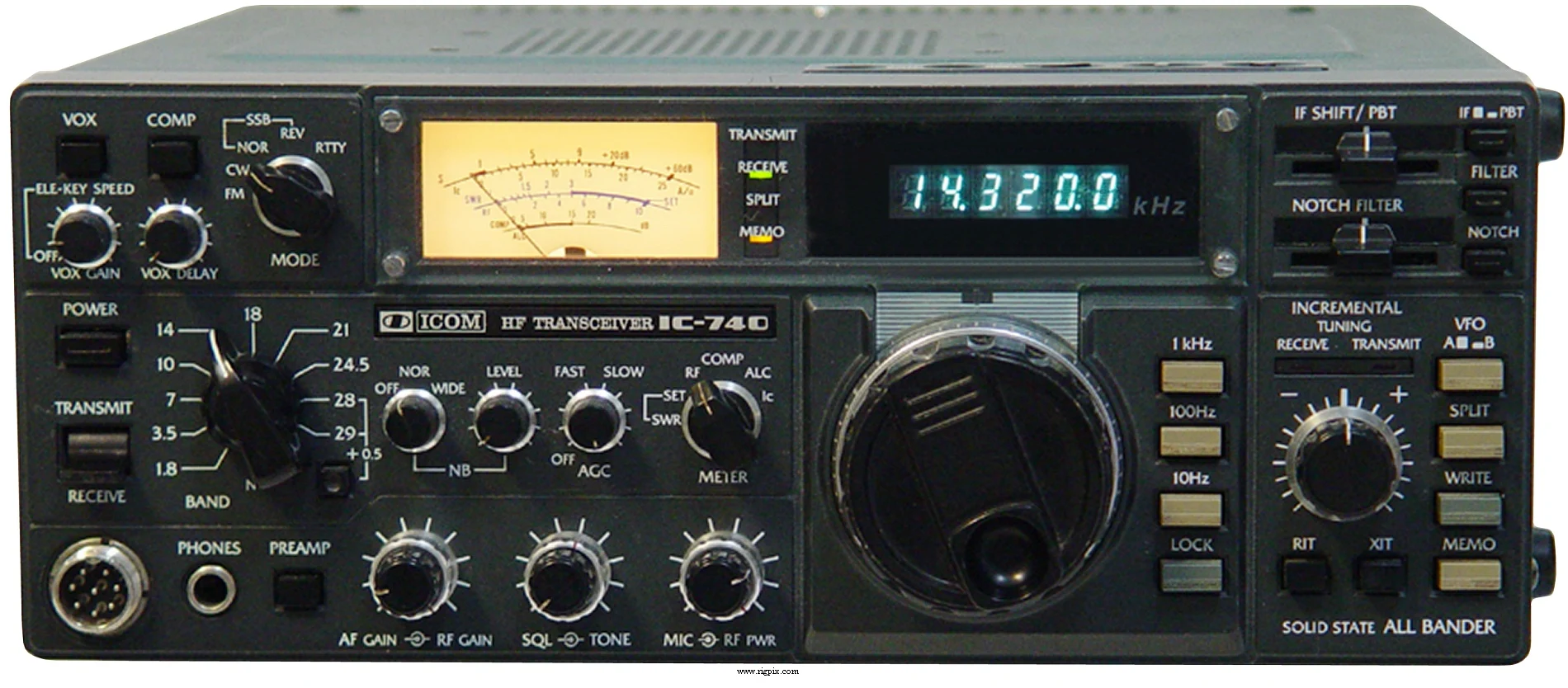

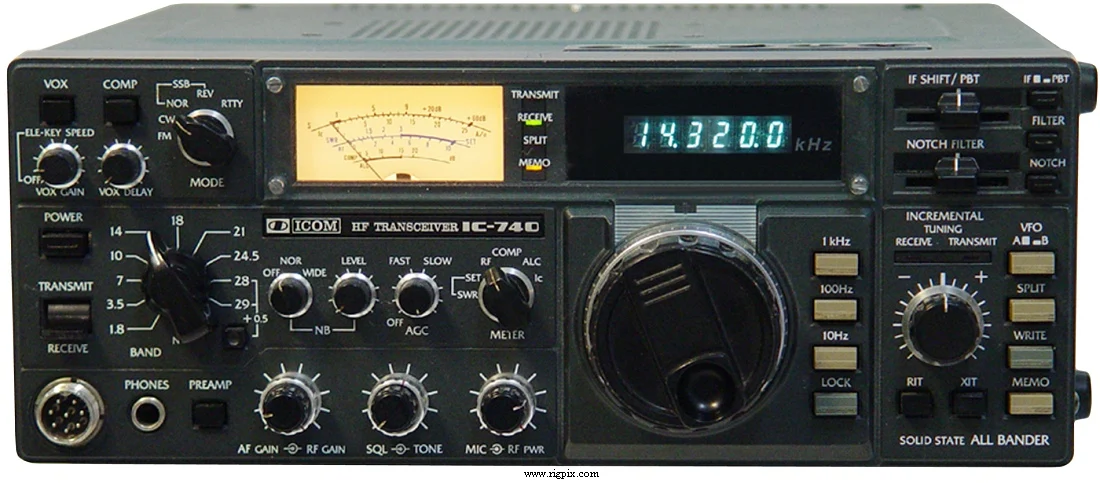

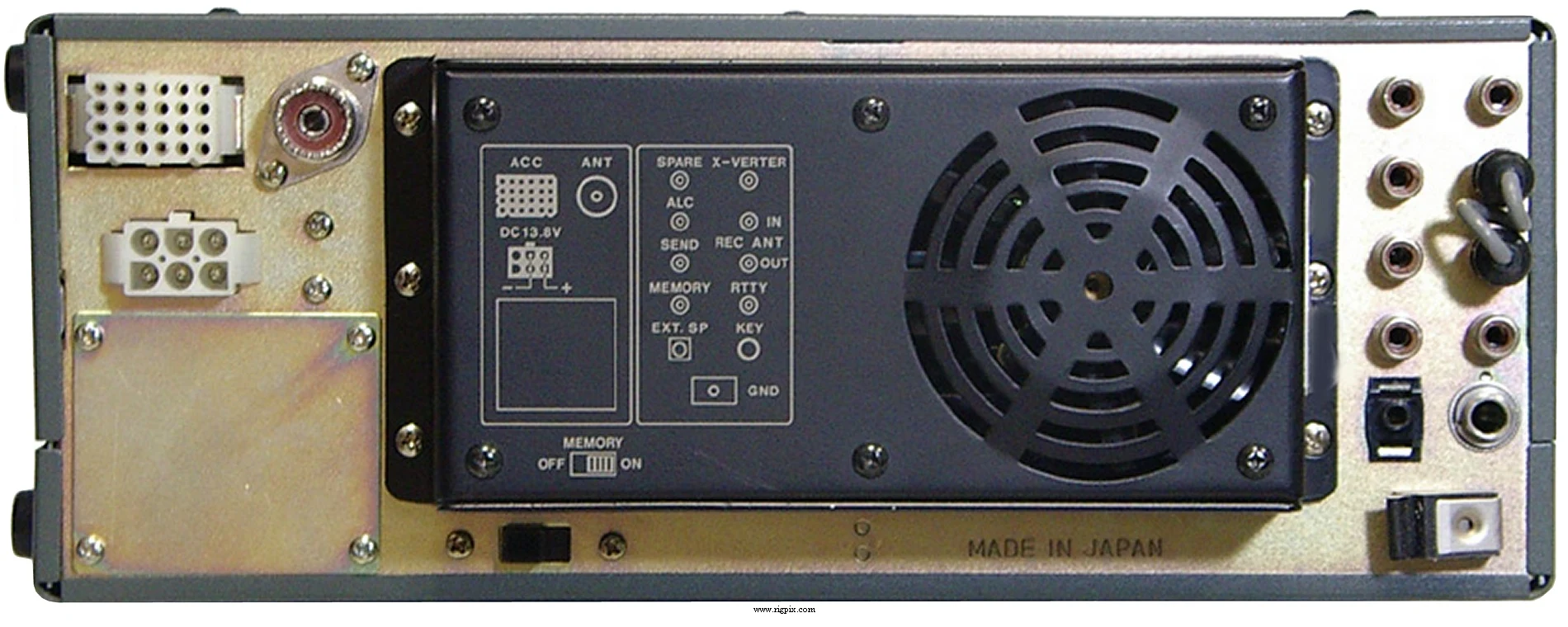

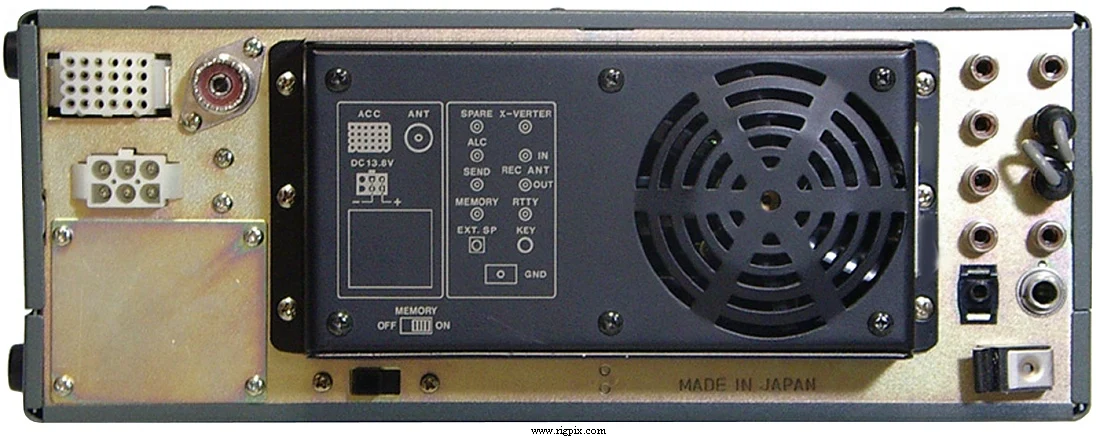

IC-740
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + 30 м RX: 10-160 м + WARC |
| Настройка | 10 / 100 Гц, 1 кГц |
| Стабильность частоты | Менее 1 кГц при температуре от -10 до +60°C (14 до 140°F) |
| Режимы работы | SSB / CW / RTTY (FM опция) |
| Каналы / управление памятью | 12 регулярных ячеек памяти RAM. Внешнее резервное питание 9-12 В постоянного тока через отдельный терминал |
| Повторитель смещения / сдвиг | Нет выделенного. Используйте разделение VFO A / B |
| Источник питания | 13.8 В постоянного тока ±15% (опция Mains) |
| Ток потребления / мощность | RX:? мА TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 286*111*374 мм (11.26*4.37*14.72") |
| Вес | 8 кг (17.64 фунта) |
| Другие особенности | PBT. VOX. NB. Терминал передатчика. Измеритель коэффициента стоячей волны (SWR) |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 39.7315 МГц 2-е ПЧ: 9.0115 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | SSB/CW/RTTY: 0.3 мкВ (10 дБ SNR/N) FM: 0.3 мкВ (20 дБ подавление шума), с опцией EX-243 |
| Избирательность | SSB/RTTY 2.4 кГц (-6 дБ) 4.5 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.6 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Мощность FM: 10 Вт (с опцией EX-242) SSB (ППЭ): ~100 Вт CW/RTTY: ~100 Вт |
|---|---|
| FM | 10 Вт |
CW/RTTY
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM | ±? кГц (с опцией EX-242) |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 1.3 МОм / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | ~120 мВ (типичный) |
ПРОЧЕЕ
| Произведено | Япония, 1982-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена сентября 1982 года в Швеции: SEK 8200:- |
| BC-10A EX-241 EX-242 EX-243 FL-44 FL-45 FL-52 FL-53 FL-54 IC-2KL IC-AT100 IC-AT500 IC-HM7 IC-HM10 IC-HP1 IC-MB12 IC-PS15 IC-PS740 IC-SM5 IC-SP3 | Резервное питание AC Memory Блок маркера FM Unit Электронный ключер Unit 2.4 кГц (-6 дБ) Фильтр SSB. ПЧ: 455 кГц 500 Гц (-6 дБ) Фильтр CW/RTTY. ПЧ: 9.0115 МГц 500 Гц (-6 дБ) Фильтр CW/RTTY. ПЧ: 455 кГц 250 Гц (-6 дБ) Фильтр CW. ПЧ: 455 кГц 270 Гц (-6 дБ) Фильтр CW. ПЧ: 9.0115 МГц Линейный усилитель. 500 Вт Автоматический антенный тюнер. 100 Вт Автоматический антенный тюнер. 500 Вт Стандартный ручной микрофон Микрофон для сканирования Головные телефоны Кронштейн крепления радиостанции в автомобиле Внешний блок питания переменного тока Внутренний блок питания Электретный настольный микрофон Внешний громкоговоритель |
