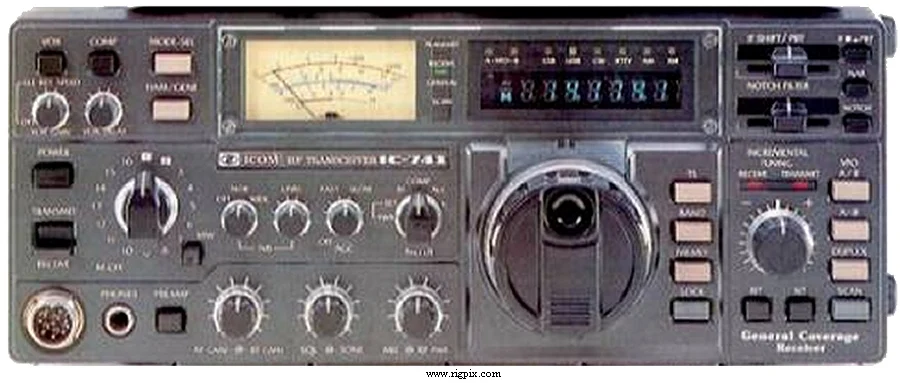

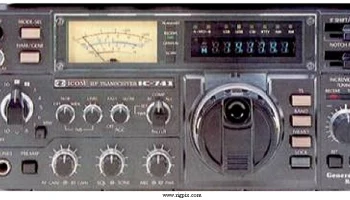

IC-741
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | Японский внутренний рынок TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 10 / 50 Гц, 1 кГц |
| Стабильность частоты | Менее 1 кГц @ -10 до +60°C (14 до 140°F) |
| Режимы работы | TX: SSB / CW / RTTY (FM опция) RX: AM / SSB / CW / RTTY (FM опция) |
| Каналы / управление памятью | 16 регулярных (Настраиваемых) RAM-хранилищ с литиевой резервной батареей |
| Смещение ретранслятора / сдвиг | Нет выделенного, вместо этого используйте разделение VFO A / B («Дуплекс») |
| Источник питания | 13.8 В постоянного тока ±15% (опция от сети) |
| Ток потребления / мощность | RX: 1.5 А (Скважированный)TX: Макс 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 280*111*355 мм (11*4.37*14") |
| Вес | 8 кг (17.64 фунта), без опций |
| Другие особенности | ПБТ. Заметано, что VOX имеется. Терминал передатчика-трансвертера. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 70.4515 МГц 2-е ПЧ: 9.0115 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.1-1.6 МГц: 20 мкВ 1.6-30 МГц: 1 мкВ FM (12 дБ SINAD, при наличии опции EX-242) 1.6-30 МГц: 0.3 мкВ SSB/CW/RTTY (10 дБ SNR) 0.1-1.6 МГц: 3.2 мкВ 1.6-30 МГц: 0.15 мкВ |
| Избирательность | АМ 4 кГц (-6 дБ)15 кГц (-60 дБ) АМ (включён переключатель фильтра) 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) FM (с опцией EX-242) 15 кГц (-6 дБ)30 кГц (-50 дБ) SSB/CW/RTTY 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность AF / громкоговорителя | 2.8 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | FM: ~10-100 Вт (с опцией EX-242) SSB (PEP): ~10-100 Вт CW: ~10-100 Вт |
|---|---|
| FM | ~10-100 Вт |
SSB (PEP)
| CW | ~10-100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±? КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (металлический замок разъёма) |
| Уровень входного сигнала микрофона | ~12 мВ (типичный) |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Резервное питание BIOS-RAM от батареи. Специальная процедура замены батареи, иначе радио умрёт! |
| AT-100 AT-500 EX-241 EX-242 EX-243 EX-314 FL-44A FL-45 FL-52A FL-53A FL-54 HM-12 HP-1 IC-2KL PS-15 PS-30 PS-35 SM-6 SP-3 | Автоматический антенный тюнер, 100 Вт Автоматический антенный тюнер, 500 Вт Индикаторный блок. 25 или 100 кГц FM-блок Электронный ключер Блок памяти RAM Стандартный ручной микрофон Наушники Линейный усилитель мощностью 500 Вт Источник питания Источник питания. 13.8 В постоянного тока, 25 А Внутренний источник питания Микрофонный настольный электретный громкоговоритель Внешний громкоговоритель |
