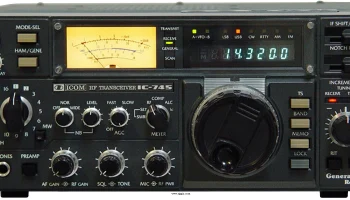

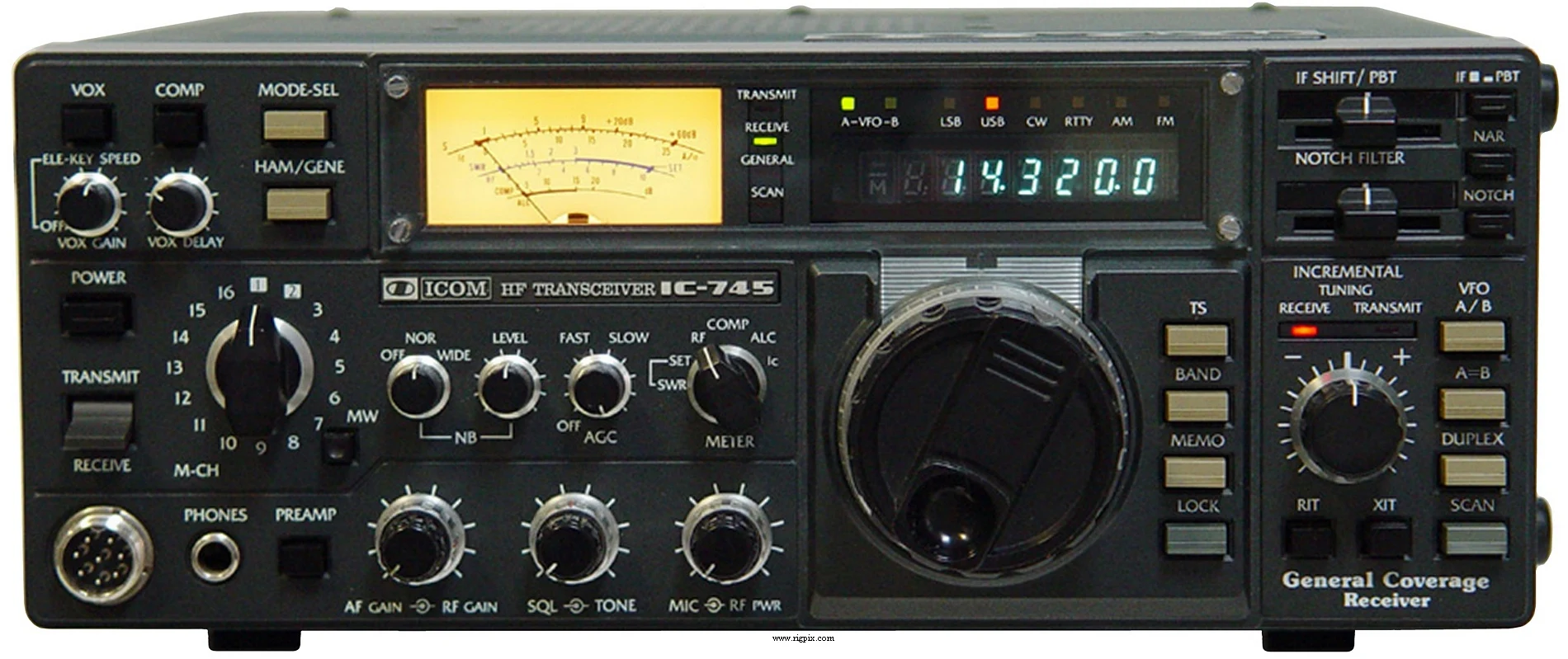

IC-745
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 10 / 50 Гц, 1 кГц |
| Стабильность частоты | Менее 1 кГц при температуре от -10 до +60°C (14 до 140°F) |
| Режимы работы | TX: SSB / CW / RTTY (FM опция) RX: AM / SSB / CW / RTTY (FM опция) |
| Каналы / управление памятью | 16 регулярных (Настраиваемых) RAM памяти со встроенным резервированием литиевой батареей |
| Смещение / сдвиг репитера / смещение | Нет выделенного, вместо этого используется разделение VFO A / B («Дуплекс») |
| Источник питания | 13.8 В постоянного тока ±15% (опция «От сети») |
| Ток потребления / мощность | RX: 1.5 А (С подавленным шумом) TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 280*111*355 мм (11*4.37*14") |
| Вес | 8 кг (17.64 фунта), без дополнительных опций |
| Другие особенности | PBT. Заметим, что функция VOX имеется. Терминал для трансвертера. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 70.4515 МГц 2-е ПЧ: 9.0115 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.1-1.6 МГц: 20 мкВ 1.6-30 МГц: 1 мкВ FM (12 дБ SINAD, с опцией EX-242) 1.6-30 МГц: 0.3 мкВ SSB/CW/RTTY (10 дБ SNR) 0.1-1.6 МГц: 3.2 мкВ 1.6-30 МГц: 0.15 мкВ |
| Избирательность | АМ 4 кГц (-6 дБ)15 кГц (-60 дБ) АМ (включён переключатель фильтра) 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) FM (с опцией EX-242) 15 кГц (-6 дБ)30 кГц (-50 дБ) SSB/CW/RTTY 2.2 кГц (регулируемый до 800 Гц) (-6 дБ)4.2 кГц (-60 дБ) |
| Отражение изображения сигнала | — |
| Выходная мощность звукового канала / громкоговорителя | 2.8 Вт при ?% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 12-160 м10 м FM:~10-100 Вт ~10-50 Вт (с опцией EX-242) SSB (PEP):~10-100 Вт ~10-50 Вт CW:~10-100 Вт ~10-50 Вт |
|---|---|
| FM | ~10-100 Вт |
SSB (PEP)
| CW | ~10-100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальная девиация FM (установлено заводом-изготовителем) | ±? кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | ~12 мВ (типичный) |
ПРОЧЕЕ
| Произведено | Япония, 1983-1986 гг. (прекращено производство) |
|---|---|
| Дополнительная информация | Резервирование BIOS-RAM с помощью батареи. Специальная процедура замены батареи, иначе радио перестанет работать! Новая цена октября 1983 года в Швеции: SEK 8950:- Новая цена 1984 года в Швеции: SEK 8950:- |
| AT-100 AT-500 EX-241 EX-242 EX-243 EX-314 FL-44A FL-45 FL-52A FL-53A FL-54 HM-12 HP-1 IC-2KL MB-12 PS-15 PS-30 PS-35 SM-6 SP-3 | Автоматический антенный тюнер мощностью 100 Вт Автоматический антенный тюнер мощностью 500 Вт Индикаторный блок. 25 или 100 кГц FM-блок Электронный ключер Блок памяти RAM СБОРКА ФИЛЬТР SSB 2.4 кГц (-6 дБ). ПЧ: 455 кГц ФИЛЬТР CW 500 Гц (-6 дБ). ПЧ: 9.0115 МГц ФИЛЬТР CW 500 Гц (-6 дБ). ПЧ: 455 кГц ФИЛЬТР CW 250 Гц (-6 дБ). ПЧ: 455 кГц ФИЛЬТР CW 270 Гц (-6 дБ). ПЧ: 9.0115 МГц Стандартный ручной микрофон Наушники Линейный усилитель мощности 500 Вт Крепление для установки в автомобиле Питание питания Питание. 13.8 В постоянного тока, 25 А Внутренний источник питания Микрофонный держатель для стола Электретный микрофон Внешний громкоговоритель |
