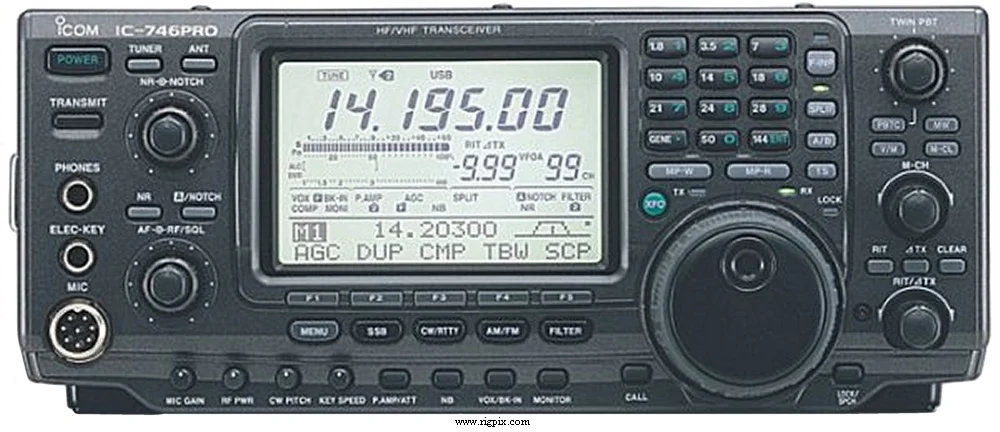

IC.746 Pro
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX США: 10-160 м + WARC / 50-54 / 144-148 МГц RX: 0.03-60 / 108-174 МГц |
| Шаг перестройки | До 1 Гц |
| Стабильность частоты | ±5 ppm @ 0 до 50°C (20 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY |
| Каналы / управление памятью | 99 регулярных с 9 символами альфа-меток 2 сканирующих края 1 вызов Неразрушаемое EEPROM хранение |
| Смещение ретранслятора / сдвиг | ±0 до 9.999 МГц в шагах по 1 КГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 2.2 до 3 А TX: Макс. 23 А |
| Импеданс антенны / разъём | 50 Ом / Три разъёма SO-239 |
| Габариты (Ш*В*Г) | 287*120*316 мм (11.3*4.72*12.44") |
| Вес | 9 кг (19.84 фунта) |
| Другие особенности | CTCSS/PL. Автоматический антенный тюнер: 17-150 Ом (HF), 20-125 Ом (6 м). Электронный ключ. VOX. Простой спектрограф. CI-V компьютерное управление. 32-разрядный DSP. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 64.455 МГц 2-я ПЧ: 455 кГц 3-я ПЧ: 36 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ (Предусилитель 1 включён) 6 м: 1 мкВ (Предусилитель 2 включён) 2 м: 1 мкВ (Предусилитель включён) FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ (Предусилитель 1 включён) 6 м: 0.25 мкВ (Предусилитель 2 включён) 2 м: 0.18 мкВ (Предусилитель включён) SSB/CW/RTTY (10 дБ SNR) 1.8-30 МГц: 0.16 мкВ (Предусилитель 1 включён) 6 м: 0.13 мкВ (Предусилитель 2 включён) 2 м: 0.11 мкВ (Предусилитель включён) |
| Избирательность | АМ (полоса пропускания: 6 кГц) 6 кГц (-6 дБ) 15 кГц (-60 дБ) FM (полоса пропускания: 15 кГц) 12 кГц (-6 дБ) 20 кГц (-60 дБ) SSB (полоса пропускания: 2.4 кГц) 2.4 кГц (-6 дБ) 3.6 кГц (-60 дБ) CW (полоса пропускания: 500 Гц) 500 Гц (-6 дБ) 700 Гц (-60 дБ) RTTY (полоса пропускания: 350 Гц) 360 Гц (-6 дБ) 650 Гц (-60 дБ) |
| Отражение изображения | HF / 6 м: 70 дБ 2 м: 60 дБ |
| Выходная мощность AF / громкоговорителя | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: 5-40 Вт FM: 5-100 Вт SSB (PEP): 5-100 Вт CW: 5-100 Вт |
|---|---|
| АМ | 5-40 Вт |
| FM | 5-100 Вт |
SSB (PEP)
| CW | 5-100 Вт |
|---|---|
| Система модуляции | АМ: Низковольтная модуляция FM: Фазовая модуляция SSB: Модуляция PSN |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Максимум ±5 кГц |
| Спуровые излучения | HF: Лучше чем -50 дБHVHF: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2001-2009 гг. (Перестал выпускаться) |
|---|---|
| Дополнительная информация | Также ознакомьтесь с европейской версией IC-7400 |
| AH-2b AH-4 CR-338 CT-17 HM-36 IC-PW1 OPC-025D PS-125 SM-8 SM-20 SP-20 SP-21 UT-102 | Элемент антенны для мобильной эксплуатации, диапазон 3.5-28 МГц с внешним автоматическим антенным тюнером AH-4 Высокостабильный кварцевый блок HF (±0.5 ppm) CI-V уровень конвертера Стандартный ручной микрофон Линейный усилитель HF 6 м, 1 кВт постоянного тока Кабель питания 13.8 В постоянного тока, 25 А Микрофонный настольный микрофон с двумя линиями выхода и кнопками вверх/вниз Настольный микрофон однонаправленный электрет Внешний громкоговоритель с фильтрами Внешний громкоговоритель, 8 Ом, 5 Вт Синтезатор голоса |
