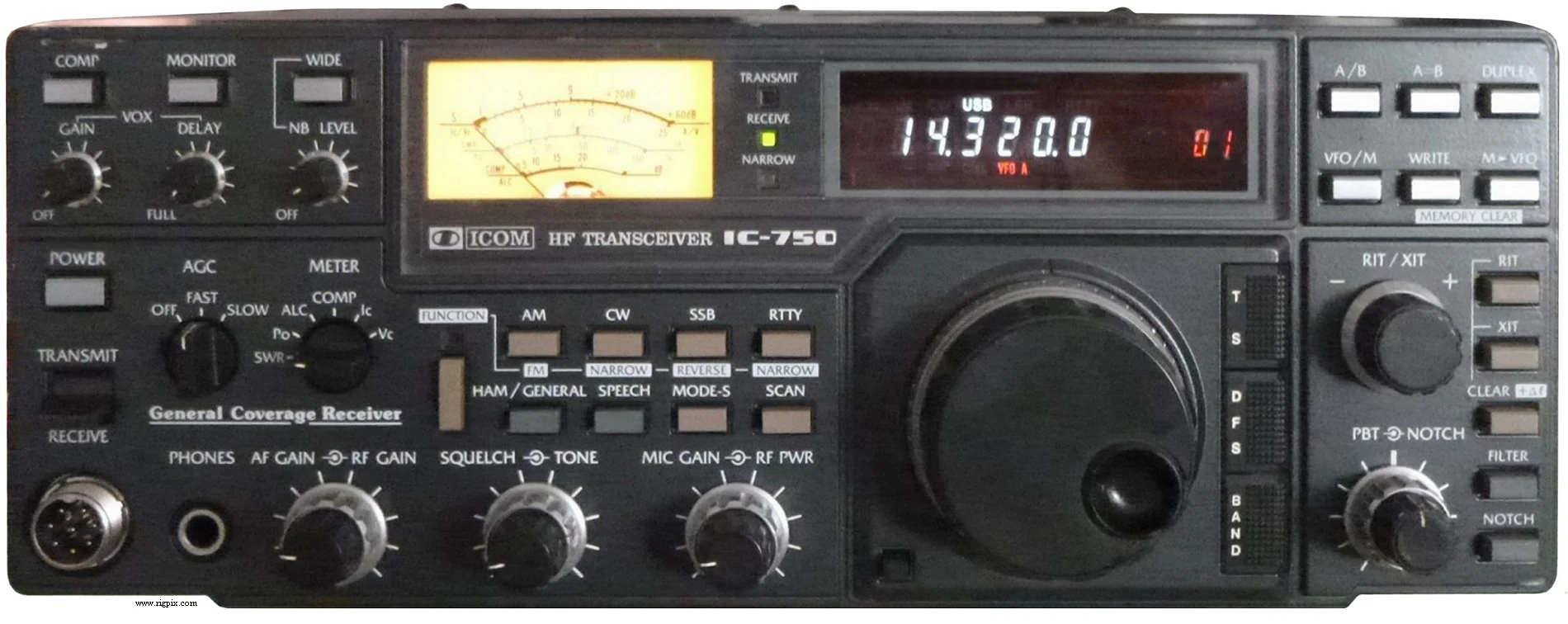

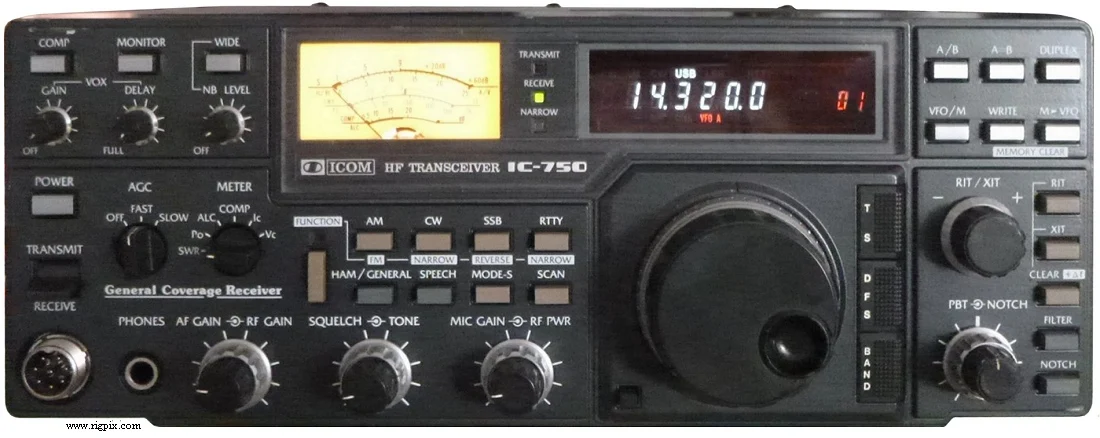

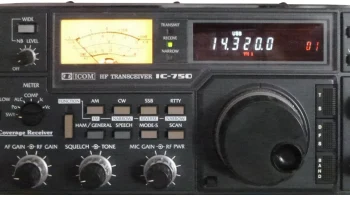

IC-750
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | Японский внутренний рынок TX: 10-160 м + 30 м RX: 0.1-30 МГц |
| Шаг перестройки | 10 Гц, 1 кГц |
| Стабильность частоты | Менее ±500 Гц @ 0 до 50°C (32 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY |
| Каналы / управление памятью | 32 регулярных канала с литиевой батареей резервного копирования |
| Смещение ретранслятора / сдвиг | Нет выделенного, используйте разделение VFO A/B («Дуплекс») |
| Источник питания | 13.8 В постоянного тока ±15% (опция от сети) |
| Ток потребления / мощность | RX: 1.5 А (с подавителем шума)TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 306*115*355 мм (12.05*4.53*13.98") |
| Вес | 8.5 Кг (18.74 фунта) |
| Другие особенности | ПБТ. НБ. ВОКС. Измеритель коэффициента стоячей волны. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин (FM) 1-й ПЧ: 70.45 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц Четверной супергетеродин (SSB/CW/RTTY) 1-й ПЧ: 70.45 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 350 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S/N) 0.1-0.5 МГц: uv 0.5-1.6 МГц: 13 uV 1.6-30 МГц: 2 uV FM (12 дБ SINAD) 1.6-30 МГц: 0.5 uV SSB/CW/RTTY (10 дБ S/N) 0.1-0.5 МГц: uV 0.5-1.6 МГц: uV 1.6-30 МГц: 0.16 uV |
| Избирательность | АМ 2.4 кГц (-6 дБ)4.5 кГц (-60 дБ) FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW/RTTY 2.3 кГц (-6 дБ)4 кГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность ЗЧ / громкоговоритель | 3 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 12-160 м10 м АМ:10-40 Вт10-40 Вт FM:10-100 Вт10-50 Вт SSB (PEP):10-100 Вт10-50 Вт CW/RTTY:10-100 Вт10-50 Вт |
|---|---|
| АМ | 10-40 Вт |
| FM | 10-100 Вт |
CW/RTTY
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Также см. общую версию для рынка IC-751 |
| AT-100 AT-500 CR-64 FL-34 FL-33 FL-52A FL-53A FL-63 FL-70 HM-12 IC-EX310 IC-EX314 IC-HP1 IC-PS35 IC-SP3 SM-6 | Автоматический антенный тюнер Автоматический антенный тюнер Высокостабильный кварцевый резонатор (±0.5 ppm) 500 Гц узкополосный фильтр CW (IF: 9 МГц) 6 кГц полосовой фильтр AM (IF: 9 МГц) 500 Гц узкополосный фильтр CW (IF: 455 кГц) 250 Гц узкополосный фильтр CW (IF: 455 кГц) 250 Гц узкополосный фильтр CW (IF: 9 МГц) 2.8 кГц широкополосный фильтр SSB (IF: 9 МГц) Стандартный ручной микрофон Синтезатор речи Замена платы памяти наушники Внутренний источник питания. 13.8 В постоянного тока, 25 А Внешний громкоговоритель Настольный микрофон |
