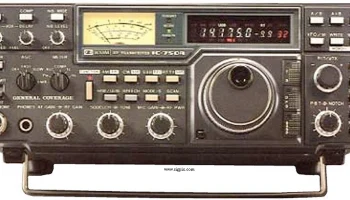

IC-750A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | Японский внутренний рынок TX: 10-160 м + 30 м RX: 0.1-30 МГц |
| Шаг перестройки | 10 /100 Гц, 1 кГц |
| Стабильность частоты | Менее ±350 Гц @ 0 до 50°C (32 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY |
| Каналы / управление памятью | 32 регулярных канала с литиевой батареей резервного копирования |
| Репитер смещение / сдвиг | Нет выделенного, используйте разделение VFO A/B |
| Источник питания | 13.8 В постоянного тока ±15% (опция от сети) |
| Ток потребления / мощность | RX: 1.5 А (с подавителем шума)TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 306*115*355 мм (12.05*4.53*13.98") |
| Вес | 8.5 Кг (18.74 фунта) |
| Другие особенности | ПБТ. НВ. Счётчик СВЧ. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин (FM) 1-й ПЧ: 70.45 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц Четверной супергетеродин (АМ/ССБ/ЦВ/РТТ) 1-й ПЧ: 70.45 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 350 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S/N) 0.1-0.5 МГц: 3 мкВ 0.5-1.6 МГц: 6 мкВ 1.6-30 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.3 мкВ SSB/CW/RTTY (10 дБ S/N) 0.1-0.5 МГц: 0.5 мкВ 0.5-1.6 МГц: 1 мкВ 1.6-30 МГц: 0.15 мкВ |
| Избирательность | АМ 6 кГц (-6 дБ)18 кГц (-50 дБ) FM 15 кГц (-6 дБ)30 кГц (-50 дБ) SSB/CW/RTTY 2.3 кГц (-6 дБ)4 кГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность ЗЧ / громкоговоритель | 2.6 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 12-160 м10 м АМ:10-40 Вт10-40 Вт FM:10-100 Вт10-50 Вт ССБ (ППЭ):10-100 Вт10-50 Вт ЦВ/РТТ:10-100 Вт10-50 Вт |
|---|---|
| АМ | 10-40 Вт |
| FM | 10-100 Вт |
ЦВ/РТТ
| Модуляционная система | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень сигнала на входе микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | См. также общую версию для рынка IC-751A |
| АТ-500 КР-64 ФЛ-32А ФЛ-33 ФЛ-52А ФЛ-53А ФЛ-63А ФЛ-70 ФЛ-80 HM-36 IC-EX309 IC-EX310 IC-EX314 IC-HP1 IC-PS35 IC-SP3 RC-10 SM-8 SM-10 UT-30 | Автоматический антенный тюнер Единица стабильных кварцевых резонаторов (±0.5 ppm) 500 Гц узкий фильтр CW (ПЧ: 9 МГц) 6 кГц узкий фильтр АМ (ПЧ: 9 МГц) 500 Гц узкий фильтр CW (ПЧ: 455 кГц) 250 Гц узкий фильтр CW (ПЧ: 455 кГц) 250 Гц узкий фильтр CW (ПЧ: 9 МГц) 2.8 кГц широкий фильтр SSB (ПЧ: 9 МГц) 2.4 кГц узкий фильтр SSB (ПЧ: 9 МГц) Стандартный ручной микрофон Интерфейсный блок Голосовой синтезатор Блок замены памяти Головные телефоны Внутренний источник питания. 13.8 В постоянного тока, 25 А Внешний громкоговоритель Частотный контроллер Настольный микрофон с двумя выходами линии Настольный микрофон с компрессором и эквалайзером Программируемый тоновый кодировщик блока |
