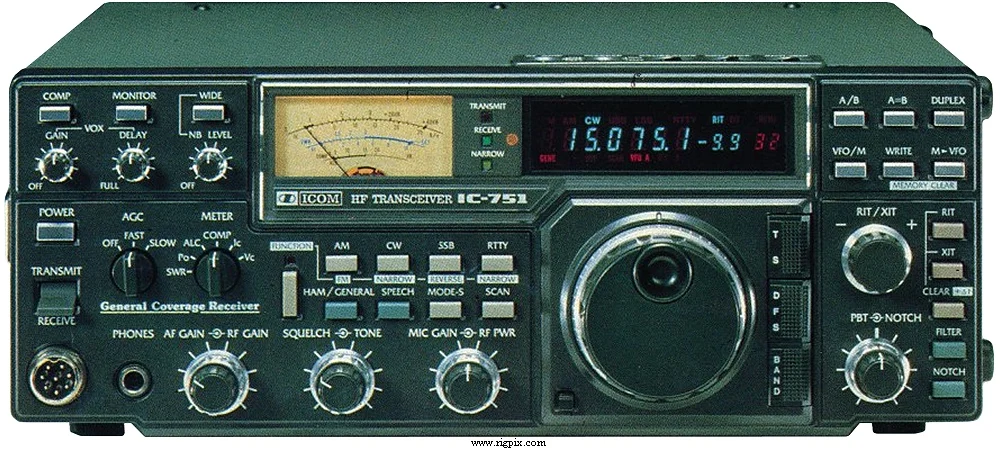

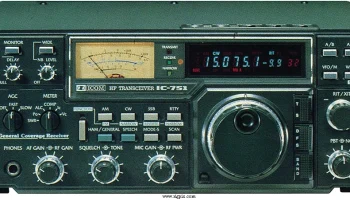

IC-751
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Настройка | 10 Гц, 1 кГц |
| Стабильность частоты | Менее ±500 Гц @ 0 до 50°C (32 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY |
| Каналы / управление памятью | 32 регулярных 2 сканируемых краевых ячейки памяти с литиевой батареей резервного питания |
| Смещение ретранслятора / сдвиг | Нет выделенного, используется разделение ВЧ А / В («Дуплекс») |
| Источник питания | 13.8 В постоянного тока ±15% (опция от сети) |
| Ток потребления / мощность | RX: 1.5 А (подавленный шум)TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 306*115*355 мм (12.05*4.53*13.98") |
| Вес | 8.5 Кг (18.74 фунта) |
| Другие особенности | ПБТ. Заметим, что VOX. Измеритель коэффициента стоячей волны. CI-IV компьютерное управление. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин (FM) 1-й ПЧ: 70.45 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц Четверной супергетеродин (SSB/CW/RTTY) 1-й ПЧ: 70.45 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 350 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.1-0.5 МГц: 3 мкВ 0.5-1.6 МГц: 6 мкВ 1.6-30 МГц: 1 мкВ FM (12 дБ SINAD) 1.6-30 МГц: 3 мкВ SSB/CW/RTTY (10 дБ SNR) 0.1-0.5 МГц: 0.5 мкВ 0.5-1.6 МГц: 1 мкВ 1.6-30 МГц: 0.15 мкВ |
| Чувствительность схемы подавления шума | Менее 0.3 мкВ (Порог) |
| Коэффициент шума | — |
| Избирательность | АМ 2.4 кГц (-6 дБ)4.2 кГц (-60 дБ) FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW/RTTY 2.3 кГц (-6 дБ)4 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность низкочастотного сигнала / громкоговорителя | 3 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | АМ: 10-40 Вт FM: 10-100 Вт SSB (PEP): 10-100 Вт CW/RTTY: 10-100 Вт |
|---|---|
| АМ | 10-40 Вт |
| FM | 10-100 Вт |
CW/RTTY
| Система модуляции | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замок штепсельный разъём) |
| Уровень входного сигнала микрофона | ~12 мВ (типичный) |
ПРОЧЕЕ
| Произведено | Япония, 1983-1984 гг. (Перестал выпускаться) |
|---|---|
| Дополнительная информация | Батарея с резервным питанием BIOS-RAM. Специальная процедура замены батареи, иначе радио перестанет работать! Новая цена в Швеции в 1984 году: SEK 16488:- |
| AT-100 AT-500 CR-64 FL-32 FL-33 FL-52A FL-53A FL-63 FL-70 HM-12 IC-2KL IC-EX310 IC-EX314 IC-HP1 IC-PS15 IC-PS30 IC-PS35 IC-SP3 RC-10 SM-6 | Автоматический антенный тюнер Автоматический антенный тюнер Высокостабильный кварцевый блок (±0.5 ppm) Фильтр CW узкой полосы (IF: 9 МГц) Фильтр AM широкой полосы (IF: 9 МГц) Узкий фильтр CW узкой полосы (IF: 455 кГц) Узкий фильтр CW узкой полосы (IF: 9 МГц) Узкий фильтр CW узкой полосы (IF: 455 кГц) Широкий фильтр SSB (IF: 9 МГц) Стандартный ручной микрофон Линейный усилитель мощностью 500 Вт Устройство синтеза речи Замена платы памяти Наушники Источник питания переменного тока. 13.8 В постоянного тока, 20 А Источник питания переменного тока. 13.8 В постоянного тока, 25 А Внутренний источник питания. 13.8 В постоянного тока, 25 А Разъём внешнего громкоговорителя Частотный контроллер Настольный микрофон |
