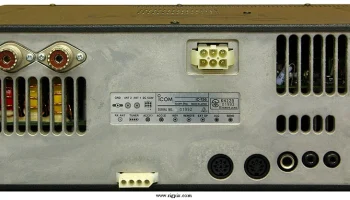

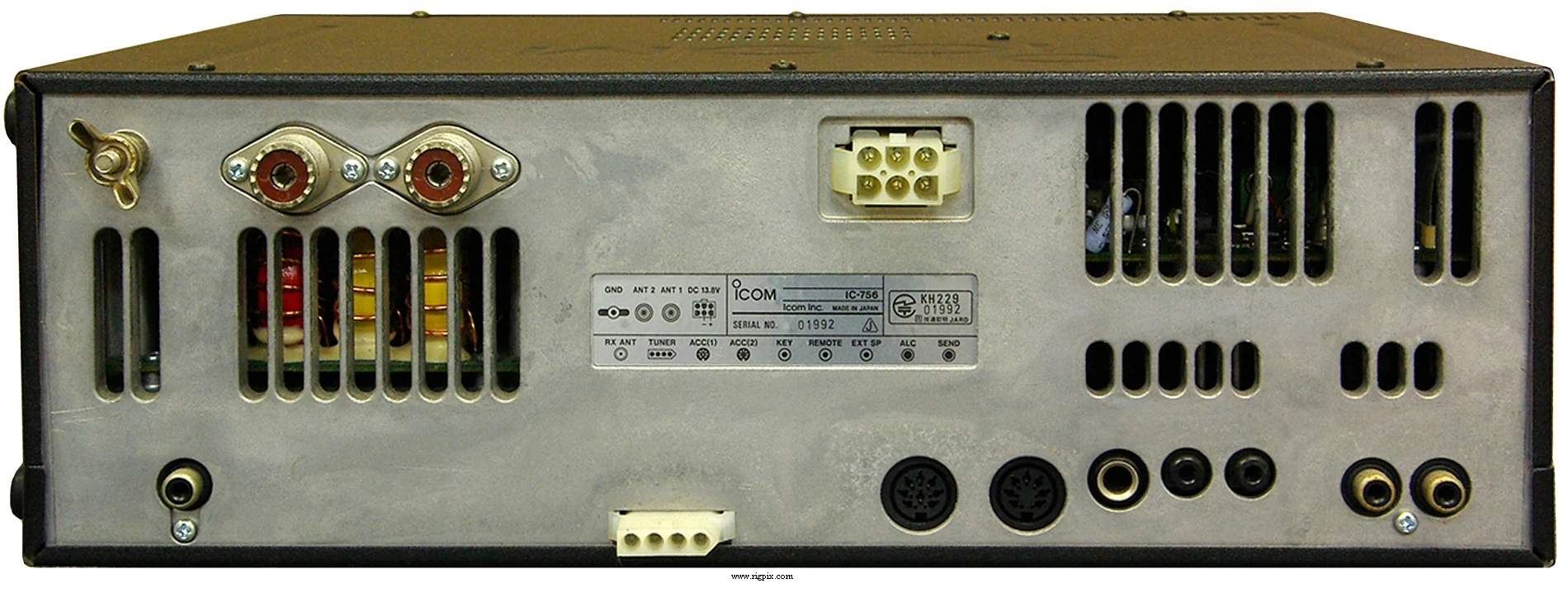

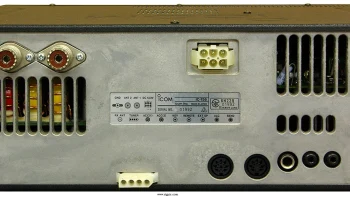

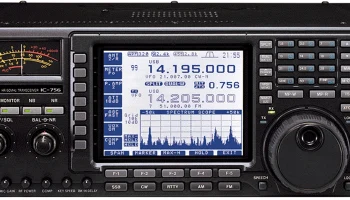

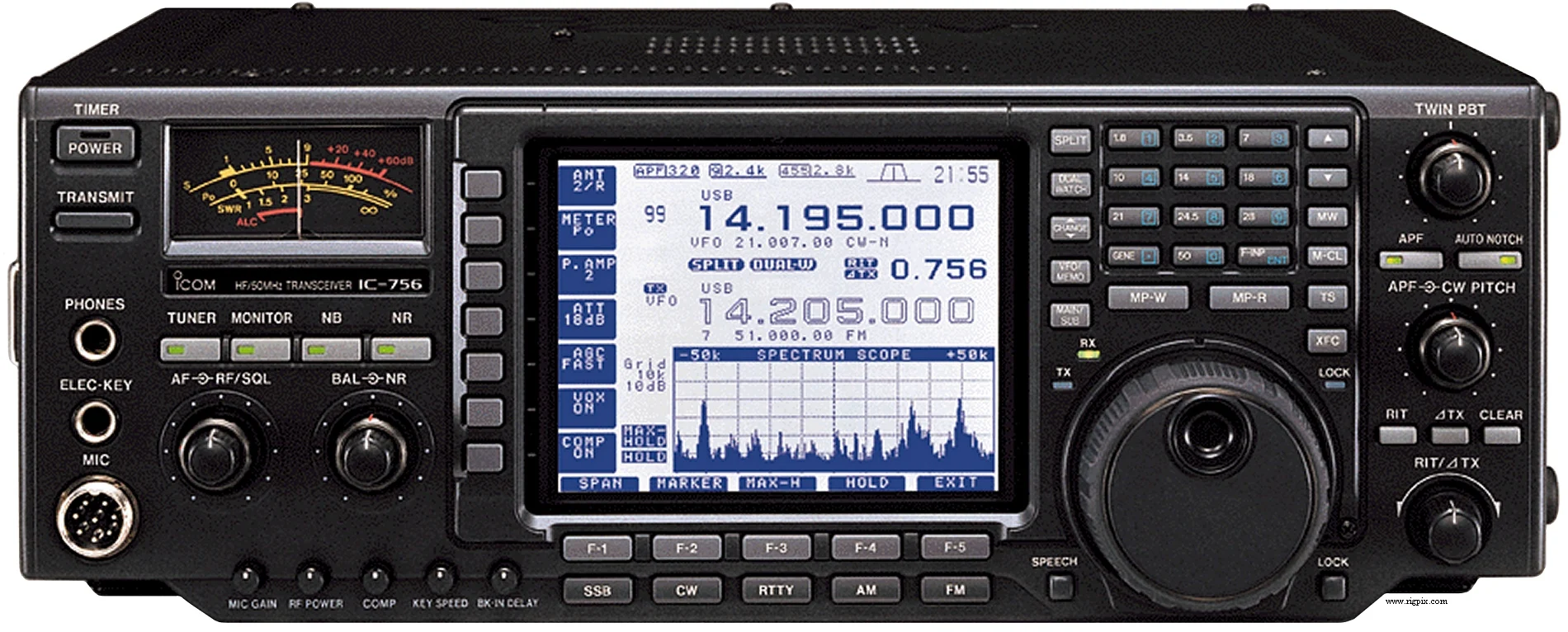

IC-756
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м RX: 0.03-60 МГц |
| Шаг перестройки | 1 / 10 Гц, 1 / 5 / 9 / 10 кГц |
| Стабильность частоты | Менее ±350 Гц при 0 до 50°C (32 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY |
| Каналы / управление памятью | 99 регулярных 2 сканируемых края Неразрушаемое EEPROM хранение |
| Смещение / сдвиг ретранслятора / смещение | ±100 КГц до 4 МГц с шагом 1 КГц |
| Источник питания | 13.8 В постоянного тока ±15% плюс литиевая батарея 3 В для поддержания времени |
| Ток потребления / мощность | RX: 2.5 до 2.7 А TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / Два разъёма SO-239 |
| Габариты (Ш*В*Г) | 340*111*285 мм (13.39*4.37*11.22") |
| Вес | 10.5 кг (23.15 фунта) |
| Другие особенности | CTCSS/PL. Электронный ключ и авто-АТУ. Часы и таймер. Цифровая обработка сигналов. CI-V компьютерное управление. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин (FM) 1-й ПЧ: 69.01 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц Четверной супергетеродин (АМ/ССБ/ЦВ/РТТ) 1-й ПЧ: 69.01 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 15.625 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ (Предусилитель 1 включён) FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ (Предусилитель 1 включён) 50-54 МГц: 0.32 мкВ (Предусилитель 2 включён) SSB/CW/RTTY (10 дБ SNR) 1.8-30 МГц: 0.16 мкВ (Предусилитель 1 включён) 50-54 МГц: 0.13 мкВ (Предусилитель 2 включён) |
| Избирательность | АМ 9 кГц (-6 дБ)20 кГц (-60 дБ) FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW/RTTY 2.4 кГц (-6 дБ)3.8 кГц (-60 дБ) |
| Отражение изображения | 70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом (монофонический) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: 1-40 Вт FM: 2-100 Вт SSB (PEP): 2-100 Вт CW: 2-100 Вт |
|---|---|
| АМ | 1-40 Вт |
| FM | 2-100 Вт |
ССБ (PEP)
| CW | 2-100 Вт |
|---|---|
| Модуляционная система | АМ/ССБ: Фазовая манипуляцияFM: Переменная реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±? кГц |
| Спуровые излучения | HF: Лучше чем -50 дБ6 м: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1996-2000 (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AH-2b AH-3 AT-500 CR-502 CT-16 CT-17 EX-627 FL-52A FL-53A FL-100 FL-101 FL-222 FL-223 FL-232 FL-257 HM-36 IC-2KL IC-4KL OPC-025A PS-85 SM-8 SM-20 SP-20 SP-21 UT-102 | Элемент автомобильной антенны. 10-80 м. 2.5 м автоматический антенный тюнер для диапазона HF, 150 Вт автоматический антенный тюнер для диапазона HF, блок высокой стабильности кристалла (±0.5 ppm) Интерфейс спутниковой связи CI-V уровень конвертера Автоматический выбор антенны. Макс. 1000 Вт PEP узкая полоса частот CW 500 Гц. ПЧ: 455 кГц Узкая полоса частот CW/RTTY 250 Гц. ПЧ: 455 кГц Узкая полоса частот CW/RTTY 500 Гц. ПЧ: 9 МГц Узкая полоса частот CW/RTTY 250 Гц. ПЧ: 9 МГц Узкая полоса частот SSB 1.8 кГц. ПЧ: 455 кГц Узкая полоса частот SSB 1.9 кГц. ПЧ: 9 МГц Узкая полоса частот CW/RTTY 350 Гц. ПЧ: 9 МГц Узкая полоса частот SSB 3.3 кГц. ПЧ: 455 кГц Стандартный ручной микрофон с кнопками вверх/вниз Высокочастотный линейный усилитель мощностью 500 Вт Высокоэффективный линейный усилитель мощностью 1 кВт Кабель питания постоянного тока, источник питания постоянного тока, режим переключения. 13.8 В постоянного тока, 20 А Микрофонный настольный, кнопки вверх/вниз и двухканальный выход Микрофонный настольный, однонаправленный электретный микрофон. Кнопки вверх/вниз и фильтр низких частот Внешний громкоговоритель. 8 Ом, 5 Вт Внешний громкоговоритель. 8 Ом, 5 Вт Синтезатор голоса |
