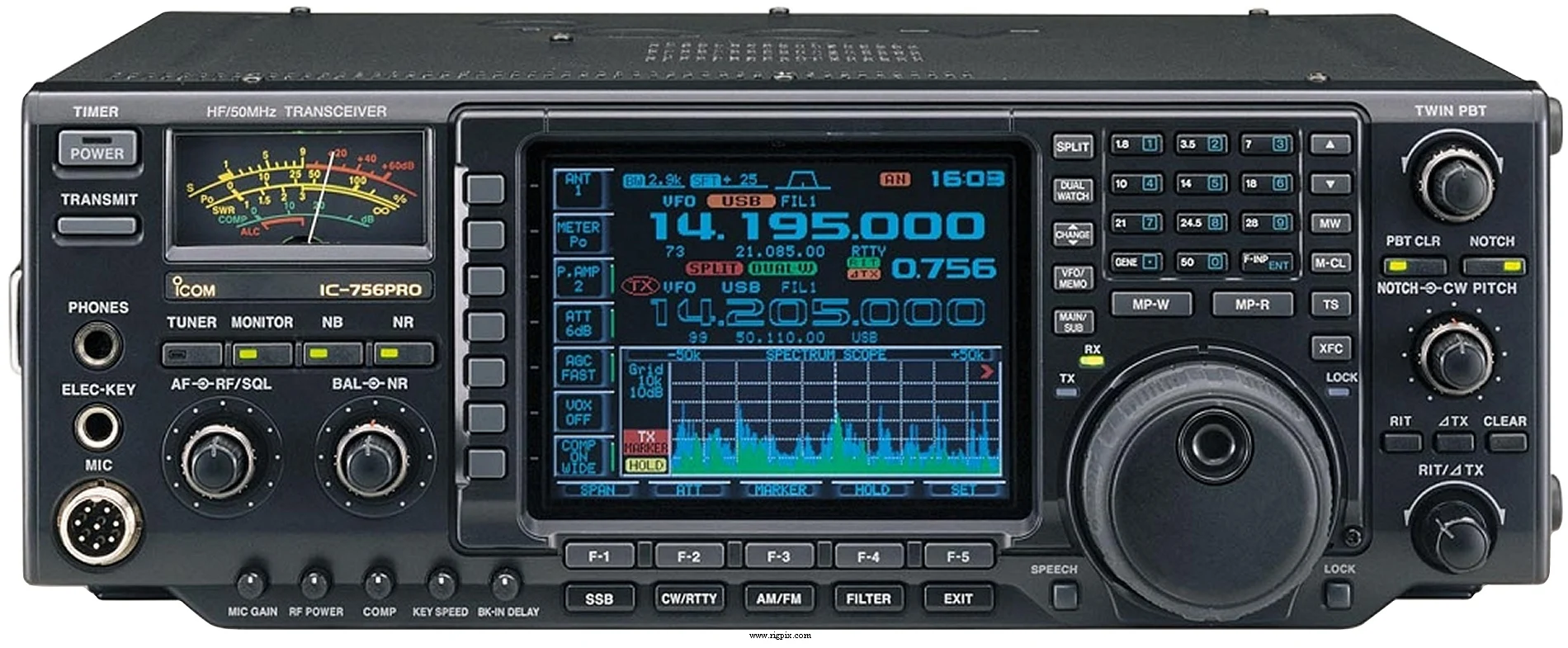

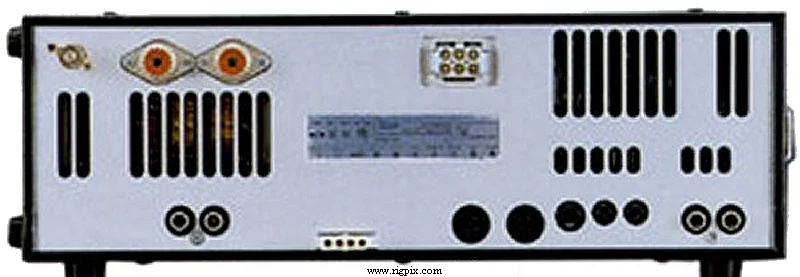

IC-756 Pro
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 50-54 МГц RX: 0.03-60 МГц |
| Шаг перестройки | 1 Гц, 0.1 / 1 / 5 / 9 / 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | Лучше чем ±0.5 ppm (-10 до +50°C / +14 до +122°F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY |
| Каналы / управление памятью | 99 регулярных 2 сканируемых края Неразрушаемое EEPROM хранение |
| Смещение / сдвиг репитера / смещение | ±0 до 4 МГц с шагом 1 кГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 3-3.5 А TX: Макс. 23 А |
| Импеданс антенны / разъём | 50 Ом / 2*SO-239 + 1 фононный/RCA |
| Габариты (Ш*В*Г) | 340*111*285 мм (13.4*4.37*11.22") |
| Вес | 9.6 кг (21.2 фунта) |
| Другие особенности | CTCSS/PL, IF-DSP. Внутренний автоматический антенный тюнер (HF: 16.7-150 Ом / 6 м: 20-125 Ом) Спектральный индикатор. Интерфейс CI-V для компьютерного управления. Внутренний ключ и демодулятор RTTY |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 64.455 МГц 2-я ПЧ: 455 кГц 3-я ПЧ: 36 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ (Предусилитель 1 включён) 50-54 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ (Предусилитель 1 включён) 50-54 МГц: 0.32 мкВ (Предусилитель 2 включён) SSB/CW/RTTY (10 дБ SNR) 1.8-30 МГц: 0.16 мкВ (Предусилитель 1 включён) 50-54 МГц: 0.13 мкВ (Предусилитель 2 включён) |
| Избирательность | АМ (BW=6 кГц) >6 кГц (-6 дБ)<15 кГц (-60 дБ) FM (BW=15 кГц) >12 кГц (-6 дБ)<20 кГц (-60 дБ) SSB/RTTY (BW=2.4 кГц) >2.4 кГц (-6 дБ)<2.8 кГц (-60 дБ) CW (BW=500 Гц) >500 Гц (-6 дБ)<700 Гц (-60 дБ) |
| Отражение изображения | >70 дБ |
| Выходная мощность AF / громкоговорителя | 2 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF (все диапазоны) | Мощность AM:5-40 Вт FM:5-100 Вт SSB (PEP):5-100 Вт CW (DC):5-100 Вт RTTY:5-100 Вт |
|---|---|
| АМ | 5-40 Вт |
| FM | 5-100 Вт |
RTTY
| Модуляционная система | АМ: Низкая модуляция мощностиFM: Фазовая модуляцияSSB: Модуляция PSN |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±? КГц |
| Спуровые излучения | HF: Лучше чем -50 дБ6 м: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (Металлический замок разъёма) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2000-2001 (Перестал выпускаться) |
|---|---|
| Дополнительная информация | — |
| AH-2B AH-4 CT-16 CT-17 EX-627 HM-36 IC-AT500 IC-PW1 IC-2KL SM-20 SP-20 SP-21 UT-102 | Элемент мобильной антенны, 10-80 м с AH-4 Внешний автоматический антенный тюнер, HF/6 м, 120 Вт Интерфейс спутниковой связи CI-V уровень конвертера Автоматический селектор антенны Микрофон с кнопками вверх/вниз Внешний автоматический антенный тюнер, HF, 500 Вт Линейный усилитель мощностью 1 кВт, HF/6 м Линейный усилитель мощностью 500 Вт, HF Настольный микрофон Внешний громкоговоритель с фильтрами, 8 Ом/5 Вт Внешний громкоговоритель, 8 Ом/3 Вт Синтезатор голоса |
