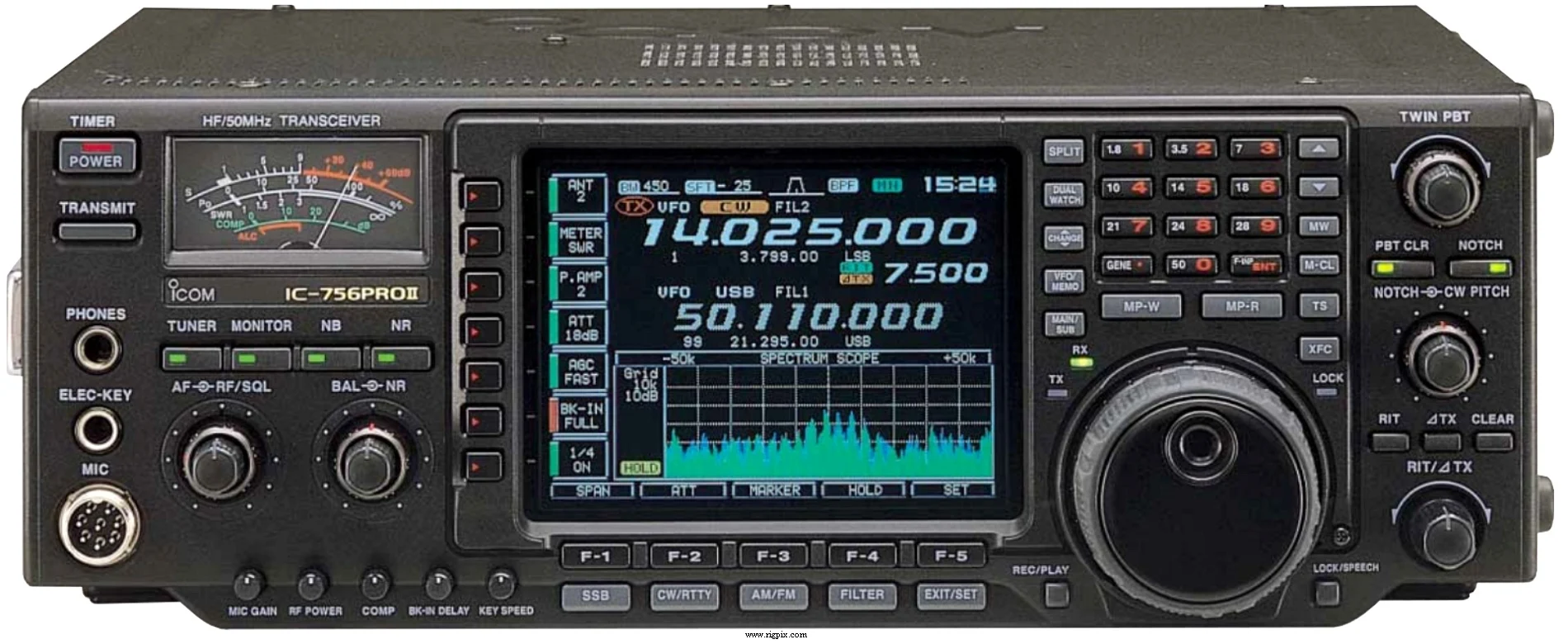

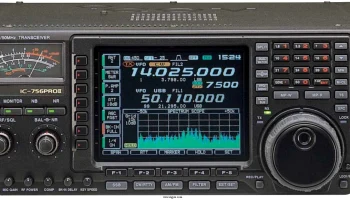

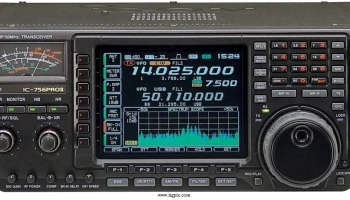

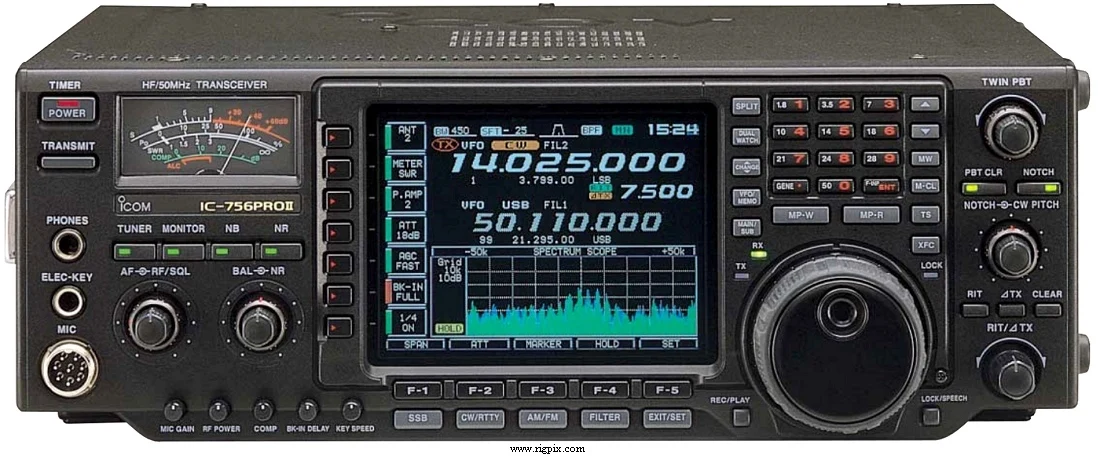

IC-756 Pro II
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF/VHF трансивер |
|---|---|
| Frequency range | TX: 10-160 м + WARC/50-54 МГц RX: 0.03-60 МГц |
| Tuning steps | 1 Гц, 0.1 / 1 / 5 / 9 / 10 / 12.5 / 20 / 25 кГц |
| Frequency stability | Лучше чем ±0.5 ppm (-10 до +50°C / +14 до +122°F) |
| Mode | АМ / FM / SSB / CW / RTTY |
| Channels / memory management | 99 регулярных 2 сканируемых края Неразрушаемое EEPROM хранение |
| Repeater shift / offset | ±0 до 4 МГц с шагом 1 кГц |
| Power supply | 13.8 В постоянного тока ±15% |
| Current drain / power consumption | RX: Макс. 3.5 А TX: Макс. 23 А |

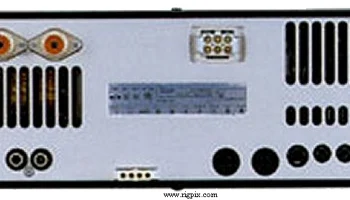

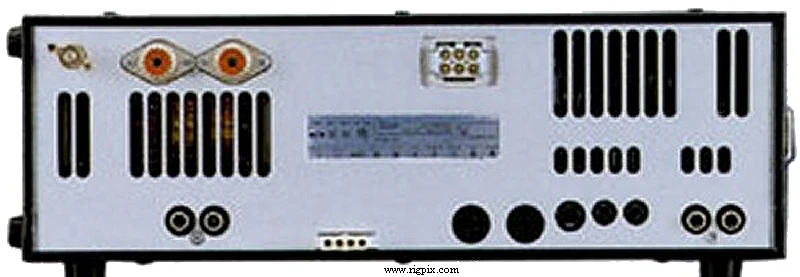

| Antenna impedance / connector | 50 Ом / Два разъёма SO-239 |
| Dimensions (W*H*D) | 340*111*285 мм (13.4*4.37*11.22") |
| Weight | 9.6 кг (21.16 фунта) |
| Other features | 32-разрядный IF-DSP. Внутренний автоматический аттенюатор (HF: 16.7-150 Ом / 6 м: 20-125 Ом). CTCSS/PL. Внутренний демодулятор RTTY и ключ. 5-дюймовый цветной TFT-дисплей. Управление через интерфейс CI-V. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Тройной-конверсионный супергетеродин 1-й IF: 64.455 МГц 2-й IF: 455 кГц 3-й IF: 36 кГц |
|---|---|
| Sensitivity | АМ (10 дБ SNR) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ (Предусилитель 1 включён) 50-54 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ (Предусилитель 1 включён) 50-54 МГц: 0.32 мкВ (Предусилитель 2 включён) SSB/CW/RTTY (10 дБ SNR) 1.8-30 МГц: 0.16 мкВ (Предусилитель 1 включён) 50-54 МГц: 0.13 мкВ (Предусилитель 2 включён) |
| Selectivity | АМ (BW=6 кГц) >6 кГц (-6 дБ), <15 кГц (-60 дБ) FM (BW=15 кГц) >12 кГц (-6 дБ)<20 кГц (-60 дБ) SSB/RTTY (BW=2.4 кГц) >2.4 кГц (-6 дБ)<3.6 кГц (-60 дБ) CW (BW=500 Гц) >500 Гц (-6 дБ)<700 Гц (-60 дБ) |
| Image rejection | >70 дБ |
| AF output power / speaker | 2 Вт при 10%-й искажённости / 8 Ом |
| External speaker connector | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Мощность передачи AM:5-40 Вт FM:5-100 Вт SSB (PEP):5-100 Вт CW (DC):5-100 Вт RTTY:5-100 Вт |
|---|---|
| AM | 5-40 Вт |
| FM | 5-100 Вт |
RTTY
| Modulation system | АМ: Низковольтная модуляция FM: Фазовая модуляция SSB: Модуляция PSN |
|---|---|
| Max FM deviation (Factory set) | ±? КГц |
| Spurious emissions | HF: Лучше чем -50 дБВHF: Лучше чем -60 дБ |
| Microphone impedance / connector | 600 Ом / 8-контактное (Металлический замок разъём подключения микрофона) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 2002-2002 (Вышедший из производства) |
|---|---|
| Additional info | — |
| AH-2B AH-4 CT-17 HM-36 IC-PW1 SM-20 SP-20 SP-21 UT-102 | Элемент мобильной антенны, 10-80 м с внешним автоматическим антенным тюнером AH-4, HF/6 м, 120 Вт Уровнемер уровня CI-V, Ручной микрофон с кнопками вверх-вниз Линейный усилитель мощности 1 кВт, HF/6 м Настольный микрофон Внешний громкоговоритель с фильтрами, 8 Ом/5 Вт Внешний громкоговоритель, 8 Ом/3 Вт Устройство синтеза речи |
