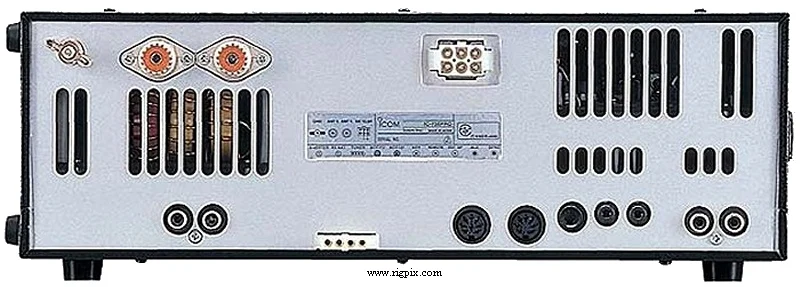

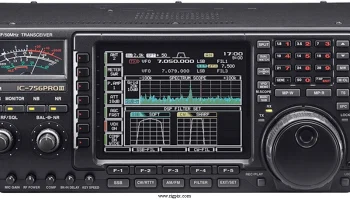

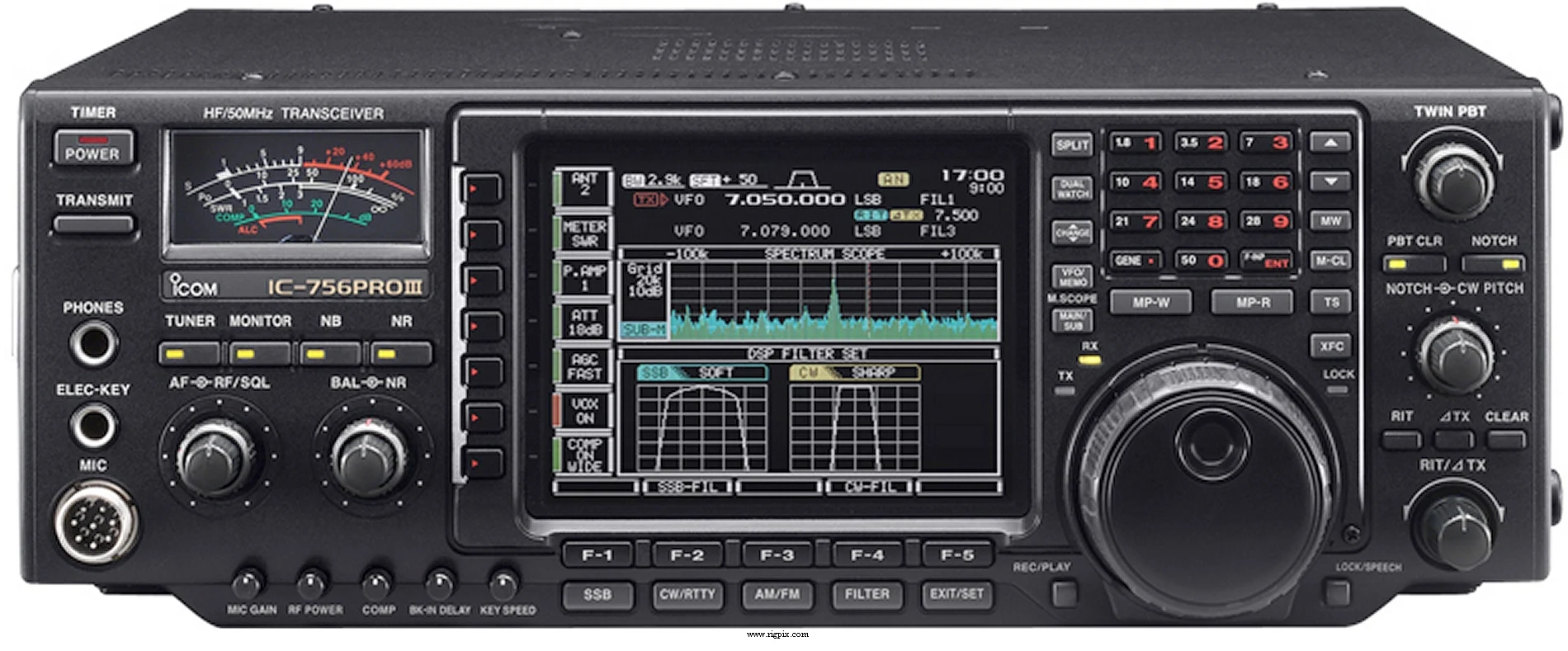

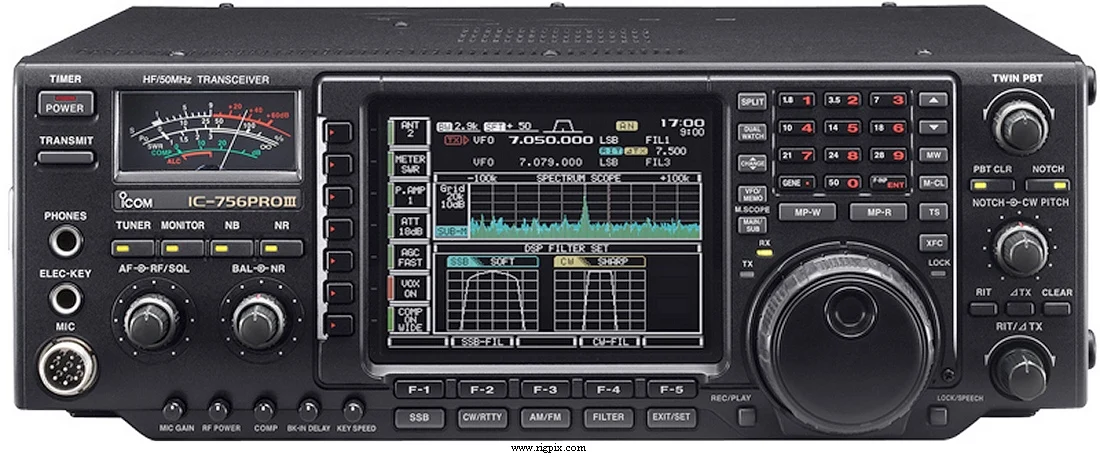

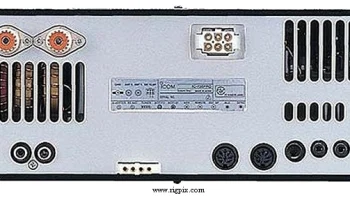

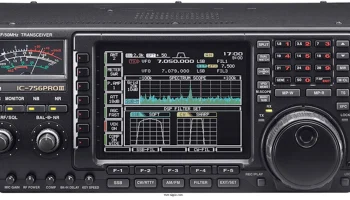

IC-756 Pro III
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 50-54 МГц RX: 0.03-60 МГц |
| Шаг перестройки | 1 Гц, 0.1 / 1 / 5 / 9 / 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | Лучше чем ±0.5 ppm (-10 до +50°C / +14 до +122°F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY |
| Каналы / управление памятью | 99 регулярных 2 сканируемых края Неразрушаемое EEPROM хранение |
| Смещение / сдвиг репитера / смещение | ±0 до 4 МГц с шагом 1 кГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: Макс. 3.5 А TX: Макс. 23 А |
| Импеданс антенны / разъём | 50 Ом / 2*SO-239 |
| Габариты (Ш*В*Г) | 340*111*285 мм (13.4*4.37*11.22") |
| Вес | 9.6 кг (21.16 фунта) |
| Другие особенности | 32-разрядный IF-DSP. Внутренний демодулятор RTTY и авто-АТУ. IP3 = +30 дБм. Внутренний ключер. 5-дюймовый цветной ЖК-дисплей. Управление через интерфейс CI-V. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 64.455 МГц 2-я ПЧ: 455 кГц 3-я ПЧ: 36 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR, 6 кГц BW) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ (Предусилитель 1 включён) 50-54 МГц: 1 мкВ FM (12 дБ SINAD, 15 кГц BW) 28-30 МГц: 0.5 мкВ (Предусилитель 1 включён) 50-54 МГц: 0.32 мкВ (Предусилитель 2 включён) SSB/CW/RTTY (10 дБ SNR, 2.4 кГц BW) 1.8-30 МГц: 0.16 мкВ (Предусилитель 1 включён) 50-54 МГц: 0.13 мкВ (Предусилитель 2 включён) |
| Избирательность | АМ (BW=6 кГц) >6 кГц (-6 дБ), <15 кГц (-60 дБ) FM (BW=15 кГц) >12 кГц (-6 дБ)<20 кГц (-60 дБ) SSB/RTTY (BW=2.4 кГц) >2.4 кГц (-6 дБ)<3.6 кГц (-60 дБ) CW (BW=500 Гц) >500 Гц (-6 дБ)<700 Гц (-60 дБ) |
| Отражение изображения сигнала | >70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: 5-40 Вт FM: 5-100 Вт SSB (PEP): 5-100 Вт CW (DC): 5-100 Вт RTTY: 5-100 Вт 100%-я длительность цикла |
|---|---|
| АМ | 5-40 Вт |
| FM | 5-100 Вт |
RTTY
| Модуляционная система | АМ: Низковольтная модуляция FM: Фазовая модуляция SSB: Модуляция PSN |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±? КГц |
| Спуровые излучения | HF: Лучше чем -50 дБВ HF: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2003-2009 гг. (Перестал выпускаться) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 2008 году: SEK 29995:- |
| AH-2B AH-4 CT-17 HM-36 IC-PW1 SM-20 SP-23 UT-102 | Элемент мобильной антенны, 10-80 м Внешний автоматический антенный тюнер для HF/6 м, 120 Вт Уровнемер уровня CI-V Линейный усилитель мощности 1 КВт, HF/6 м Ручной микрофон с кнопками вверх-вниз Внешний громкоговоритель с фильтрами, 8 Ом/4 Вт Синтезатор голоса |
