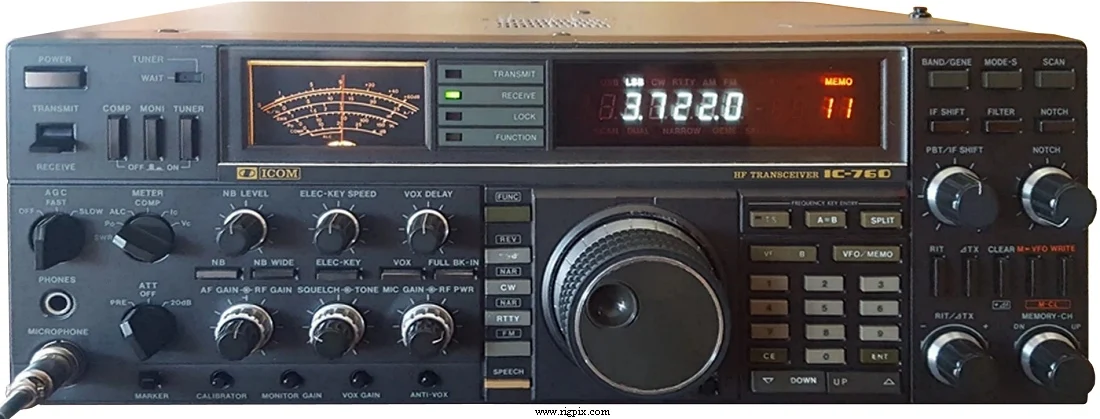

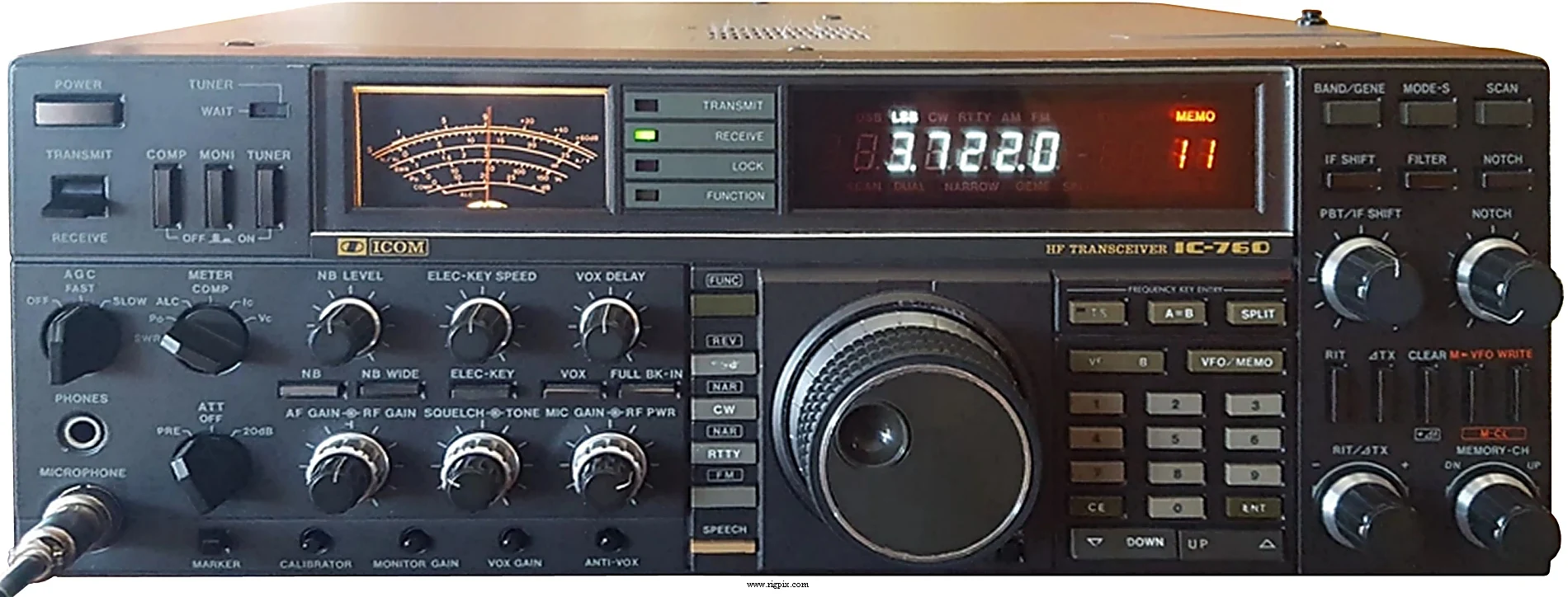

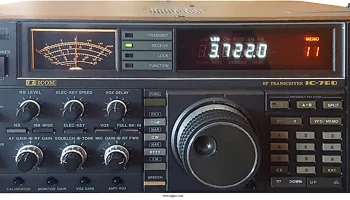

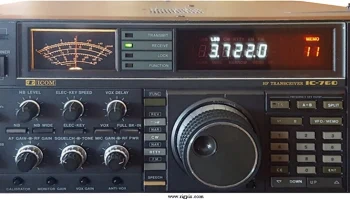

IC-760
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | Японский внутренний рынок TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 10 / 50 / 100 Гц, 1 / 5 / 25 / 500 кГц |
| Стабильность частоты | ±100 Гц @ -10 до +60°C (14 до 140°F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY |
| Каналы / управление памятью | 32 регулярных канала 2 сканируемых края памяти RAM хранения с резервированием литиевой батареи |
| Ретранслятор смещение / сдвиг | Нет выделенного. Используйте разделение VFO A / B |
| Источник питания | От сети: 100 В перем. тока ±10% (разъём IEC C14 на 3 контакта) |
| Ток потребления / мощность | Приём:? ВА Передача:? ВА |
| Импеданс антенны / разъём | 50 Ом (с антенным тюнером 16.7-150 Ом) / SO-239 |
| Габариты (Ш*В*Г) | 424*150*390 мм (16.69*5.91*15.35") |
| Вес | 17.5 Кг (38.58 фунта) |
| Другие особенности | Примечание. ПТБ. Разъёмы для трансвертера. VOX. Управление через интерфейс CI-V. Автоматический антенный тюнер. Электронный ключ с полной функцией QSK. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 70.4515 МГц 2-я ПЧ: 9.01 МГц 3-я ПЧ: 455 кГц Четырёхкратное супергетеродинное преобразование 1-я ПЧ: 70.4515 МГц 2-я ПЧ: 9.01 МГц 3-я ПЧ: 455 кГц 4-я ПЧ:?? Гц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.1-0.5 МГц: 3.2 мкВ 0.5-1.6 МГц: 6.3 мкВ 1.6-30 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.3 мкВ SSB/CW/RTTY (10 дБ SNR) 0.1-0.5 МГц: 0.5 мкВ 0.5-1.8 МГц: 1 мкВ 1.8-30 МГц: 0.16 мкВ |
| Избирательность | АМ 6 кГц (-6 дБ)18 кГц (-50 дБ) FM 15 кГц (-6 дБ)30 кГц (-50 дБ) SSB 2.4 кГц (-6 дБ)3.8 кГц (-60 дБ) CW/RTTY 500 Гц (-6 дБ)1 кГц (-60 дБ) |
| Изображение подавление | — |
| Выходная мощность АФ / громкоговоритель | 2.5 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: 10-40 Вт FM: 10-100 Вт SSB (PEP): 10-100 Вт CW/RTTY: 10-100 Вт |
|---|---|
| АМ | 10-40 Вт |
| FM | 10-100 Вт |
CW/RTTY
| Система модуляции | — |
|---|---|
| Максимальная девиация FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (металлический соединительный разъем) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AT-500 CT-16 CT-17 EX-310 FL-53A FL-101 FL-102 HM-36 HP-2 IC-2KL MB-19 OPC-118 SM-8 SM-10 SP-20 UT-30 | Автоматический антенный тюнер Интерфейс спутниковой связи Устройство интерфейса CI-V Преобразователь уровня речи Синтезатор речи Блок программируемых тонов 250 Гц узкополосный фильтр CW/RTTY (IF: 455 кГц) 250 Гц узкополосный фильтр CW (IF: 9 МГц) 6 кГц узкополосный фильтр АМ (IF: 9 МГц) Стандартный ручной микрофон Легкие коммуникационные наушники Линейный усилитель HF Рельсовое крепление Рукоятки для монтажа в стойке Кабель-конвертер, 24-контактный на 8-контактный Для IC-2KL Настольный микрофон с двумя линиями вывода Настольный микрофон с компрессором и эквалайзером Внешний громкоговоритель Программируемый блок тона |
