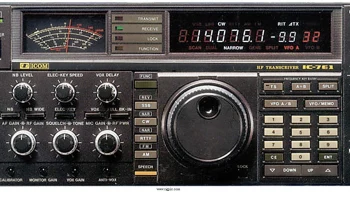

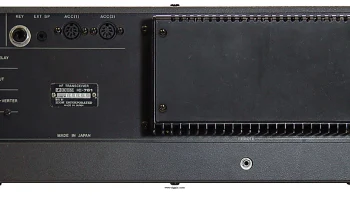

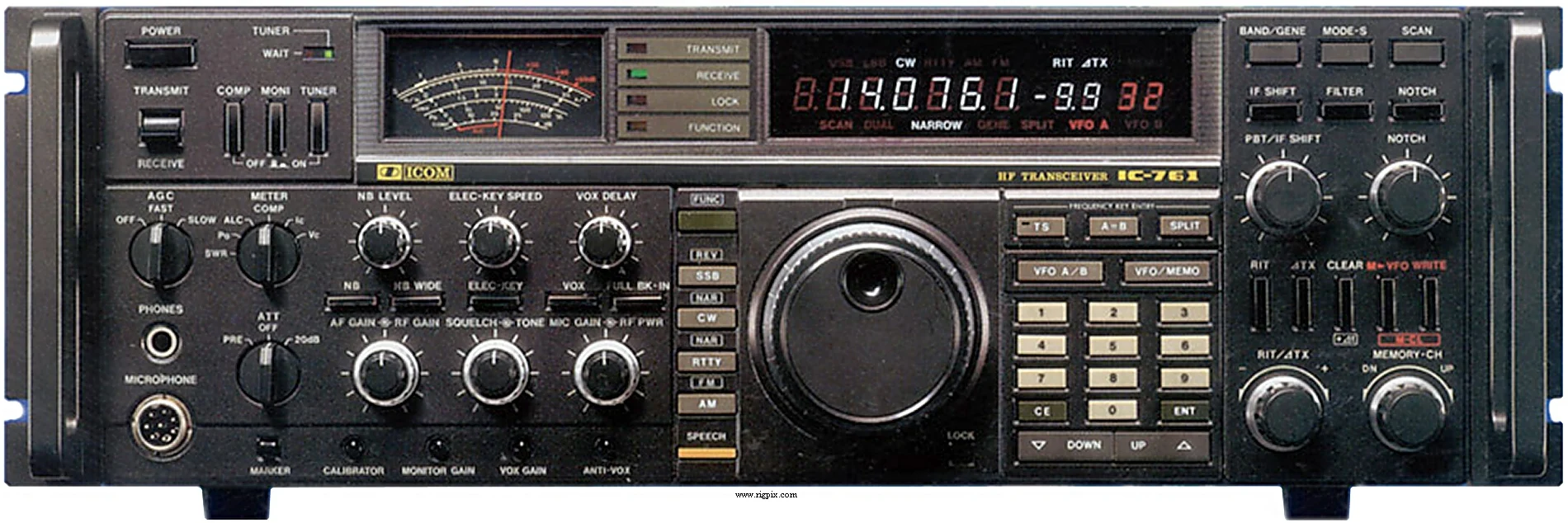

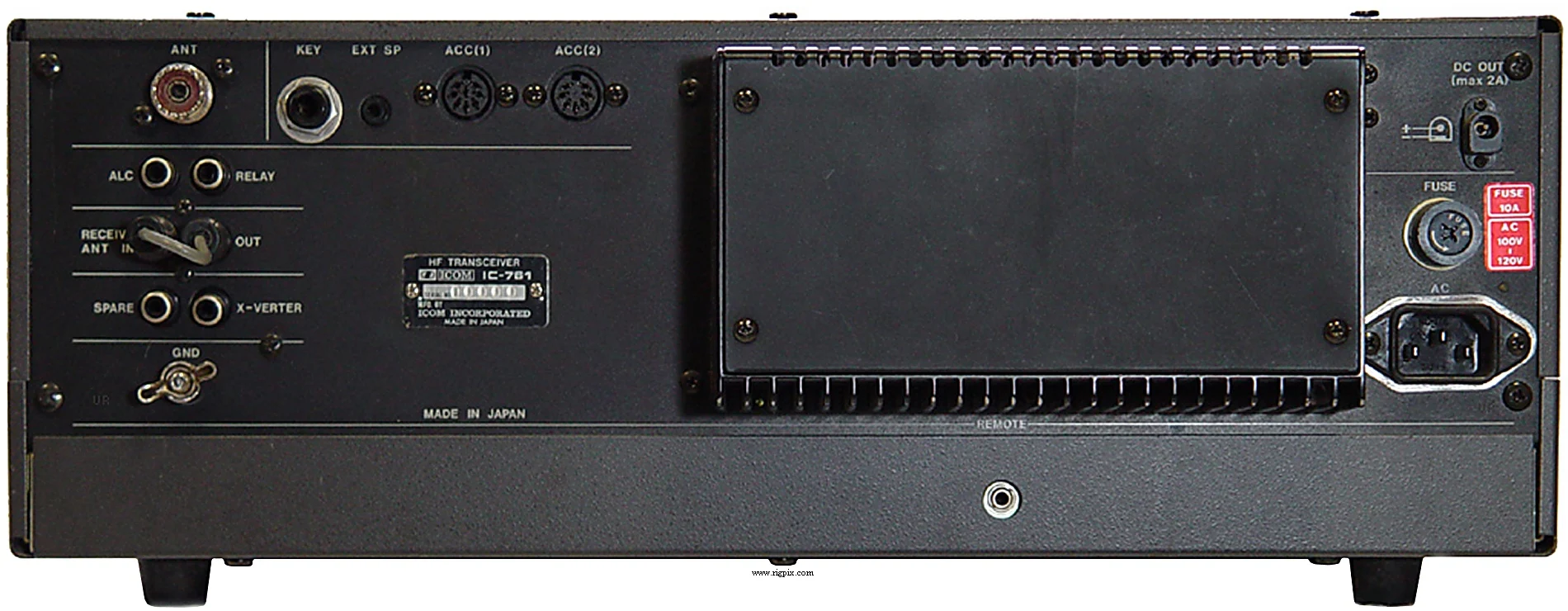

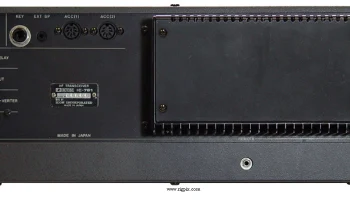

IC-761
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 10 / 50 / 100 Гц, 1 / 5 / 25 / 500 кГц |
| Стабильность частоты | ±100 Гц @ -10 до +60°C (14 до 140°F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY |
| Каналы / управление памятью | 32 регулярных канала 2 сканирующих края памяти RAM хранения с резервированием литиевой батареей |
| Смещение / сдвиг репитера / смещения | Нет выделенного. Используйте разделение VFO A / B |
| Источник питания | От сети: 100-120 В перем. тока (США) или 200-240 В перем. тока (Европа и Австралия)(разъём IEC C14 на 3 контакта) |
| Ток потребления / мощность | RX: Макс. 80 ВА TX: Макс. 650 ВА |
| Импеданс антенны / разъём | 50 Ом (с антенным тюнером 16.7-150 Ом) / SO-239 |
| Габариты (Ш*В*Г) | 424*150*390 мм (16.69*5.91*15.35") |
| Вес | 17.5 Кг (38.58 фунта) |
| Другие особенности | Примечание. ПБТ. Разъёмы для трансвертера. VOX. Управление через интерфейс CI-V. Автоматический антенный тюнер. Электронный ключ с полной функцией QSK. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин (FM) 1-й ПЧ: 70.4515 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц Четырёхкратноый супергетеродин 1-й ПЧ: 70.4515 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 9.01 МГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.1-0.5 МГц: 3 мкВ 0.5-1.6 МГц: 6 мкВ 1.6-30 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.3 мкВ SSB/CW/RTTY (10 дБ SNR) 0.1-0.5 МГц: 0.5 мкВ 0.5-1.6 МГц: 1 мкВ 1.6-30 МГц: 0.15 мкВ |
| Избирательность | АМ 6 кГц (-6 дБ)18 кГц (-50 дБ) FM 15 кГц (-6 дБ)30 кГц (-50 дБ) SSB 2.4 кГц (-6 дБ)3.8 кГц (-60 дБ) CW/RTTY 500 Гц (-6 дБ)1 кГц (-60 дБ) |
| Отражение изображения сигнала | — |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 2.6 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | АМ: 10-40 Вт FM: 10-100 Вт SSB (PEP): 10-100 Вт CW/RTTY: 10-100 Вт |
|---|---|
| АМ | 10-40 Вт |
| FM | 10-100 Вт |
CW/RTTY
| Модуляционная система | АМ: Низкоуровневая модуляция FM: Реактивная модуляция SSB: Балансная модуляция |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1988-1989 гг. (Перестал выпускаться) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1988 году: SEK 26950:- Новая цена в США в 1989 году: $2369.00 |
| AT-500 CT-16 CT-17 EX-310 FL-53A FL-101 FL-102 HM-36 HP-2 IC-2KL MB-19 OPC-118 SM-8 SM-10 SP-20 UT-30 | Автоматический антенный тюнер Интерфейс для спутникового интерфейса Устройство конвертации уровня интерфейса CI-V Синтезатор речи Блок фильтров 250 Гц CW/RTTY узкополосный фильтр (ПЧ: 455 кГц) 250 Гц узкополосный CW-фильтр (ПЧ: 9 МГц) 6 кГц узкополосный AM-фильтр (ПЧ: 9 МГц) Стандартный ручной микрофон Легкие коммуникационные наушники Линейный усилитель HF Антенные монтажные ручки Кабель адаптера, 24-контактный на 8-контактный Для IC-2KL Настольный микрофон с двумя линиями выхода Настольный микрофон с компрессором и эквалайзером Внешний громкоговоритель Программируемый тоновый кодировщик Блок |
