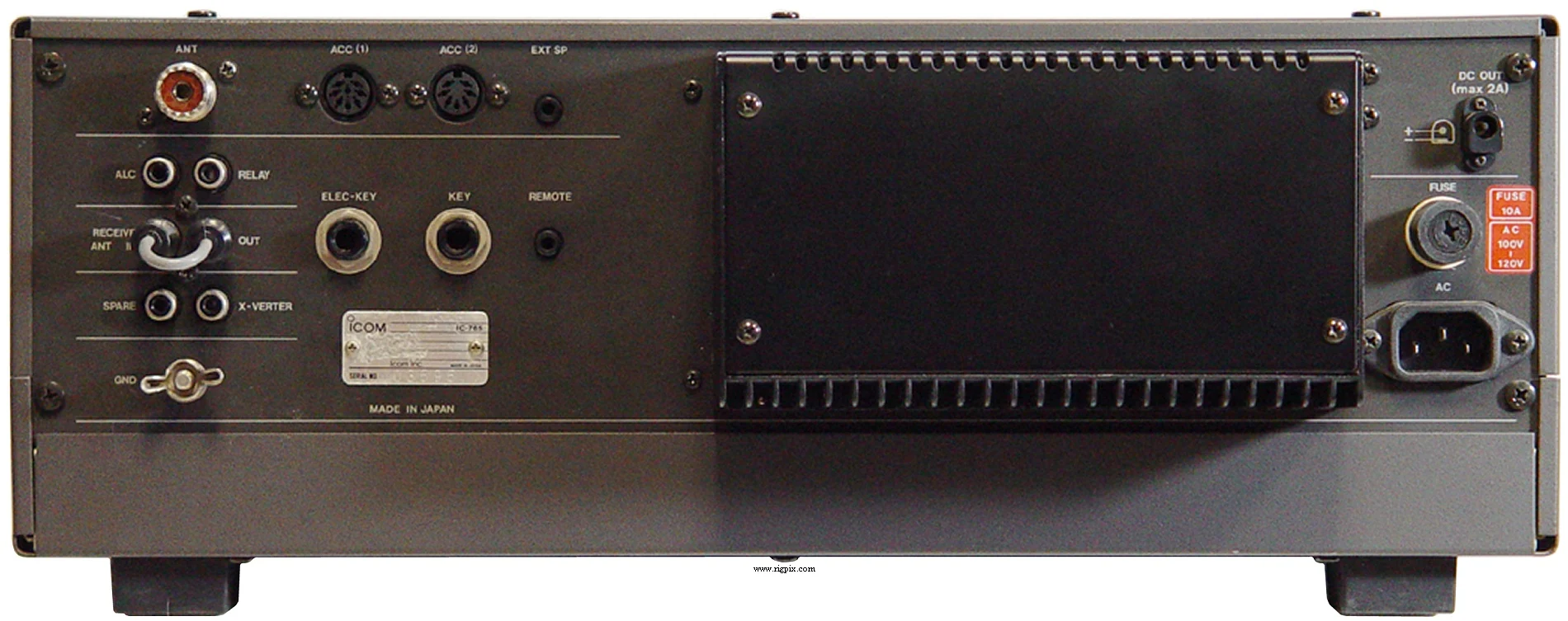

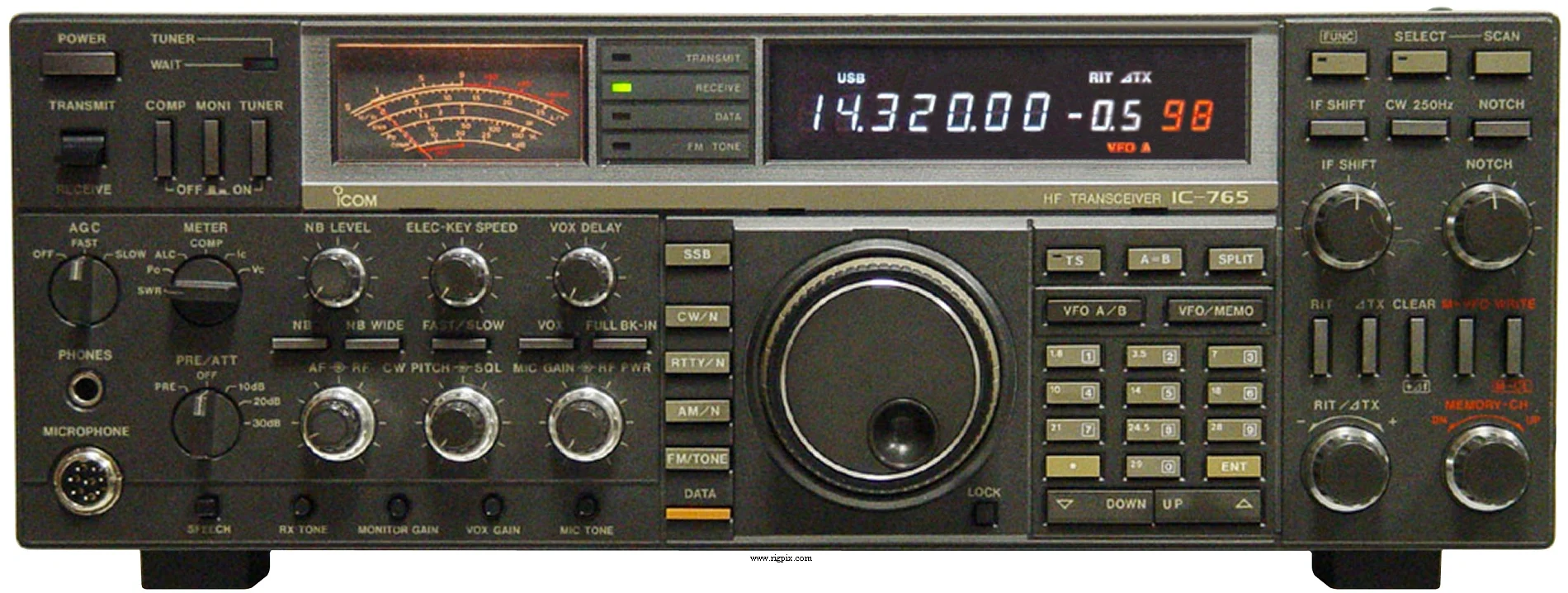

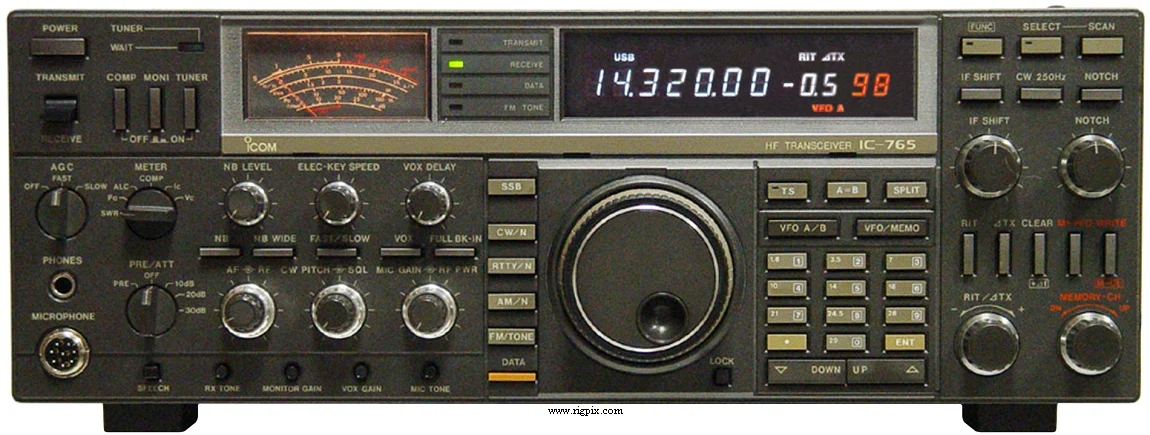

IC-765
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 10 Гц / 1 кГц |
| Стабильность частоты | Менее ±350 Гц @ 0-50°C (32 до 122°F)Менее ±100 Гц (с опциональным CR-282) |
| Режимы работы | АМ / FM / SSB / CW / RTTY |
| Каналы / управление памятью | 99 регулярных 2 сканируемых краевых ячейки памяти с резервированием литиевой батареей |
| Ретранслятор смещение / сдвиг | Нет выделенного. Используйте вместо этого разделение VFO A/B |
| Источник питания | От сети: 100-120 В переменного тока (США) или 220-240 В переменного тока (Европа и Австралия)(разъём IEC C14 на 3 контакта) |
| Ток потребления / мощность | Приём: 75-80 ВА при 100 ВАТПередача: 250-650 ВА при 100 ВАТ |
| Импеданс антенны / разъём | 50 Ом (с антенным тюнером 16.5-150 Ом) / SO-239 |
| Габариты (Ш*В*Г) | 424*150*390 мм (16.7*5.9*15.4") |
| Вес | 17.5 Кг (38.6 фунта) |
| Другие особенности | Примечание. VOX. Электронный ключ и автоантенный тюнер. Управление через интерфейс CI-V. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин (FM) 1-й ПЧ: 69.01 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц Четверной супергетеродин (АМ/ССБ/ЦВ/РТТ) 1-й ПЧ: 69.01 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 9.01 МГц |
|---|---|
| Чувствительность | АМ Узкая полоса (10 дБ SNR) 0.1-0.5 МГц: 4.4 мкВ 0.5-1.8 МГц: 6.3 мкВ 1.8-30 МГц: 1.0 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.3 мкВ SSB/ЦВ/РТТ Узкая полоса (10 дБ SNR) 0.1-0.5 МГц: 0.7 мкВ 0.5-1.8 МГц: 1.0 мкВ 1.8-30 МГц: 0.15 мкВ |
| Чувствительность схемы подавления шума | — |
| Фактор шума | — |
| Избирательность | АМ 6 кГц (-6 дБ)18 кГц (-50 дБ) FM 15 кГц (-6 дБ)30 кГц (-50 дБ) SSB 2.2 кГц (-6 дБ)4.2 кГц (-60 дБ) ЦВ/РТТ 500 Гц (-6 дБ)1 кГц (-60 дБ) |
| Отражение изображения | 80 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.6 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | АМ: 40 Вт FM: 100 Вт СSB (ППЭ): 100 Вт CW/RTTY: 100 Вт |
|---|---|
| АМ | 40 Вт |
| FM | 100 Вт |
ЦВ/РТТ
| Система модуляции | АМ: Низкоуровневая модуляция FM: Переменная реактивная модуляция ССБ: Балансная модуляция |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской фиксатор типа jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1989-1990 (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в США в 1989 году: $2789.00 Новая цена в Швеции в 1994 году: SEK 29310:- |
| AH-2 CR-282 CT-16 CT-17 EX-627 FL-53A FL-101 FL-102 HP-2 IC-4KL MB-19 SM-6 SM-8 SP-20 UT-30 UT-36 | Внешний автоматический антенный тюнер Высокостабильный кристалловый блок (±0.5 ppm) Интерфейс для спутников CI-V уровень конвертера Автоматический селектор антенн Фильтр узкополосной CW/RTTY 250 Гц, ПЧ: 455 кГц Фильтр узкополосной CW, ПЧ: 9 МГц Фильтр широкополосной АМ, ПЧ: 9 МГц Коммуникационные наушники Линейный усилитель мощностью 1 кВт Ручки крепления на стойку Микрофон настольный с двумя выходами для линий Внешний громкоговоритель с аудио фильтрами Программируемый тоновый кодировщик Блок синтеза речи |
