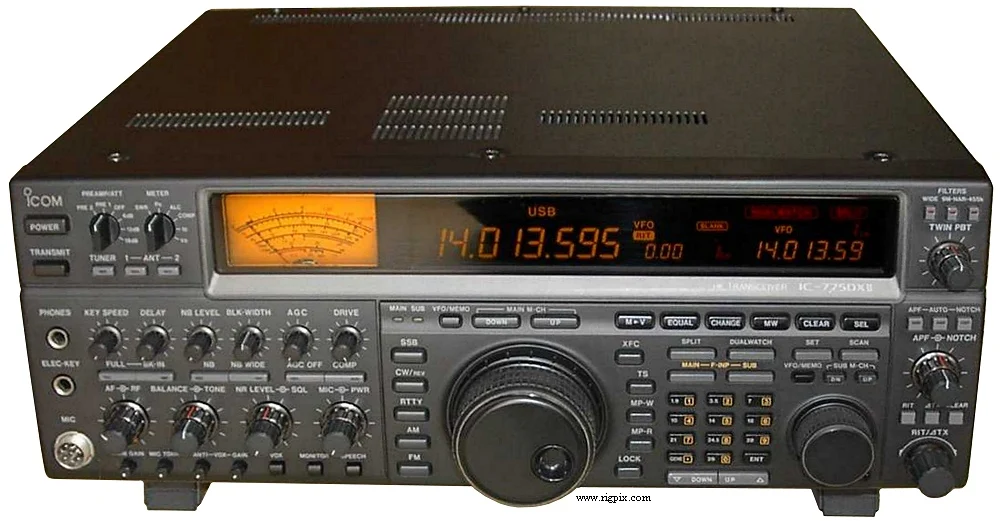

IC-775DX II
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF трансивер |
|---|---|
| Frequency range | Японский внутренний рынок TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Tuning steps | 1 / 10 / 20 / 50 Гц, 1 / 9 / 10 кГц, 1 МГцЛюбой шаг между 1 кГц и 1 МГц также программируется |
| Frequency stability | ±30 Гц/ч при 25°C (77°F), после 1 часа прогрева |
| Mode | АМ / FM / SSB / CW / RTTY |
| Channels / memory management | 99 регулярных 2 сканируемых края |
| Repeater shift / offset | Нет выделенного. Используйте вместо этого разделение VFO A/B |
| Power supply | От сети: 85-135 В переменного тока |
| Current drain / power consumption | RX: 140-150 ВАTX: Макс. 760 ВА |
| Antenna impedance / connector | 50 Ом (16.7-150 Ом с антенным тюнером) / Два разъёма SO-239 |
| Dimensions (W*H*D) | 424*150*390 мм (16.7*5.9*15.4") |
| Weight | 16.7 Кг (36.8 фунта) |
| Other features | Электронный ключ и автоматический антенный тюнер. CTCSS/PL. CI-V. VOX. Двойное наблюдение. АФ-ДСП. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Тройной супергетеродин (АМ/FM) 1-й ПЧ: 69.01 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц Четверной супергетеродин (SSB/CW/RTTY) 1-й ПЧ: 69.01 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 10.695 МГц |
|---|---|
| Sensitivity | АМ (10 дБ SNR) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ SSB/CW/RTTY (10 дБ SNR) 0.1-0.5 МГц: 2 мкВ 1.8-30 МГц: 0.16 мкВ |
| Selectivity | АМ >6 кГц (-6 дБ)<30 кГц (-60 дБ) FM >15 кГц (-6 дБ)<30 кГц (-60 дБ) SSB >2.4 кГц (-6 дБ)<4 кГц (-60 дБ) CW/RTTY >500 Гц (-6 дБ)<1 кГц (-60 дБ) |
| Image rejection | 70 дБ |
| AF output power / speaker | 2.6 Вт при 10%-й искажении / 8 Ом |
| External speaker connector | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Мощность передачи AM:5-50 Вт FM:5-100 Вт SSB (PEP):5-100 Вт CW:5-100 Вт |
|---|---|
| AM | 5-50 Вт |
| FM | 5-100 Вт |
SSB (PEP)
| CW | 5-100 Вт |
|---|---|
| Modulation system | — |
| Max FM deviation (Factory set) | ±? кГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 600 Ом / 8-контактный (металлический замок кольца соединитель) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1995-2002 (вышедший из производства) |
|---|---|
| Additional info | Перевернутое отображение |
| CR-282 CT-16 CT-17 EX-627 FL-53A FL-101 FL-102 FL-222 FL-223 HM-36 IC-AT500 IC-2KL IC-4KL MB-19 SM-8 SM-20 SP-20 UT-66 | Высокостабильный кварцевый блок (±0.5 ppm) Интерфейсный блок для спутников CI-V уровень конвертера Автоматический антенный селектор 250 Гц сверхузкий фильтр CW/RTTY (ПЧ: 455 кГц) 250 Гц узкий фильтр CW (ПЧ: 9 МГц) 6 кГц фильтр (ПЧ: 9 МГц) Узкий фильтр SSB (ПЧ: 455 кГц) 1.9 кГц Узкий фильтр SSB (ПЧ: 9 МГц) Микрофон руки Автоматический антенный тюнер Линейный усилитель, 500 Вт Линейный усилитель, 1 кВт Ручки для монтажа в стойку Микрофон стола, двухлинейный выход Микрофон стола, однонаправленный электрет Внешний динамик с фильтрами и гнездом для наушников, 8 Ом, 5 Вт Голосовой синтезатор |
