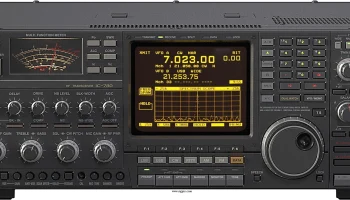

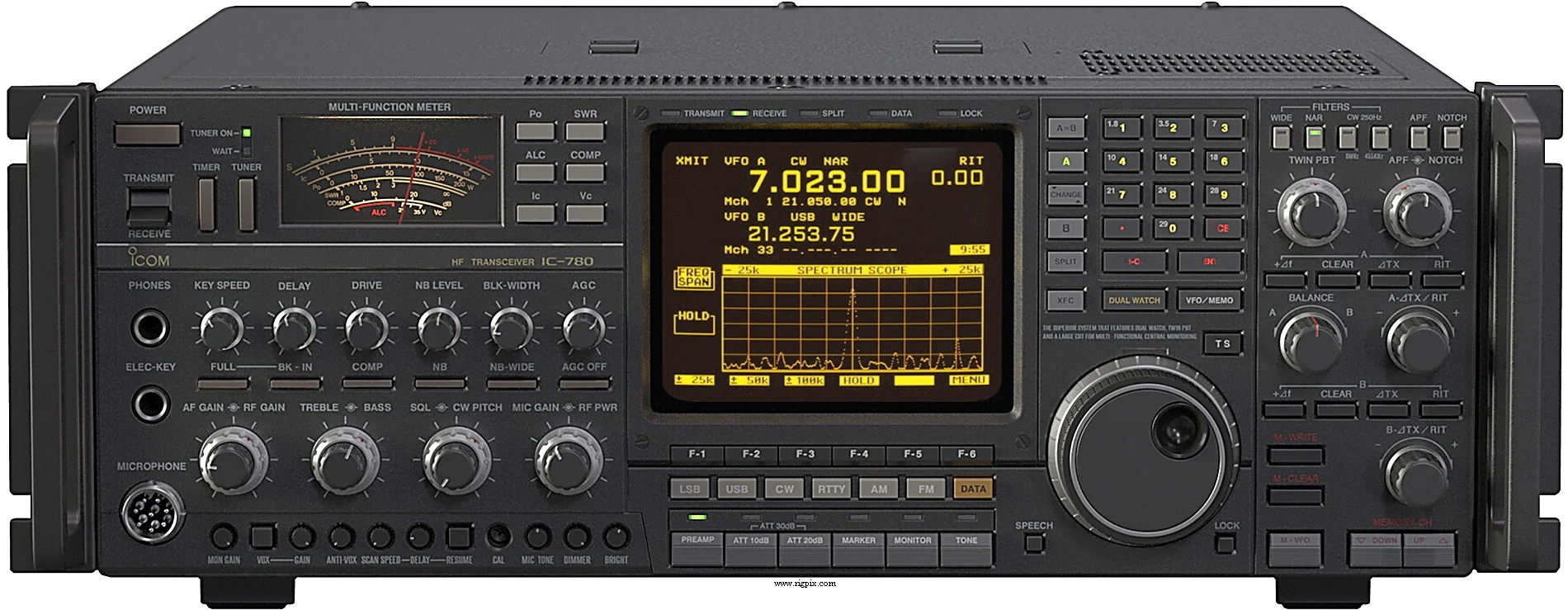

IC-780
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | Японский внутренний рынок TX: 10-160 м + 30 м RX: 0.1-30 МГц |
| Шаг перестройки | 10 Гц, 1 кГц |
| Стабильность частоты | ±15 Гц @ -10 до +60°C (14 до 140°F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY |
| Каналы / управление памятью | 99 регулярных с заметками 2 сканирования по краям RAM хранение с резервированием литиевой батареи Плюс один отдельный литиевый аккумулятор для часов |
| Репитер смещение / сдвиг | Нет выделенного. Используйте вместо этого разделение VFO A / B |
| Источник питания | От сети: 100 В переменного тока ±10% |
| Ток потребления / мощность | RX: 140–150 ВАTX: 310–650 ВА |
| Импеданс антенны / разъём | 50 Ом (16.7-150 Ом с антенной тюнером на месте) / SO-239 |
| Габариты (Ш*В*Г) | 425*149*411 мм (16.73*5.86*16.18") |
| Вес | 23 кг (50.71 фунт) |
| Другие особенности | Кодер CTCSS/PL. Двойной PBT. Часы и таймер. Автоматический антенный тюнер. Кинескопный дисплей. Двойное наблюдение в одной полосе. CI-V. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин (FM) 1-й ПЧ: 46.51 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц Четверной супергетеродин (АМ / SSB / CW / RTTY) 1-й ПЧ: 46.51 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 10.695 МГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.1-0.5 МГц: 3.2 мкВ 0.5-1.8 МГц: 6.3 мкВ 1.8-30 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.3 мкВ SSB/CW/RTTY (10 дБ SNR) 0.1-0.5 МГц: 0.5 мкВ 0.5-1.8 МГц: 1 мкВ 1.8-30 МГц: 0.16 мкВ |
| Чувствительность шумоподавителя | FM 28-30 МГц: Менее 0.23 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | АМ-W >6 кГц (-6 дБ)<15 кГц (-60 дБ) FM >15 кГц (-6 дБ)<30 кГц (-50 дБ) SSB/CW-W/RTTY-W/AM-N >2.4 кГц (-6 дБ)<3.8 кГц (-60 дБ) CW-N/RTTY-N (CM250Hz Off) >500 Гц (-6 дБ)<1 кГц (-60 дБ) CW-N/RTTY-N (CM250Hz On) >250 Гц (-6 дБ)<800 Гц (-60 дБ) |
| Изоляция от изображения | -80 дБ |
| Выходная мощность АФ / громкоговоритель | 2.6 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 12-160 м10 м АМ:10-40 Вт10-40 Вт FM:10-50 Вт10-50 Вт SSB (PEP):10-100 Вт10-50 Вт CW:10-100 Вт10-50 Вт |
|---|---|
| АМ | 10-40 Вт |
| FM | 10-50 Вт |
SSB (PEP)
| CW | 10-100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-199x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| CT-16 CT-17 IC-2KL HP-2 IC-AT500 SM-8 SP-20 UT-36 | Интерфейсный блок для спутников CI-V уровень конвертера Линейный усилитель HF Коммуникационные наушники Автоматический антенный тюнер Микрофон для стола с двумя выходами линии Внешний громкоговоритель со встроенными фильтрами Устройство синтеза речи |
