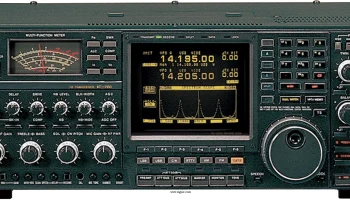

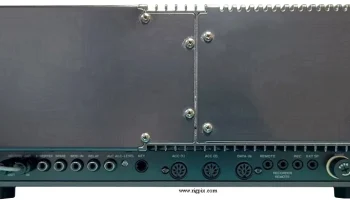

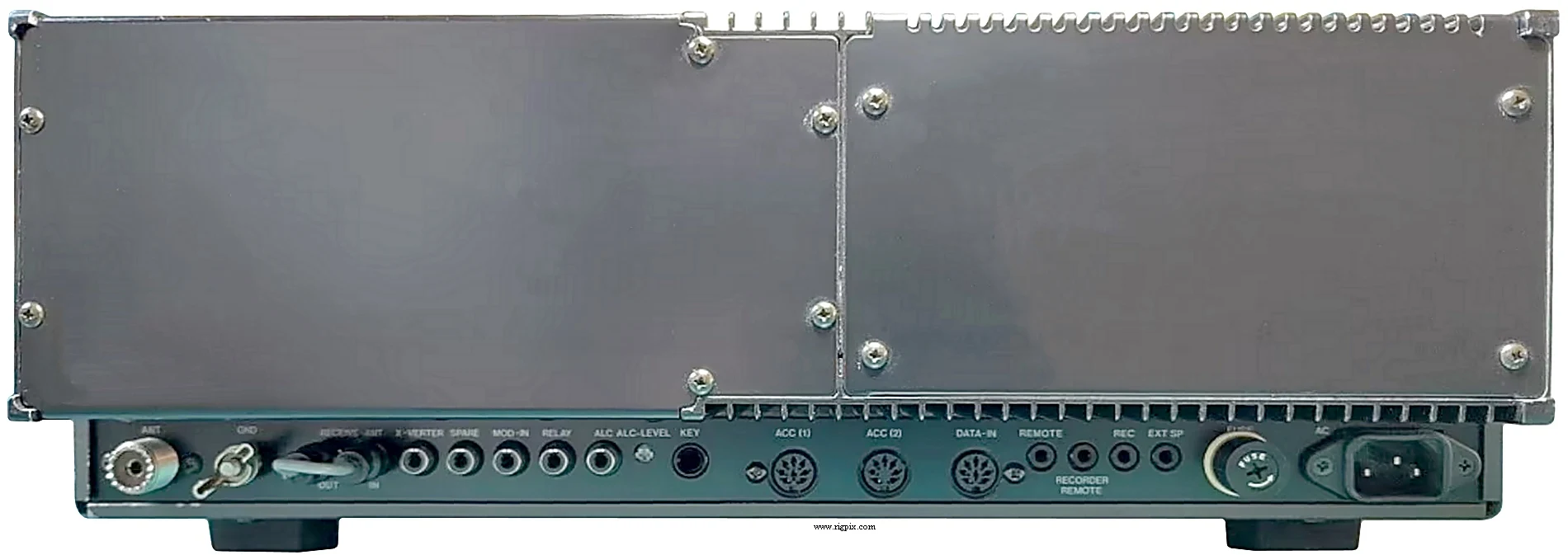

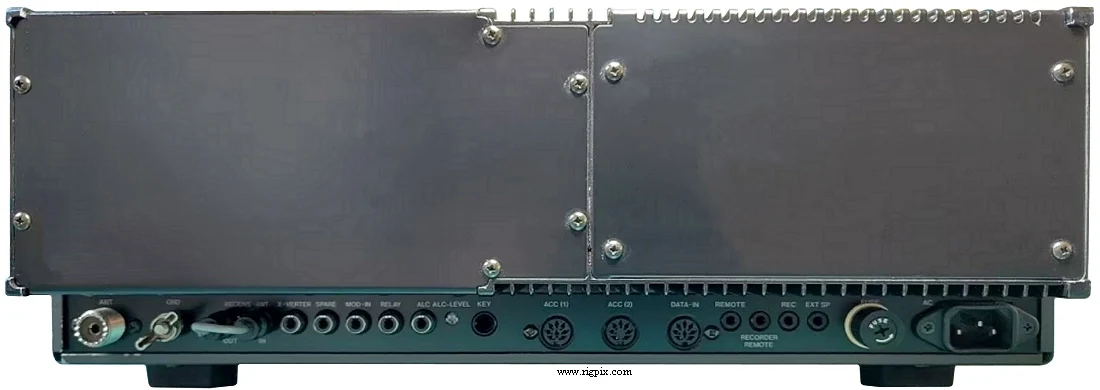

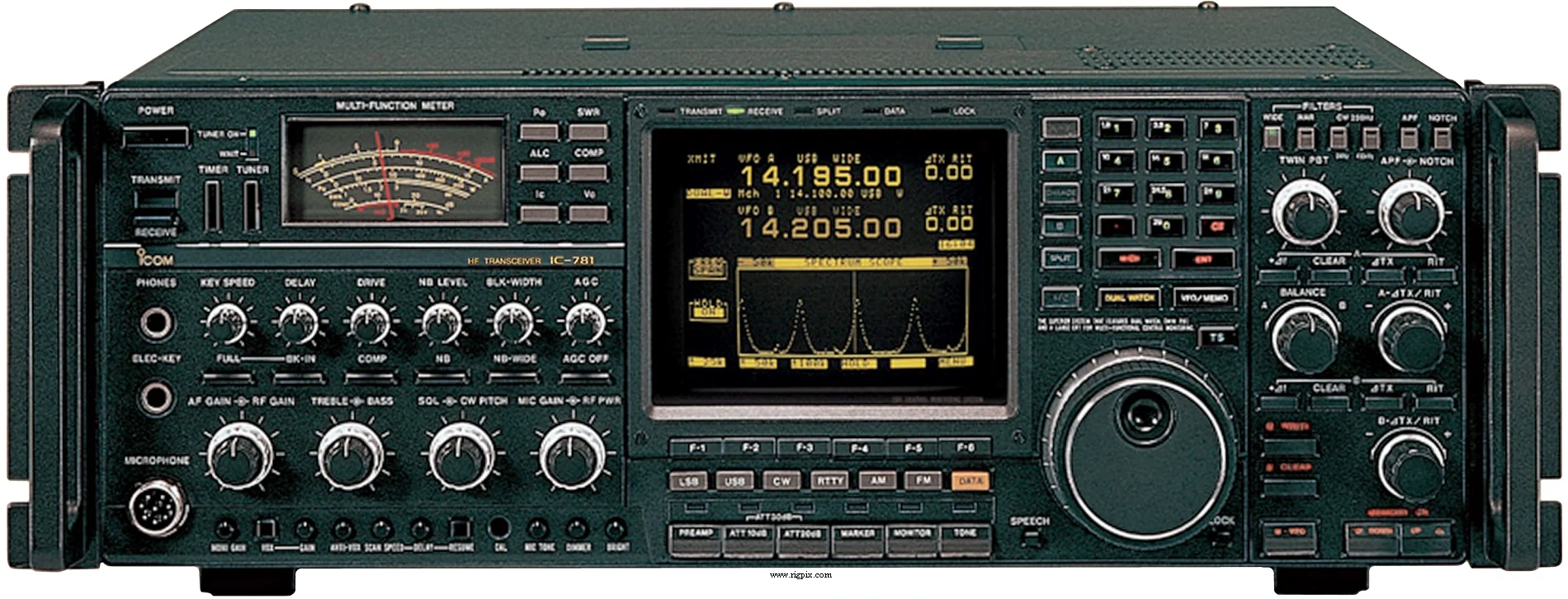

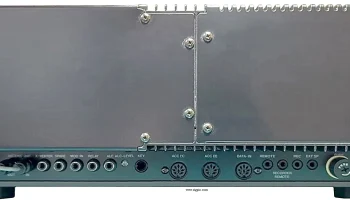

IC-781
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 10 Гц / 1 кГц |
| Стабильность частоты | ±15 Гц @ -10 до +60°C (14 до 140°F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY |
| Каналы / управление памятью | 99 регулярных с заметками 2 сканируемых края RAM хранения с резервированием литиевой батареи Плюс один отдельный литиевый аккумулятор для часов |
| Репитерный сдвиг / смещение | Нет выделенного. Используйте вместо этого разделение VFO A/B |
| Источник питания | От сети: 100-120 В перем. тока (США) или 220-240 В перем. тока (Европа и Австралия) |
| Ток потребления / мощность | Приём: 140-150 ВАПередача: 325-760 ВА |
| Импеданс антенны / разъём | 50 Ом (16.7-150 Ом при использовании ATU) / SO-239 |
| Габариты (Ш*В*Г) | 425*149*411 мм (16.8*5.9*16.2") |
| Вес | 23 кг (50.7 фунта) |
| Другие особенности | Монокрашенный CRT, Спектральный индикатор. Часы/таймер, Вырез, Кодер CTCSS/PL. Двойной PBT. Примечание. Интерфейс CI-V. Двойное наблюдение в одной полосе. VOX. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин (FM) 1-й ПЧ: 46.51 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц Четверной супергетеродин (АМ/ССБ/ЦВ/РТТ) 1-й ПЧ: 46.51 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 10.695 МГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.1-0.5 МГц: 3.2 мкВ 0.5-1.8 МГц: 6.3 мкВ 1.8-30 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.23 мкВ SSB/CW/RTTY (10 дБ SNR) 0.1-0.5 МГц: 0.5 мкВ 0.5-1.8 МГц: 1 мкВ 1.8-30 МГц: 0.16 мкВ |
| Чувствительность шумоподавителя | FM 28-30 МГц: Менее чем 0.23 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | АМ-В >6 кГц (-6 дБ)<15 кГц (-60 дБ) FM >15 кГц (-6 дБ)<30 кГц (-60 дБ) SSB/CW-В/RTTY-В/АМ-Н >2.4 кГц (-6 дБ)<3.8 кГц (-60 дБ) CW-Н/RTTY-Н (CM250 Гц Отключен) >500 Гц (-6 дБ)<1 кГц (-60 дБ) CW-Н/RTTY-Н (CM250 Гц Включён) >250 Гц (-6 дБ)<800 Гц (-60 дБ) |
| Отражение изображения | -80 дБ |
| Выходная мощность АФ / громкоговоритель | 2.6 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: 8-75 Вт FM: 15-150 Вт СSB (ППЭ): 15-150 Вт ЦВ/РТТ: 15-150 Вт |
|---|---|
| АМ | 8-75 Вт |
| FM | 15-150 Вт |
ЦВ/РТТ
| Модуляционная система | АМ: Низкоуровневая модуляцияFM/РТТ: Реактивная модуляцияССБ: Балансная модуляция |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской фиксатор типа вилки) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-1993 (Перестал выпускаться) |
|---|---|
| Дополнительная информация | Новая цена 1988 года в Швеции: SEK 46500:- |
| CT-16 CT-17 HM-36 HP-2 IC-AT500 IC-2KL SM-6 SM-8 SM-10 SP-20 UT-36 WR-200 WR-2000 | Интерфейсный блок спутников CI-V уровень конвертера Стандартный ручной микрофон с кнопками вверх/вниз Коммуникационные наушники Автоматический антенный тюнер, линейный усилитель мощностью 500 Вт, настольный микрофон, электретный конденсаторный тип Настольный микрофон с двумя линиями выходов Настольный микрофон с компрессором и графическим эквалайзером Внешний громкоговоритель с фильтрами Голосовой синтезатор SWR/измеритель мощности, 1.8-150 МГц, 200 Вт SWR/измеритель мощности, 1.8-54 МГц, 2000 Вт |
