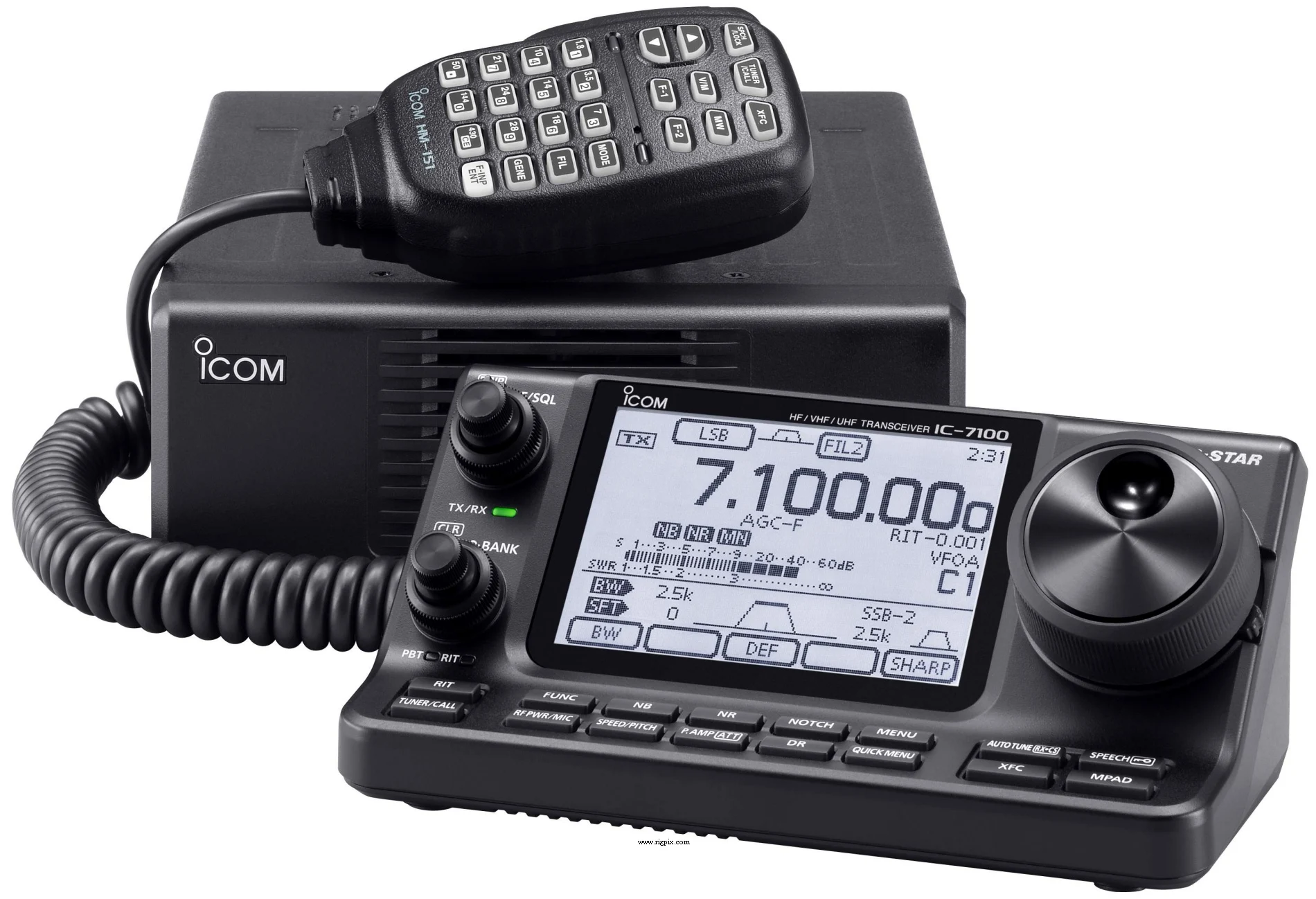

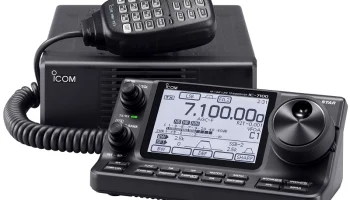

IC-7100
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | Европа TX: 10-160 м + WARC / 6 м / 4 м / 2 м / 70 см RX: 0.03-200 / 400-470 МГц США TX: 10-160 м + WARC / 6 м / 2 м / 70 см RX: 0.03-200 / 400-470 МГц |
| Шаг перестройки | До 1 Гц |
| Стабильность частоты | ±0.5 ppm @ 0-50°C (32-122°F), после прогрева 5 минут |
| Режимы работы | TX: AM / FM / SSB / CW / RTTY / DV (D-Star)RX: AM / FM / WFM / SSB / CW / RTTY / DV (D-Star) |
| Каналы / управление памятью | 495 регулярных каналов в 5 банках, 3 пары сканируемых краевых каналов, 4 вызова Неразрушаемое EEPROM хранение |
| Смещение / сдвиг репитера / сдвига | ±0-9.999 МГц в шагах по 1 КГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 0.9 до 1.2 АTX: Макс. 22 А |
| Импеданс антенны / разъём | 50 Ом / Два разъёма SO-239 |
| Габариты (Ш*В*Г) | RF блок: 167*58*225 мм (6.58*2.28*8.86")Контроллер: 165*64*78 мм (6.5*2.52*3.07") |
| Вес | RF блок: 2.3 кг (5.07 фунта)Контроллер: 500 г (1.1 фунта) |
| Другие особенности | CCS/PL и DTCS со сканированием тонов. Звуковой сигнал вызова на 1750 Гц. Интерфейс CI-V. Записывающее устройство голоса. Матричный сенсорный экран контроллера. Цифровая обработка промежуточной частоты. Слота для SD-карты памяти. Ключевой элемент. Разъёмы USB аудио входа/выхода. Удалённое управление. Измеритель коэффициента стоячей волны. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (WFM) 1-е ПЧ: 134.732 МГц 2-е ПЧ: 10.7 МГц Супергетеродин с тройным преобразованием (AM/FM/SSB/CW/RTTY) 1-е ПЧ: 124.487 МГц 2-е ПЧ: 455 кГц 3-е ПЧ: 36 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.8 МГц: 13 мкВ 1.8-29.9 МГц: 2 мкВ 50-54/70 МГц: 1 мкВ 144/430 МГц: 1 мкВ FM (12 дБ SINAD) 28-29.9 МГц: 0.5 мкВ 50-54/70 МГц: 0.25 мкВ 144/430 МГц: 0.18 мкВ WFM (12 дБ SINAD) 76-108 МГц: 10 мкВ SSB/CW/RTTY (10 дБ SNR) 1.8-29.9 МГц: 0.15 мкВ 50-54 МГц: 0.12 мкВ 70 МГц: 0.15 мкВ (только европейская версия) 144/430 МГц: 0.11 мкВ DV (D-Star, 1% BER) 28-29.7 МГц: 1 мкВ 50-54/70 МГц: 0.63 мкВ 144/430 МГц: 0.35 мкВ |
| Уровень срабатывания шумоподавителя | HF порог (усилитель 1 включён) FM: Менее 0.3 мкВ SSB: Менее 5.6 мкВ 6 / 4 м порог (усилитель 2 включён) FM: Менее 0.3 мкВ SSB: Менее 5.6 мкВ 2 м / 70 см порог (включён усилитель) FM: Менее 0.3 мкВ SSB: Менее 5.6 мкВ |
| Фигурный коэффициент шума | — |
| Избирательность | АМ (BW=6 кГц, фильтр установлен на острый режим) 6 кГц (-6 дБ)10 кГц (-40 дБ) FM (BW=15 кГц, фильтр установлен на острый режим) 12 кГц (-6 дБ)22 кГц (-40 дБ) SSB (BW=2.4 кГц, фильтр установлен на острый режим) 2.4 кГц (-6 дБ)3.4 кГц (-40 дБ) CW (BW=500 Гц, фильтр установлен на острый режим) 500 Гц (-6 дБ)700 Гц (-40 дБ) RTTY (BW=500 Гц, фильтр установлен на острый режим) 500 Гц (-6 дБ)800 Гц (-40 дБ) |
| Отражение изображения | HF/6 м: 70 дБ 2 м/70 см: 65 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом (двухконтактный) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | HF6 м4 м2 м70 см AM:1-30 Вт1-30 Вт1-15 Вт---- FM/NFM:2-100 Вт2-100 Вт2-50 Вт2-50 Вт3-35 Вт SSB (PEP):2-100 Вт2-100 Вт2-50 Вт2-50 Вт3-35 Вт CW/RTTY:2-100 Вт2-100 Вт2-50 Вт2-50 Вт3-35 Вт DV:2-100 Вт2-100 Вт2-50 Вт2-50 Вт3-35 Вт Примечание: Диапазон 4 м доступен только для Европы |
|---|---|
| АМ | 1-30 Вт |
CW/RTTY
| DV | 2-100 Вт |
|---|---|
| Модуляционная система | АМ: цифровая низкоэнергетическая модуляция FM: цифровая фазовая модуляция SSB: цифровая модуляция PSN DV: модуляция GMSK цифровой фазы |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спуровые излучения | Лучше чем -40 до -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (модульный) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2013-202x |
|---|---|
| Дополнительная информация | Новая цена в Швеции 2014 года: SEK 14950:- Новая цена, август 2025 года в Швеции: SEK 17495:- |
| AH-2b AH-4 AT-180 CT-17 HM-36 HM-103 HM-151 HM-198 MB-62 MBA-1 MBF-1 OPC-420 OPC-589 OPC-599 OPC-742 OPC-1529R OPC-2218LU OPC-2253 OPC-2254 PS-126 RS-BA1 SM-30 SM-50 SP-35 | Элемент автомобильной антенны. 7-54 МГц Авто-АТУ, авто-АТУ HF/6 м CI-V уровень конвертера Ручной микрофон с кнопками вверх/вниз (адаптер OPC-589 требуется) Ручной микрофон с кнопками вверх/вниз Микрофонный пульт дистанционного управления Ручной микрофон с кнопками вверх/вниз Крепление для мобильного устройства Подставка для крепления мобильного устройства Основание из вакуумной присоски Шнур управления с экранированием Кабель адаптера микрофона. 13-контактный на 7-контактный + 8-контактный ACC Кабель ACC. 13-контактный на 7-контактный + 8-контактный ACC Кабель данных связи. RS-232C Кабель данных связи. USB Контрольный кабель. 3.5 м (11.5 фута) Управляющий шнур. 5 м (16.4 фута) Питание. 13.8 В постоянного тока, 25 А Программное обеспечение удалённого контроля. Столовый микрофон (требуется адаптер OPC-589) Столовый микрофон (требуется адаптер OPC-589) Внешний громкоговоритель. 4 Ом, 7 Вт |
