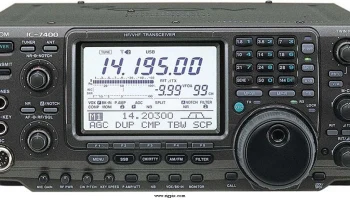

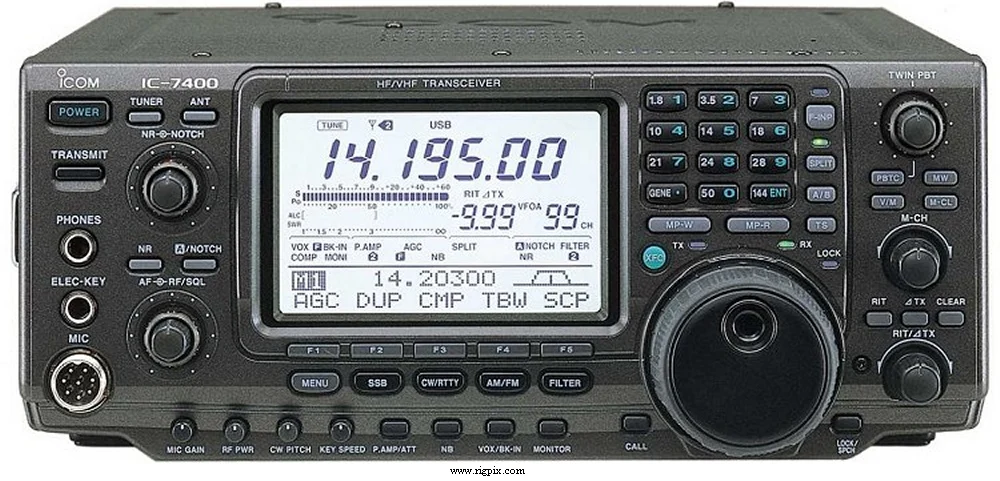

IC-7400
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м / 2 м RX: 0.03-60 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц, 1 / 5 / 9 / 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | ±5 ppm @ 0 до 50°C (20 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY |
| Каналы / управление памятью | 99 регулярных 2 сканируемых края 1 вызов Неразрушаемое хранение в EEPROM |
| Смещение / сдвиг ретранслятора / смещение | Программируемый |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 2.2–3 А TX: Макс. 23 А |
| Импеданс антенны / разъём | 50 Ом / Три разъёма SO-239HF: 16.7-150 Ом при использовании ATU на 6 м: 20-125 Ом при использовании ATU на |
| Габариты (Ш*В*Г) | 287*123*316 мм (11.3*4.84*12.44") |
| Вес | 9 кг (19.84 фунта) |
| Другие особенности | Кодер CTCSS/PL. Цифровая обработка сигналов IF. Демодулятор RTTY. Интерфейс CI-V. Автоматический антенный тюнер. Звуковой сигнал 1750 Гц. Простой индикатор диапазона. Двойной PBT. Голосовой селектор. Измеритель коэффициента стоячей волны. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 64.455 МГц 2-я ПЧ: 455 кГц 3-я ПЧ: 36 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ 6 м: 1 мкВ 2 м: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 6 м: 0.25 мкВ 2 м: 0.18 мкВ SSB/CW/RTTY (10 дБ SNR) 1.8-30 МГц: 0.16 мкВ 6 м: 0.13 мкВ 2 м: 0.11 мкВ |
| Избирательность | АМ (полоса пропускания: 6 кГц) 6 кГц (-6 дБ)15 кГц (-60 дБ) FM (полоса пропускания: 15 кГц) 12 кГц (-6 дБ)20 кГц (-60 дБ) SSB (полоса пропускания: 2.4 кГц) 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) CW (полоса пропускания: 500 Гц) 500 Гц (-6 дБ)700 Гц (-60 дБ) RTTY (полоса пропускания: 350 Гц) 360 Гц (-6 дБ)650 Гц (-60 дБ) |
| Отражение изображения | 70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м2 м AM:5-40 Вт5-40 Вт5-40 Вт FM:5-100 Вт5-100 Вт5-100 Вт SSB (PEP):5-100 Вт5-100 Вт5-100 Вт CW/RTTY:5-100 Вт5-100 Вт5-100 Вт |
|---|---|
| АМ | 5-40 Вт |
| FM | 5-100 Вт |
CW/RTTY
| Система модуляции | АМ: Низковольтная модуляция FM: Фазовая модуляция SSB: Модуляция PSN |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±? КГц |
| Спуровые излучения | HF: Лучше чем -50 дБ6 м / 2 м: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2001-2009 гг. (Перестал выпускаться) |
|---|---|
| Дополнительная информация | Это версия, одобренная для европейского рынка. См. также версию для американского рынка IC-746 Pro. Новая цена в Швеции в 2008 году: SEK 20000:- |
| AH-2b AH-4 CR-338 CT-17 HM-36 IC-PW1 PS-125 SM-20 SP-20 SP-21 UT-102 | Элемент мобильной антенны (7-54 МГц) Автоматический антенный тюнер (HF/6 м) Высокостабильный кварцевый блок (±0.5 ppm) Преобразователь интерфейса CI-V Стандартный ручной микрофон Линейный усилитель мощностью 1 кВт Источник питания переменного тока. 13.8 В постоянного тока, 25 А Микрофонный громкоговоритель с низким срезом Внешний громкоговоритель со встроенными фильтрами Голосовой синтезатор |
