IC-7610
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF/VHF трансивер |
|---|---|
| Frequency range | TX: 10-160 м + WARC (также 137 КГц для европейской версии) / 6 м RX: 0.03-60 МГц |
| Tuning steps | 1 / 100 Гц, 1 / 5 / 9 / 10 / 12.5 / 20 / 25 кГц |
| Frequency stability | ±0.5 ppm @ 0 до 50°C (32 до 122°F) |
| Mode | АМ / FM / SSB / CW / RTTY / PSK |
| Channels / memory management | 99 регулярных каналов 2 сканируемых края Неразрушаемое EEPROM хранение |
| Repeater shift/offset | HF: -100 кГц (быстрый сдвиг по умолчанию. Регулируемый) 6 м: -500 кГц (быстрый сдвиг по умолчанию. Регулируемый) |
| Power supply | 13.8 В постоянного тока ±15% |
| Current drain / power consumption | RX: 3-3.5 А TX: Макс. 23 А |
| Antenna impedance / connector | 50 Ом (с антенным тюнером от 16.7 до 150 Ом) / Два разъёма SO-239 |
| Dimensions (W*H*D) | 340*118*277 мм (13.4*4.6*10.9") |
| Weight | 8.5 кг (18.7 фунта) |

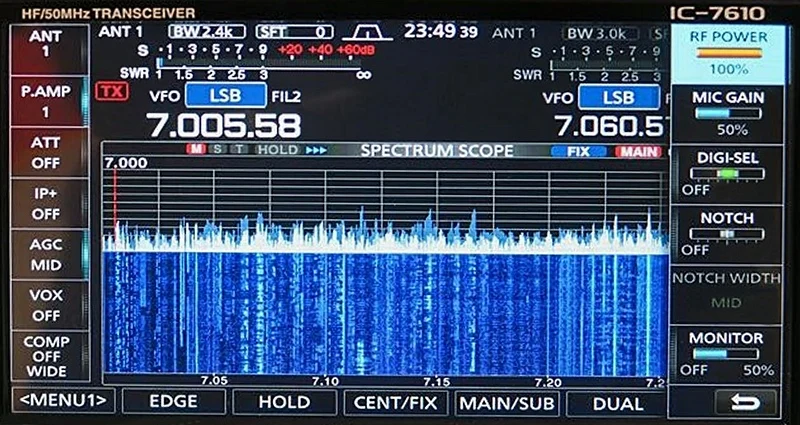

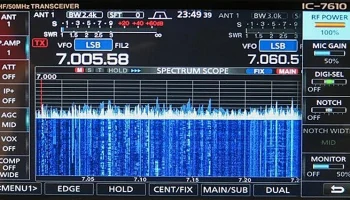

| Other features | 7-дюймовый сенсорный экран (800*400 пикселей). Истинно двухканальный приёмник. Дивергентный приём. Порт трансвертера. Порт локальной сети. Порты USB. Выход видео монитора. Декодер RTTY. Электронный ключ. Автоматический антенный тюнер и многое другое. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Прямое выборочное считывание сигнала на частоте RF супергетеродин IF: 12 кГц |
|---|---|
| Sensitivity | Общая версия: АМ (отношение сигнал-шум 10 дБ. Мягкий фильтр) 0.1-1.8 МГц: 6.3 мкВ (предусилитель 1 включён) 1.8-30 МГц: 2 мкВ (предусилитель 1 включён) 6 м: 1 мкВ (предусилитель 2 включён) FM (отношение SINAD 12 дБ. Мягкий фильтр) 28-29.7 МГц: 0.5 мкВ (предусилитель 1 включён) 6 м: 0.32 мкВ (предусилитель 2 включён) SSB/CW (отношение сигнал-шум 10 дБ. Мягкий фильтр) 1.8-30 МГц: 0.16 мкВ (предусилитель 1 включён) 6 м: 0.13 мкВ (предусилитель 2 включён) Европейская версия: АМ (отношение SINAD 12 дБ. Полоса пропускания 4 кГц. Модуляция 60%. Мягкий фильтр) 1.8-3 МГц: 16 дБмВ э.м.ф. (предусилитель 1 включён) 3-30 МГц: 6 дБмВ э.м.ф. (предусилитель 1 включён) 6 м: 0 дБмВ э.м.ф. (предусилитель 2 включён) FM (отношение SINAD 12 дБ. Полоса пропускания 7 кГц. Модуляция 60%. Мягкий фильтр) 28-29.7 МГц: 0 дБмВ э.м.ф. (предусилитель 1 включён) 6 м: -6 дБмВ э.м.ф. (предусилитель 2 включён) SSB (отношение SINAD 12 дБ. Мягкий фильтр) 1,8-3 МГц: 10 дБмВ э.м.ф. (предусилитель 1 включён) 3-30 МГц: 0 дБмВ э.м.ф. (предусилитель 1 включён) 6 м: -6 дБмВ э.м.ф. (предусилитель 2 включён) |
| Selectivity | АМ (Фильтр: Резкий, полоса пропускания: 6 кГц) 6 кГц (-6 дБ)15 кГц (-60 дБ) FM (Фильтр: Резкий, полоса пропускания: 15 кГц) 12 кГц (-6 дБ)20 кГц (-60 дБ) SSB (Фильтр: Резкий, полоса пропускания: 2.4 кГц) 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) CW (Фильтр: Резкий, полоса пропускания: 500 Гц) 500 Гц (-6 дБ)700 Гц (-60 дБ) RTTY (Фильтр: Резкий, полоса пропускания: 500 Гц) 500 Гц (-6 дБ)700 Гц (-60 дБ) |
| Image rejection | 70 дБ (за исключением аналоговой ошибки АЦП) |
| AF output power / speaker | 2 Вт при искажении 10% / 8 Ом |
| External speaker connector | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Мощность передачи AM:1-25 Вт FM:1-100 Вт SSB (PEP):1-100 Вт CW/RTTY:1-100 Вт PSK:1-100 Вт |
|---|---|
| AM | 1-25 Вт |
| FM | 1-100 Вт |
PSK
| Modulation system | АМ: Низкая мощность модуляцииFM: Реактивная модуляцияSSB: Модуляция PSN |
|---|---|
| Max FM deviation (Factory set) | Максимальное отклонение ±5 кГц |
| Spurious emissions | HF: Лучше чем -40 дБ (вне полосы)6 м: Лучше чем -60 дБ (вне полосы) |
| Microphone impedance / connector | 600 Ом / 8-контактное соединение (металлический замок кольца) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 2017-20xx |
|---|---|
| Additional info | Новая цена в Швеции 2017 года: SEK 41995:- Новая цена в Швеции 2018 года: SEK 39995:- |
| AH-2B AH-4 AH-5NV AH-710 AH-740 HM-219 IC-PW1 IC-PW1 Euro MB-121 OPC-420 OPC-2321 PS-126 RC-28 RS-BA1 SM-30 SM-50 SP-23 SP-33 SP-34 | Элемент автомобильной антенны. Длина: 2.5 м (8.2 фута) Внешний антенный тюнер. Набор для NVIS на HF/6 м для AH-740 Складная дипольная антенна. Диапазон 2-30 МГц. Автоматическая настройка мобильной антенны Ручной микрофон HF/6 м Линейный усилитель мощности HF/6 м мощностью 1 кВт Автомобильная версия Рукоятка переноски Кабель управления для AH-4 Кабель управления для AH-740 Блок питания постоянного тока. 13.8 В постоянного тока, 25 А Программируемый пульт дистанционного управления. Удобен для использования с RS-BA1 Настольный микрофон Настольный микрофон с переключателями вверх-вниз Высокочастотный внешний динамик с высоким и низким срезом. Мощность 2 Вт, 8 Ом Высокочастотный внешний динамик с высоким и низким срезом. Мощность 3 Вт, 8 Ом |
