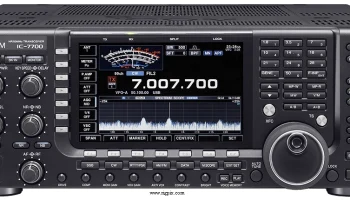

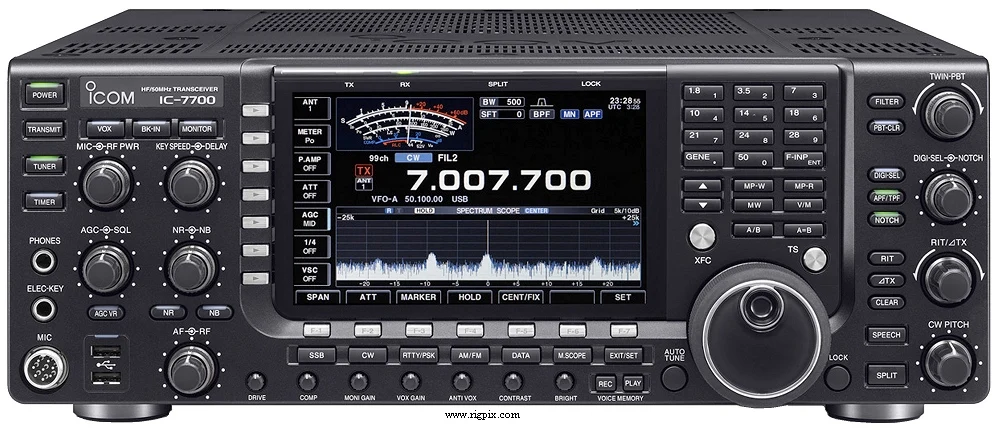

IC-7700
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м RX: 0.03-60 МГц |
| Настройка частоты | До 1 Гц |
| Стабильность частоты | ±0.5 ppm @ 0 до 50°C (32 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY / PSK31 |
| Каналы / управление памятью | 99 регулярных 2 сканируемых края Неразрушаемое EEPROM хранение |
| Смещение ретранслятора / сдвиг | ±0 до 9.999 МГц в шагах по 1 КГц |
| Источник питания | От сети: 85-265 В переменного тока (разъём IEC C14 трехконтактный) Литиевая батарея 3 В (CR2032) для резервного питания часов и таймера |
| Ток потребления / мощность | Прием: 200-210 ВАПередача: Макс. 800 ВА |

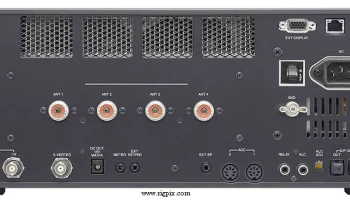

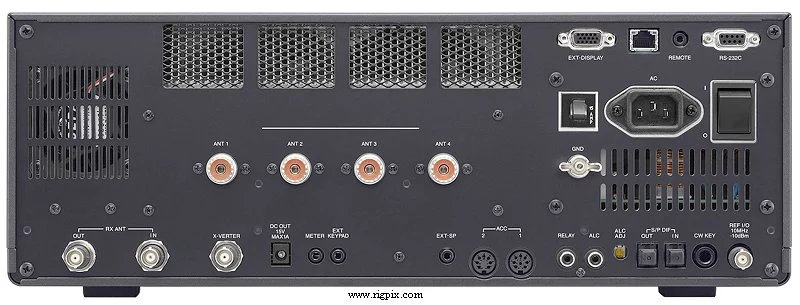

| Импеданс антенны / разъемы | 50 Ом / Четыре разъема SO-239 и один BNC |
| Габариты (Ш*В*Г) | 425*149*437 мм (16.69*5.91*17.2") |
| Вес | 22.5 кг (50 фунтов) |
| Другие особенности | 7-дюймовый цветной TFT-дисплей.Автоматический антенный тюнер.Расшифровщик RTTY/PSK31.ДSP.Спектральный анализатор.DVR.Два USB-разъёма.+40 дБм ультравысокий уровень перехвата точки.CI-V.Электронный ключер.CTCSS/PL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е промежуточное: 64.455 МГц 2-е промежуточное: 36 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S/N) 0.1-1.8 МГц: 6.3 мкВ (Предусилитель 1 включён) 1.8-30 МГц: 2 мкВ (Предусилитель 1 включён) 50-54 МГц: 1 мкВ (Предусилитель 2 включён) FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ (Предусилитель 1 включён) 50-54 МГц: 0.32 мкВ (Предусилитель 2 включён) SSB/CW/RTTY (10 дБ S/N) 0.1-1.8 МГц: 0.5 мкВ (Предусилитель 1 включён) 1.8-30 МГц: 0.16 мкВ (Предусилитель 1 включён) 50-54 МГц: 0.13 мкВ (Предусилитель 2 включён) |
| Избирательность | АМ (полоса пропускания: 6 кГц) Полоса пропускания: 6 кГц (-3 дБ)Полоса подавления: -60 дБ при 15 кГц FM (полоса пропускания: 15 кГц) Полоса пропускания: 12 кГц (-6 дБ)Полоса подавления: -60 дБ при 20 кГц SSB/RTTY (полоса пропускания: 2.4 кГц) Полоса пропускания: 2.4 кГц (-3 дБ)Полоса подавления: -60 дБ при 3.6 кГц CW (полоса пропускания: 500 Гц) Полоса пропускания: 500 Гц (-3 дБ)Полоса подавления: -60 дБ при 700 Гц |
| Отражение изображения | 70 дБ |
| Выходная мощность АФ / громкоговоритель | 2.6 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Мощность передачи AM:5-50 Вт FM:5-200 Вт SSB (PEP):5-200 Вт CW:5-200 Вт RTTY:5-200 Вт PSK31:5-200 Вт |
|---|---|
| АМ | 5-50 Вт |
| FM | 5-200 Вт |
SSB (PEP)
| CW | 5-200 Вт |
|---|
RTTY
| PSK31 | 5-200 Вт |
|---|---|
| Модуляционная система | АМ: Цифровая низкоэнергетическая модуляция FM: Цифровая фазовая модуляция SSB: Модуляция DSPN |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±? КГц |
| Спуровые излучения | HF: Лучше чем -60 дБ6 м: Лучше чем -70 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2007-201x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 2008 году: SEK 62500:- |
| IC-PW1/Euro CT-17 HM-36 RS-BA1 SM-30 SM-50 SP-20 SP-33 | 1 КВт линейный усилитель CI-V конвертер уровняСтандартный ручной микрофонIP удалённый контроллерПрограммное обеспечение настольного микрофонаНастольный микрофонВнешний громкоговоритель с фильтрами. 8 Ом, 5 Вт Внешний громкоговоритель. 8 Ом, 5 Вт |
