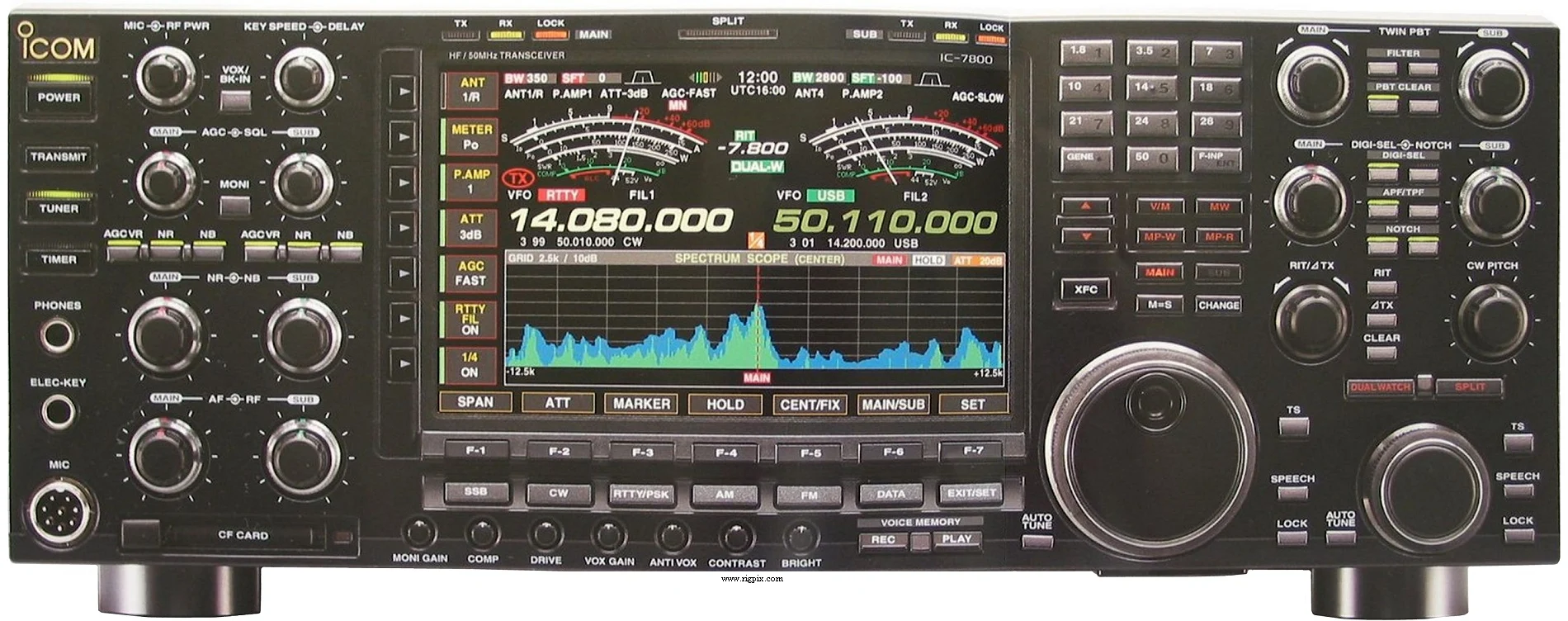

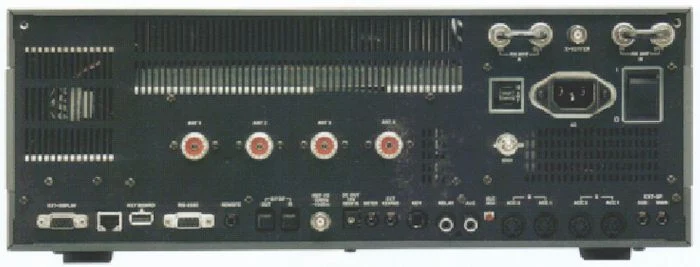

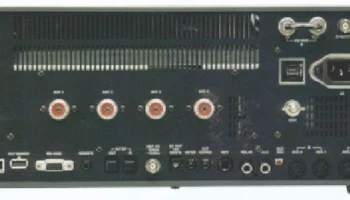

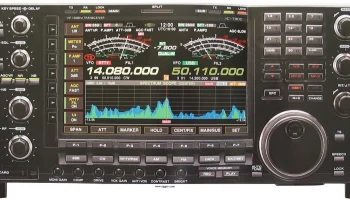

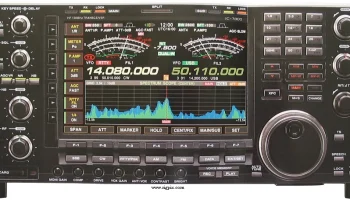

IC-7800
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF/VHF трансивер |
|---|---|
| Frequency range | TX: 10-160 м + WARC / 6 м RX: 0.03-60 МГц |
| Tuning steps | До 1 Гц |
| Frequency stability | ±0.05 ppm @ 0 до 50°C (32 до 122°F) |
| Mode | АМ / FM / SSB / CW / RTTY / PSK31 |
| Channels / memory management | 99 регулярных 2 сканируемых края Неразрушаемое EEPROM хранение |
| Repeater shift / offset | ±0 до 9.999 МГц с шагом 1 КГц |
| Power supply | От сети: 85-265 В переменного тока (разъём IEC C14 трехконтактный)3 В литиевая батарея (CR2032) для резервного питания часов и таймера |
| Current drain / power consumption | RX: 200–210 ВАTX: Макс. 800 ВА |
| Antenna impedance / connector | 50 Ом / Четыре разъёма SO-239 и один BNCHF: 16.7-150 Ом при использовании антенного тюнера6 м: 20-125 Ом при использовании антенного тюнера |
| Dimensions (W*H*D) | 424*149*435 мм (16.69*5.87*17.13") |
| Weight | 25 кг (55.12 фунта) |
| Other features | 7-дюймовый цветной TFT-дисплей с разрешением VGA. Автоматический антенный тюнер. Декодеры RTTY/PSK31. Цифровая обработка сигналов. Спектральный анализатор. Запись разговоров. Два USB-разъема. +40 дБм ультравысокий уровень пересечения. Интерфейс CI-V. Электронный ключ. Синтез речи. Карта памяти Compact Flash. CTCSS/PL. Четыре 32-битных DSP. RS-232C. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием 1-е промежуточное: 64.455 МГц (основное и вспомогательное) 2-е промежуточное: 36 кГц |
|---|---|
| Sensitivity | АМ (10 дБ SNR) 0.1-1.8 МГц: 6.3 мкВ (Предусилитель 1 включён) 1.8-30 МГц: 2 мкВ (Предусилитель 1 включён) 50-54 МГц: 1 мкВ (Предусилитель 2 включён) FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ (Предусилитель 1 включён) 50-54 МГц: 0.32 мкВ (Предусилитель 2 включён) SSB/CW/RTTY (10 дБ SNR) 0.1-1.8 МГц: 0.5 мкВ (Предусилитель 1 включён) 1.8-30 МГц: 0.16 мкВ (Предусилитель 1 включён) 50-54 МГц: 0.13 мкВ (Предусилитель 2 включён) |
| Selectivity | АМ (полоса пропускания: 6 кГц) 6 кГц (-3 дБ)15 кГц (-60 дБ) FM (полоса пропускания: 15 кГц) 12 кГц (-3 дБ)20 кГц (-60 дБ) SSB/RTTY (полоса пропускания: 2.4 кГц) 2.4 кГц (-3 дБ)3.6 кГц (-60 дБ) CW (полоса пропускания: 500 Гц) 500 Гц (-3 дБ)700 Гц (-60 дБ) |
| Image rejection | 70 дБ |
| AF output power / speaker | 2.6 Вт при искажении 10% / 8 Ом |
| External speaker connector | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | АМ: 5-50 Вт FM: 5-200 Вт SSB (PEP): 5-200 Вт CW (DC): 5-200 Вт RTTY: 5-200 Вт PSK31: 5-200 Вт 100%-я длительность цикла |
|---|---|
| AM | 5-50 Вт |
| FM | 5-200 Вт |
RTTY
| PSK31 | 5-200 Вт |
|---|---|
| Modulation system | АМ: Низковольтная модуляция FM: Фазовая модуляция SSB: Модуляция PSN |
| Max FM deviation (Factory set) | ±? КГц |
| Spurious emissions | HF: Лучше чем -60 дБ6 м: Лучше чем -70 дБ |
| Microphone impedance / connector | 600 Ом / 8-контактный (металлический соединительный разъем) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 2004-201x (вышедший из производства) |
|---|---|
| Additional info | Новая цена в Швеции в 2004 году: SEK 92500:- |
| IC-PW1/Euro CT-17 HM-36 SM-20 SP-20 SP-33 | 1 КВт линейный усилитель CI-V конвертер Уровня стандартный ручной микрофон Настольный микрофон Внешний динамик с фильтрами. 8 Ом, 5 Вт Внешний динамик. 8 Ом, 5 Вт |
