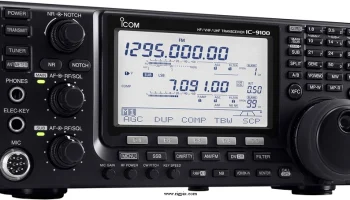

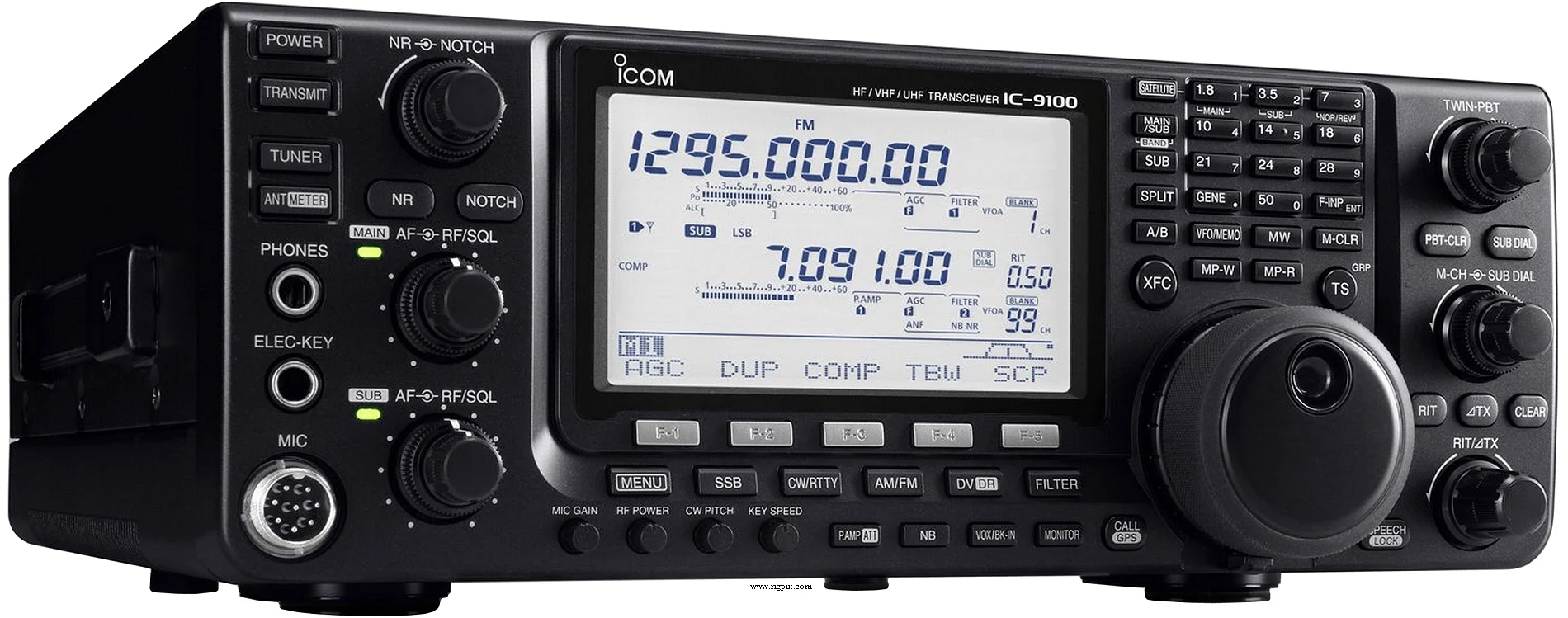

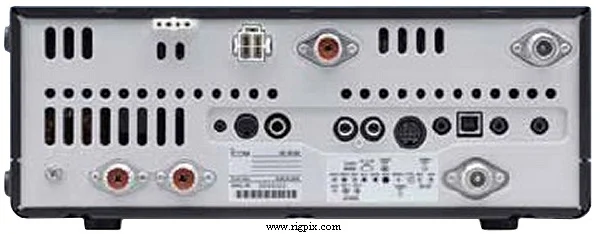

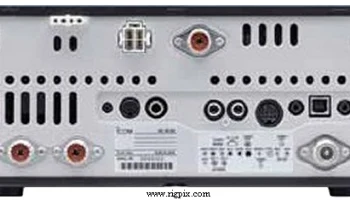

IC-9100
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | Европа TX: 10-160 м + WARC / 50-54 / 144-146 / 430-440 МГц RX: 0.03-60 / 136-174 / 420-480 МГц США TX: 10-160 м + WARC / 50-54 / 144-148 / 430-450 МГц RX: 0.03-60 / 136-174 / 420-480 МГц (1240-1320 МГц с опциональным UX-9100) |
| Шаг перестройки | 1 / 10 / 100 Гц1 / 5 / 6.25 / 9 / 10 / 12.5 / 20 / 25 / 50 / 100 кГц1 МГц |
| Стабильность частоты | Менее ±0.5 ppm при 0 до 50°C (32 до 122°F), после прогрева в течение 5 минут |
| Режимы работы | АМ / FM / NFM / SSB / CW / RTTY (опция DV/D-STAR) |
| Каналы / управление памятью | 99 регулярных на каждую полосу 6 сканирующих краёв на каждую полосу 1 вызов на каждую полосу 20 спутниковых каналов Неразрушаемое EEPROM-хранение |
| Смещение / сдвиг репитера / смещение | Программируемое |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 3 до 5.5 АTX: Макс 24 А |
| Импеданс антенны / разъём | 50 Ом / Три разъёма SO-239 и два разъёма N jack HF: 16.7-150 Ом с тюнером на 6 м: 20-125 Ом с тюнером на 6 м |
| Габариты (Ш*В*Г) | 315*116*343 мм (12.4*4.57*13.5") |
| Вес | 11 кг (24.25 фунта), без опций |
| Другие особенности | CTCSS/PL & DTCS. 32-разрядный цифровой сигнальный процессор IF-DSP. Интерфейс CI-V. Электронный ключ. Голосовой синтезатор Автоматический антенный тюнер. USB-разъём. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (все полосы кроме 23 см) 1-е ПЧ: 64.455 МГц (HF/6 м), 10.850 МГц (2 м), 71.250 МГц (70 см) 2-я ПЧ: 36 кГц Супергетеродин с тройным преобразованием (23 см с опциональным UX-9100) 1-е ПЧ: 243.950 МГц 2-я ПЧ: 10.95 МГц 3-я ПЧ: 36 кГц |
|---|---|
| Чувствительность | АМ (6 кГц, 10 дБ S+N/N) 0.5-1.8 МГц: 12.6 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1.6 мкВ 2 м/70 см: 1.4 мкВ FM (15 кГц, 12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.32 мкВ 2 м/70 см: 0.18 мкВ 23 см: 0.18 мкВ (с опциональным UX-9100) SSB/CW (2.4 кГц, 10 дБ S+N/N) 1.8-30 МГц: 0.16 мкВ 50-54 МГц: 0.13 мкВ 2 м/70 см: 0.11 мкВ 23 см: 0.11 мкВ (с опциональным UX-9100) DV/D-STAR (12.5 кГц канал, 1% BER) 28-30 МГц: 1 мкВ 50-54 МГц: 0.63 мкВ 2 м/70 см: 0.35 мкВ 23 см: 0.35 мкВ (с опциональным UX-9100) |
| Избирательность (при установленной форме спектра IF-фильтра SHARP) | АМ (полоса пропускания: 6 кГц) 6 кГц (-6 дБ)10 кГц (-40 дБ) FM (полоса пропускания: 15 кГц) 12 кГц (-6 дБ)22 кГц (-40 дБ) SSB (полоса пропускания: 2.4 кГц) 2.4 кГц (-6 дБ)3.4 кГц (-40 дБ) CW (полоса пропускания: 500 Гц) 500 Гц (-6 дБ)700 Гц (-40 дБ) RTTY (полоса пропускания: 500 Гц) 500 Гц (-6 дБ)800 Гц (-40 дБ) |
| Изоляция от зеркального канала | HF/6 м: 70 дБ 2 м/70 см: 60 дБ 23 см: 50 дБ (с опциональным UX-9100) |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм (моно), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м2 м70 см23 см AM:2-30 Вт2-30 Вт--- FM:2-100 Вт2-100 Вт2-100 Вт2-75 Вт1-10 Вт SSB (PEP):2-100 Вт2-100 Вт2-100 Вт2-75 Вт1-10 Вт CW:2-100 Вт2-100 Вт2-100 Вт2-75 Вт1-10 Вт ЗАМЕТЬТЕ! 23 см с опциональным UX-9100 |
|---|---|
| АМ | 2-30 Вт |
| FM | 2-100 Вт |
SSB (PEP)
| CW | 2-100 Вт |
|---|---|
| Система модуляции | АМ: Цифровая низкоэнергетическая модуляция FM: Цифровая фазовая модуляция SSB: Цифровая модуляция PSN DV: Модуляция GMSK цифровая фазовая модуляция (с опциональным UT-121) |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | HF: Лучше чем -50 дБ 6 и 2 м: Лучше чем -63 дБ 70 см: Лучше чем -62 дБ 23 см: Лучше чем -53 дБ (с опциональным UX-9100) |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2010-201x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 2016 году: SEK 34.995:- |
| AG-25 AG-35 AG-2400 AH-2B AH-4 CS-9100 CT-17 FL-430 FL-431 HM-36 IC-PW1 MB-123 OPC-599 OPC-1529R PS-126 RS-BA1 SM-30 SM-50 SP-21 SP-23 UT-121 UX-9100 | Подвесной 2-метровый предусилитель Подвесной 70-сантиметровый предусилитель Устройство преобразования 2.4 ГГц вниз конвертер Вход: 2400-2402 МГц, Выход: 144-146 МГц Антенная элемент для автомобиля для AH-4. 7-54 МГц, Длина: 2.5 м (8.2 фута) Автоматический антенный тюнер, HF/6 м Программное обеспечение для клонов через USB-кабель Преобразователь уровня интерфейса CI-V Фильтр крыши первой ПЧ (HF/6 м), 6 кГц Фильтр крыши первой ПЧ (HF/6 м), 3 кГц Стандартный ручной микрофон 1 КВт усилитель мощности HF/6 м Рукоятка переноски Кабельный адаптер, 13-контактный ACC к 7-контактному + 8-контактному ACC Кабель данных, RS-232C Источник питания постоянного тока, 13.8 В постоянного тока, 25 А Программное обеспечение удалённого управления по IP Микрофон настольный однонаправленный электретный с низким срезом и регулировкой усиления Микрофон настольный однонаправленный динамический с низким срезом и регулировкой усиления Внешний громкоговоритель, 8 Ом, 3 Вт Внешний громкоговоритель с четырьмя аудиофильтрами, 8 Ом, 4 Вт Блок D-STAR/DV 23-сантиметровая полоса блока, 10 Вт |
