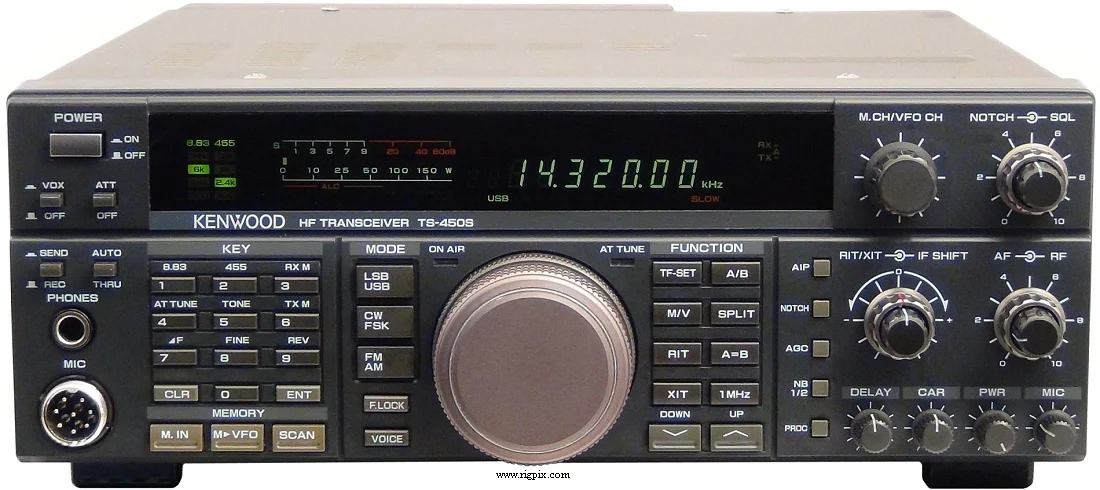

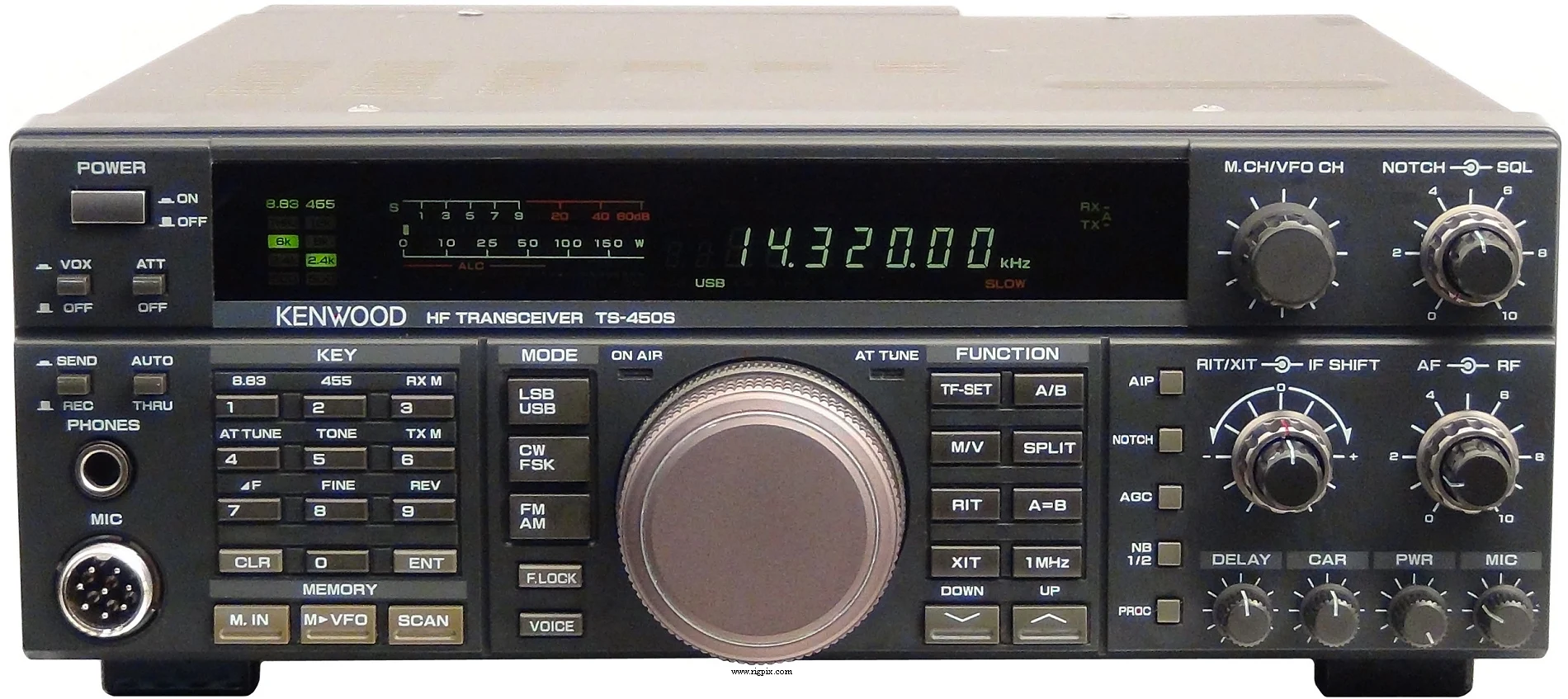

TS-450S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.5-30 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц1 / 2 / 5 / 9 / 10 / 500 кГц (в зависимости от программирования) |
| Стабильность частоты | Лучше чем ±10 ppm @ -10 до +50°C (14 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW / FSK |
| Каналы / управление памятью | 90 регулярных и разделённых каналов, 10 запрограммированных сканирующих каналов, память RAM с резервированием литиевой батареей |
| Смещение / сдвиг репитера / смещения | Нет выделенного. Используйте вместо этого разделение VFO A / B |
| Источник питания | 12-16 В постоянного тока (разъём Molex на 6 контактов) |
| Ток потребления / мощность | RX: Макс. 2.5 А TX: Макс. 20.5 А |
| Импеданс антенны / разъём | 50 Ом (с адаптером AT-450 до 20-150 Ом) / SO-239 |
| Габариты (Ш*В*Г) | 270*96*305 мм (10.6*3.8*12.1") |
| Вес | 6.3 кг (13.9 фунта), без опции ATU |
| Другие особенности | AIP. Двойная NB. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 73.05 МГц 2-е ПЧ: 8.83 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ (S+N)/N) 0.5-1.62 МГц: 32 мкВ 1.62-21.5 МГц: 2 мкВ 21.5-30 МГц: 1.3 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.25 мкВ SSB/CW/FSK (10 дБ (S+N)/N) 0.5-1.62 МГц: 4 мкВ 1.62-21.5 МГц: 0.2 мкВ 21.5-30 МГц: 0.13 мкВ |
| Избирательность | АМ: 5 кГц (-6 дБ)18 кГц (-50 дБ) FM: 12 кГц (-6 дБ)25 кГц (-50 дБ) SSB/CW/FSK: 2.2 кГц (-6 дБ)4.4 кГц (-60 дБ) |
| Изоляция от зеркального канала | 70 дБ |
| Выходная мощность звукового сигнала / громкоговорителя | 1.5 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ:40 Вт FM:100 Вт SSB (PEP):100 Вт CW/FSK:100 Вт |
|---|---|
| АМ | 40 Вт |
| FM | 100 Вт |
CW/FSK
| Модуляционная система | АМ: Низкоуровневая модуляция FM: Реактивная модуляция SSB: Балансная модуляция |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM нормальный: ±5 кГцFM узкий: ±2.5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (металлический замок разъёма) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1991-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AT-300 AT-450 DSP-100 HS-5 HS-6 IF-232C LF-30A MB-430 MC-43S MC-60A MC-80 MC-85 PS-33 PS-53 SO-2 SP-23 TU-8 VS-2 YG-455C-1 YG-455CN-1 YK-88C-1 YK-88CN-1 YK-88S-1 YK-88SN-1 | Внешний автоматический антенный тюнер Внутренний автоматический антенный тюнер, 10-80 м Внешний цифровой сигнальный процессор Легкие открытые головные телефоны, 8 Ом Люкс, очень легкие головные телефоны RS-232C уровень конвертера Фильтр нижних частот Крепление для монтажа на автомобиле Микрофон динамического типа с кнопками вверх-вниз Настольный микрофон с предварительным усилением Омический настольный электретный микрофон с предварительным усилением Высококлассный однонаправленный электретный настольный микрофон с фильтром Источник питания соответствия, 13.8 В постоянного тока, 20.5 А (25%-я нагрузка) Мощный источник питания, 13.8 В постоянного тока, 20.5 А (непрерывно в течение часа). TCXO блок. 20 МГц. ±0.5 ppm Соответствующий внешний громкоговоритель Кодер тона (CTCSS/PL) Синтезатор речи Фильтр CW 500 Гц (IF 455 кГц) Фильтр CW 230 Гц (IF 455 кГц) Фильтр CW 500 Гц (IF 8.83 МГц) Фильтр CW 270 Гц (IF 8.83 МГц) Фильтр SSB 2.4 кГц (IF 8.83 МГц) Фильтр SSB 1.8 кГц (IF 8.83 МГц) |
